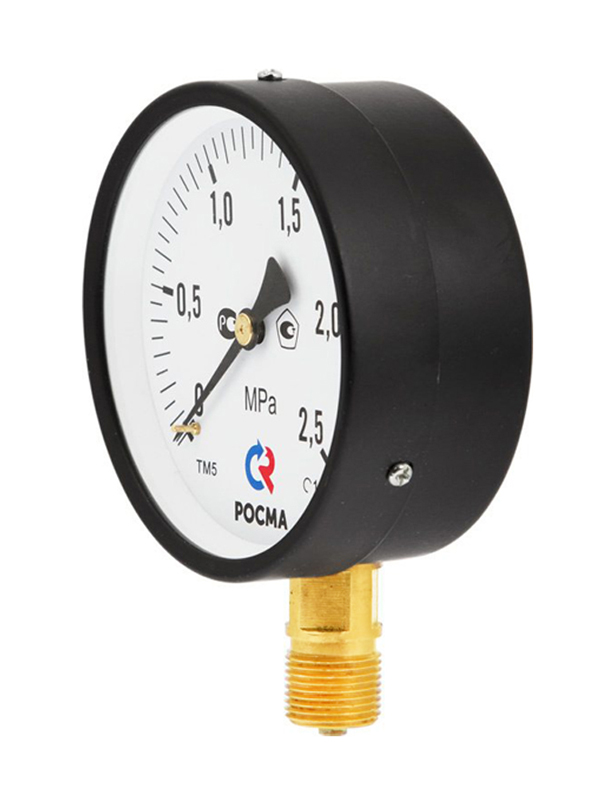

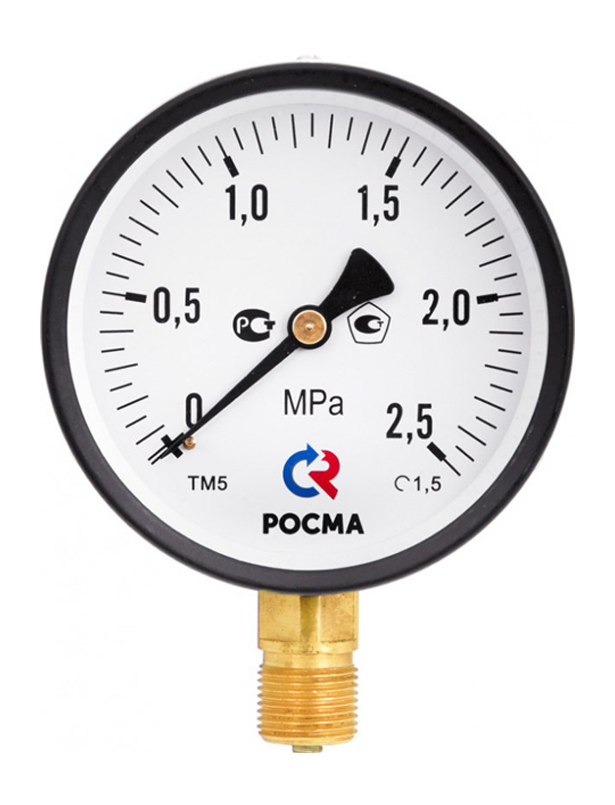

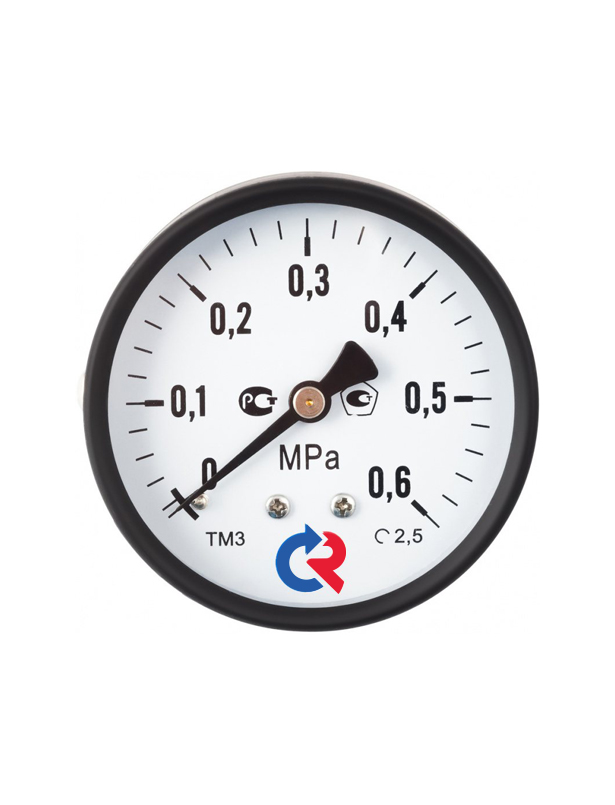

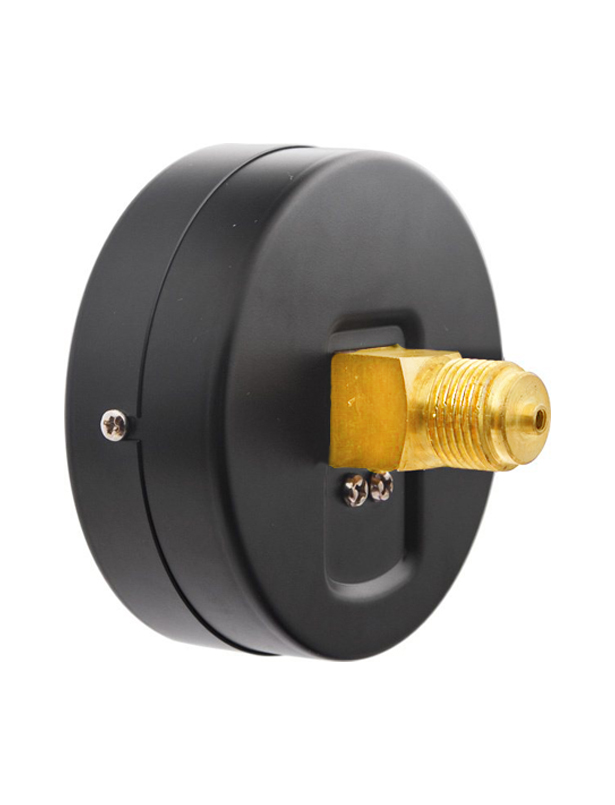

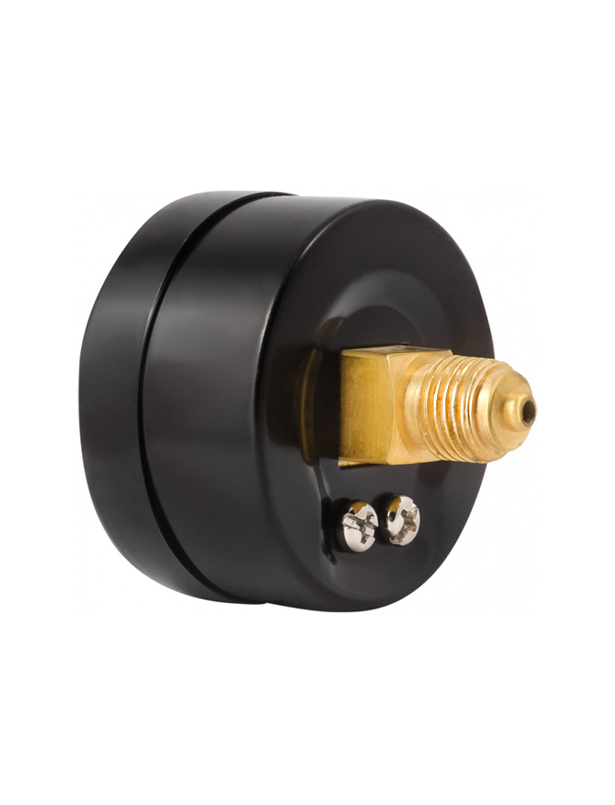

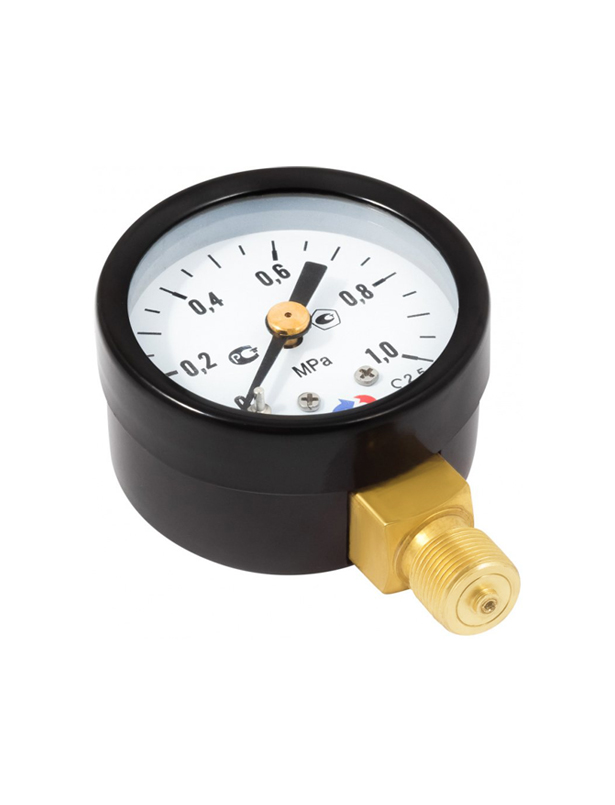

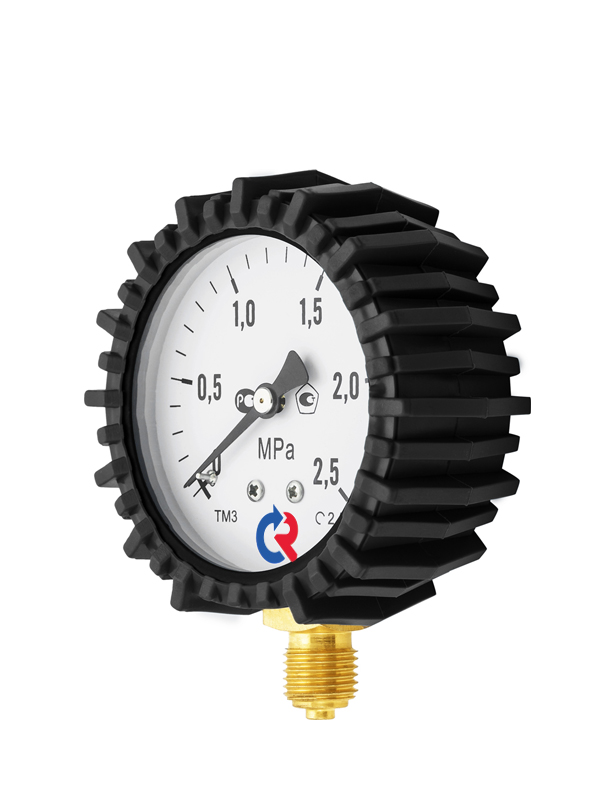

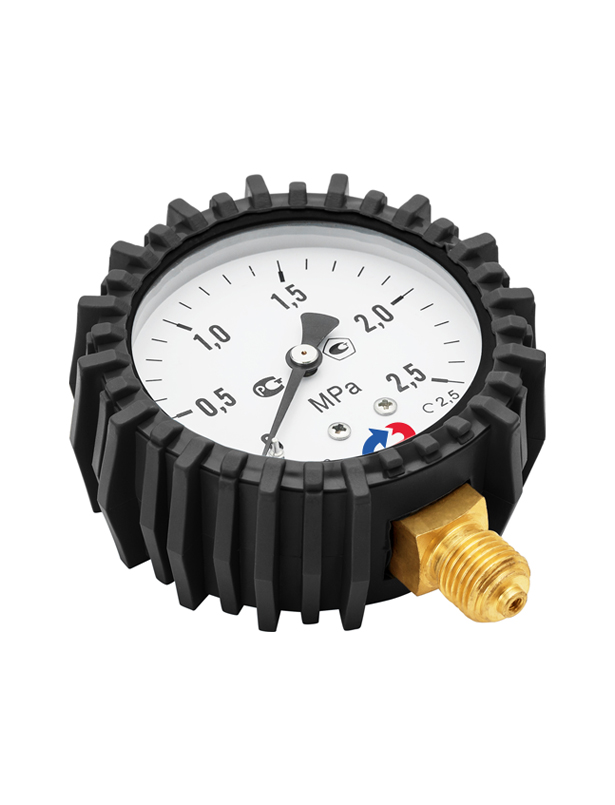

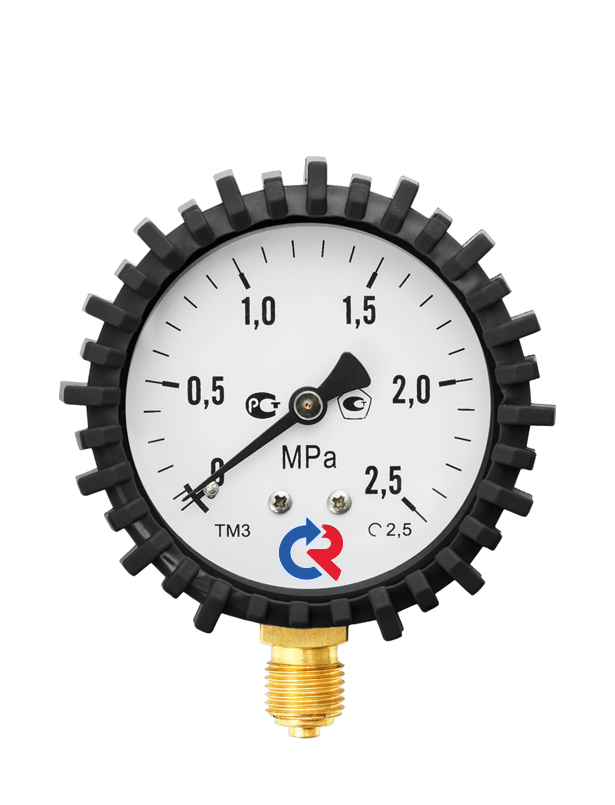

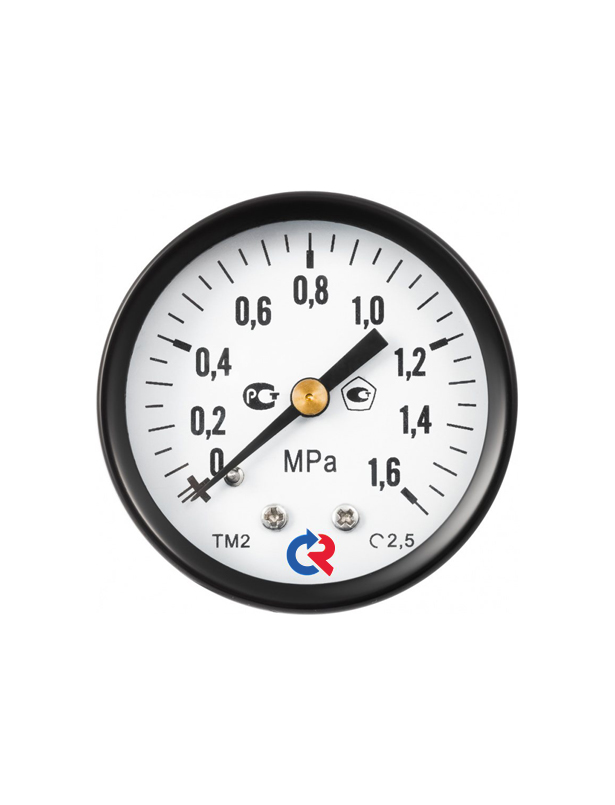

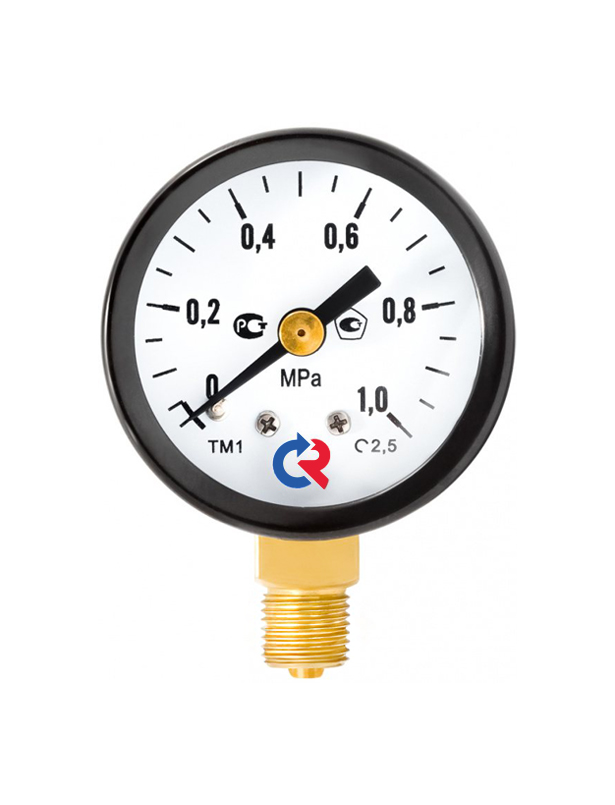

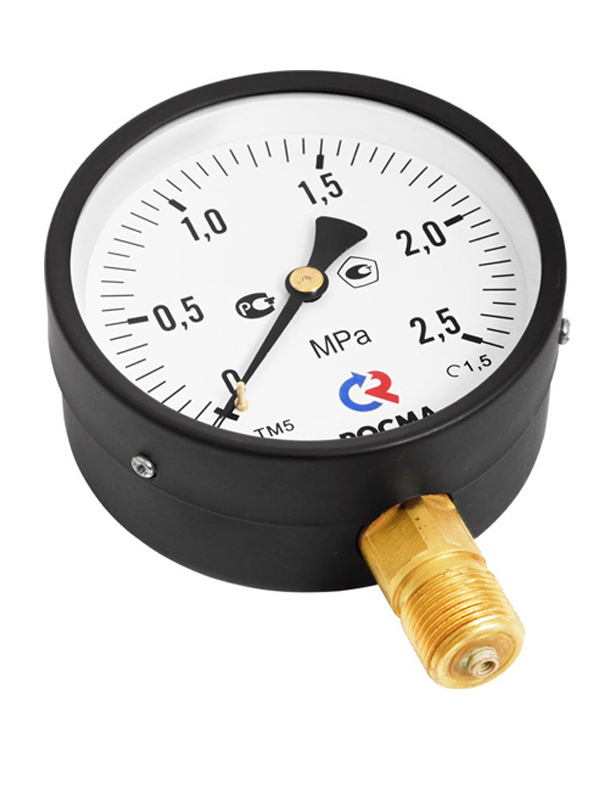

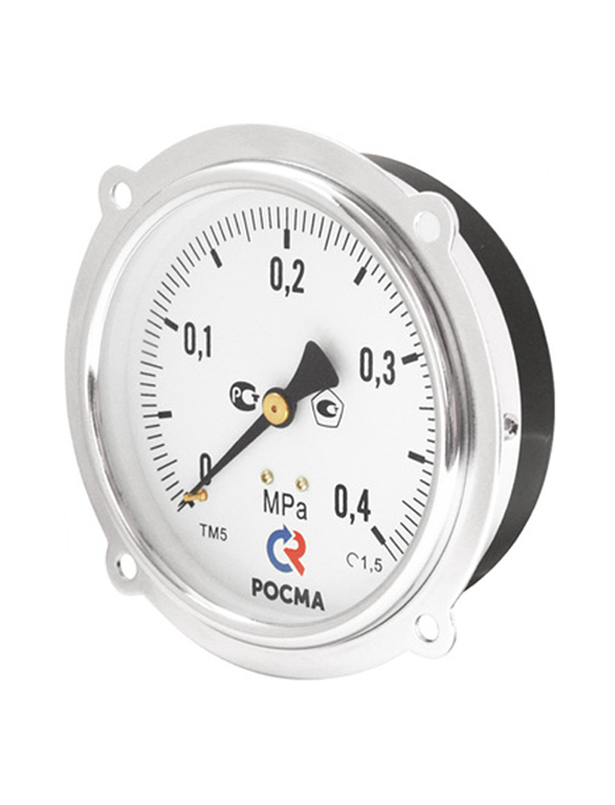

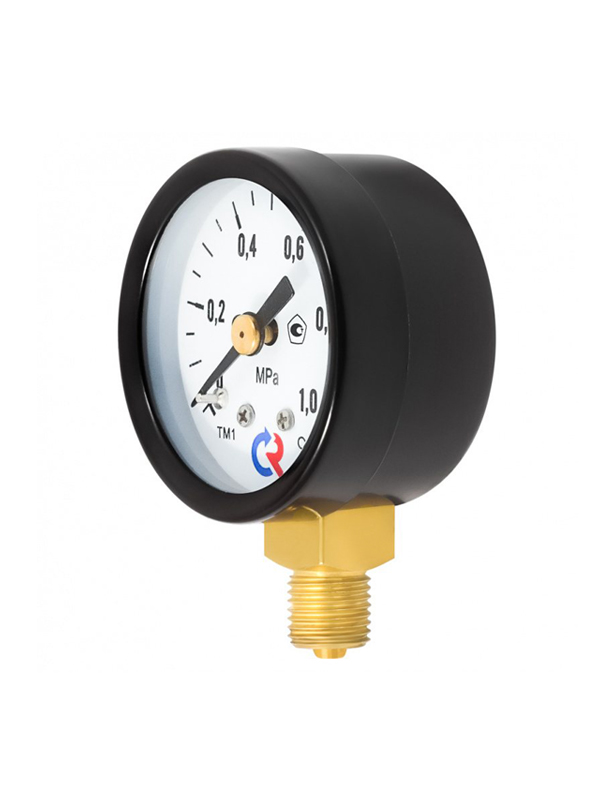

Манометр ТМ (ТВ, ТМВ) стандартного исполнения, серия 10

Name: Манометр ТМ (ТВ, ТМВ) стандартного исполнения, серия 10
Brand: РОСМА

Обновлено 6 месяцев назад

Описание

Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра. Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Файлы для скачивания


rfa	РОСМА_МанометрСтандартногоИсполнения.rfa	1.2 MB	Revit 2018
stp	РОСМА_Манометр_ТМ-610Р.stp	553 KB	—
stp	РОСМА_Манометр_ТМ-210Р.stp	537 KB	—
stp	РОСМА_Манометр_ТМ-110Т_G1_8.stp	541 KB	—
stp	РОСМА_Манометр_ТМ-310Р.stp	725 KB	—

Типоразмеры (5)

Наименование	DN	Исполнение	Класс точности	лого задн стенка
510	15.00 мм	510	1,5	True
210	8.00 мм	210	2,5	True
610	15.00 мм	610	1,5	True
110	6.00 мм	110	2,5	False
310	8.00 мм	310	2,5	True

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Датчики и показывающие приборы
Материалы	Сталь, Медь, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Author (e-mail)	project@epicon.biz
Copyright	EPICON
Table	спец_10серия
