Клапан противопожарный нормально закрытый, укороченного канального типа, с пределом огнестойкости 120 минут, с реверсивным электромехагническим приводом (внутри), mcr FID-120-НЗ-К3-ВН-АхВ MBE

Name: Клапан противопожарный нормально закрытый, укороченного канального типа, с пределом огнестойкости 120 минут, с реверсивным электромехагническим приводом (внутри), mcr FID-120-НЗ-К3-ВН-АхВ MBE
Brand: mercor proof

Обновлено в 2018 году

Описание

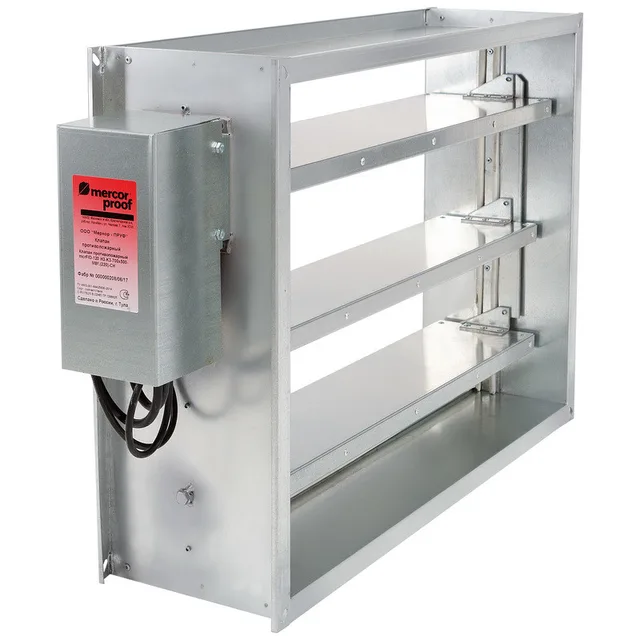

Клапан mcr FID-К3 «канального» типа состоит из укороченного корпуса прямоугольного сечения, подвижных частей - лопаток, а также приводящего механизма, расположенного внутри корпуса. Корпус изготавливается из оцинкованной стали (Z 275 г/м2) толщиной 1,2 мм, прямоугольного сечения с фланцевым соединением. По желанию заказчика, клапаны могут быть изготовлены из нержавеющей стали (НР). Лопатки изготавливаются из оцинкованной стали и заполняются огнестойким теплоизолирующим материалом.

Файлы для скачивания


rfa	mcr-fid-120-nz-k3-vn-ahv-mbe.rfa	3.2 MB	Revit 2016

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование систем противодымной вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
TypeName	mcr FID-120-НЗ-К3-ВН-АхВ MBE
Масса ADSK Масса	0
BF230	False
BF24	False
BFL230	False
