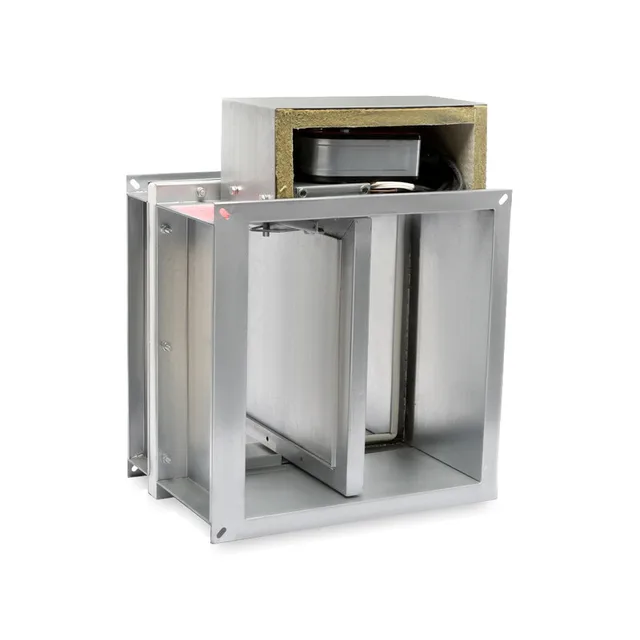

Клапан противопожарный двойного действия, канального типа, с пределом огнестойкости 15 минут, с электромеханическим приводом с возвратной пружиной, mcr FID-15-DD-К1-АхВ МВF

Name: Клапан противопожарный двойного действия, канального типа, с пределом огнестойкости 15 минут, с электромеханическим приводом с возвратной пружиной, mcr FID-15-DD-К1-АхВ МВF
Brand: mercor proof

Обновлено в 2018 году

Описание

Корпус изготавливается из оцинкованной стали (Z 275 г/м2) толщиной 1,2 мм, прямоугольного сечения с фланцевым соединением. По желанию заказчика, клапаны могут быть изготовлены из нержавеющей стали (НР). Глубина корпуса для клапанов прямоугольного сечения составляет 275 мм. Заслонка состоит из огнестойкой термоизолирующей плиты Tecbor и защитной рамки из стального профиля. Толщина заслонки составляет 20 мм. На внутренней стороне корпуса размещается система уплотнений, включающая в себя терморасширяющийся уплотнитель, который устанавливается только на нормально-открытые клапаны. Дополнительная фиксация заслонки в крайних положениях осуществляется с помощью системы кронштейнов, исключающих обратную передачу движения от заслонки к приводу.

Файлы для скачивания


rfa	mcr-fid-15-dd-k1-ahv-mbf.rfa	1.6 MB	Revit 2016

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование систем противодымной вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
TypeName	mcr FID-15-DD-К1-АхВ MBF
Масса ADSK Масса	0
BE230	False
BE24	False
BLE230	False
