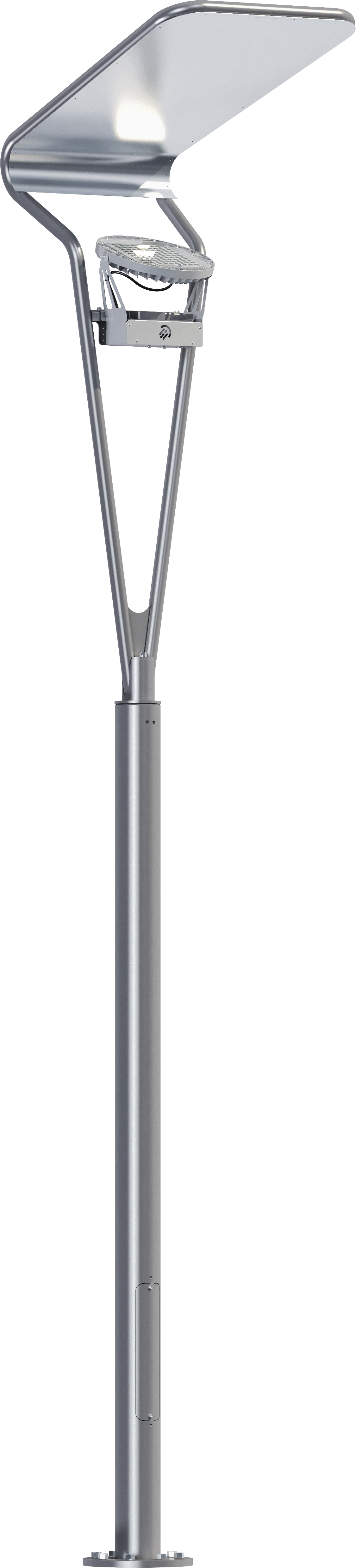

Комплекс отраженного света Мербау

Name: Комплекс отраженного света Мербау
Brand: OPORA ENGINEERING

Обновлено в 2024 году

Описание

Применение

Опоры предназначены для освещения парков, скверов, архитектурных и спортивных объектов, памятников,
фасадов зданий.

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

Комплекс поставляется в комплекте с прожектором ГО04 и крепежными элементами для его установки. Возможно изменение комплектации (под заказ)

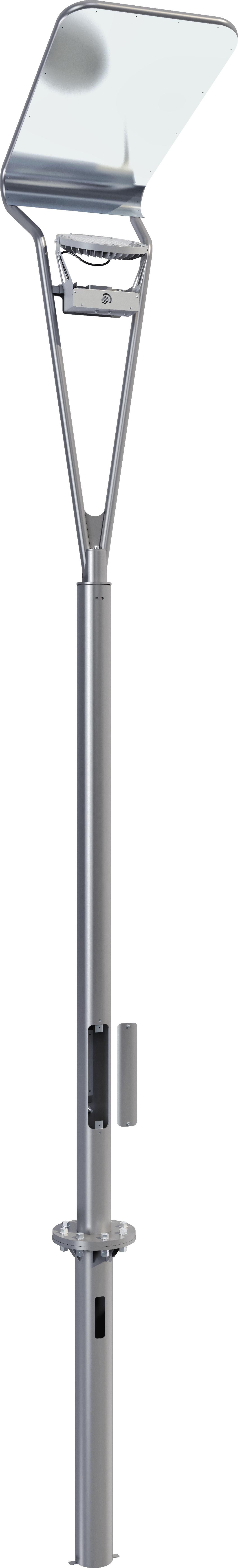

Фланцевое соединение

Установка с помощью болтов или шпилек (М16–М30 в зависимости от модификации) на железобетонные фундаменты с закладным элементом.
Закладные элементы необходимо заказывать отдельно

Окно для вывода кабеля

Подвод питающих кабелей через ревизионные окна закладного элемента.
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации

Файлы для скачивания


rfa	Опора Мербау.rfa	1.3 MB	Revit 2018
txt	Опора Мербау.txt	3 KB	—

Типоразмеры (2)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Покрытие
Опора отраженного света ТАНС.51.001.000 (”Мербау”-цл)	Опора отраженного света ТАНС.51.001.000 (”Мербау”-цл)	Опора отраженного света ТАНС.51.001.000 (”Мербау”-цл)	OE-00944	”Мербау”-цл	Комбинированное (ЦЛ)
Опора отраженного света ТАНС.51.001.000 (”Мербау”-лк)	Опора отраженного света ТАНС.51.001.000 (”Мербау”-лк)	Опора отраженного света ТАНС.51.001.000 (”Мербау”-лк)	OE-03074	”Мербау”-лк	Лакокрасочное (ЛК)

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Общее
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	4500 mm
Вес	65000 g
Диаметр	250 mm
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	61
Материал ADSK Материал	Сталь
Обозначение ADSK Обозначение	ГОСТ Р 1.4 – 2004, ГОСТ Р 1.5 – 2004, ГОСТ 16350-80, ГОСТ Р 1.12 – 2004, ГОСТ 8732-78, ГОСТ 10704-81, ГОСТ 11533-75, ГОСТ 27772-88, ГОСТ 14771 -76, ГОСТ 23518-79, ГОСТ 14776-79, ГОСТ 9.032-74* ЕСЗК, ГОСТ 9.307-89 ЕСЗК, ГОСТ 23118-99, ГОСТ 24297-87, ГОСТ 15.309-98, ГОСТ Р 15.201-2000
Единица измерения ADSK_Единица измерения	шт.
