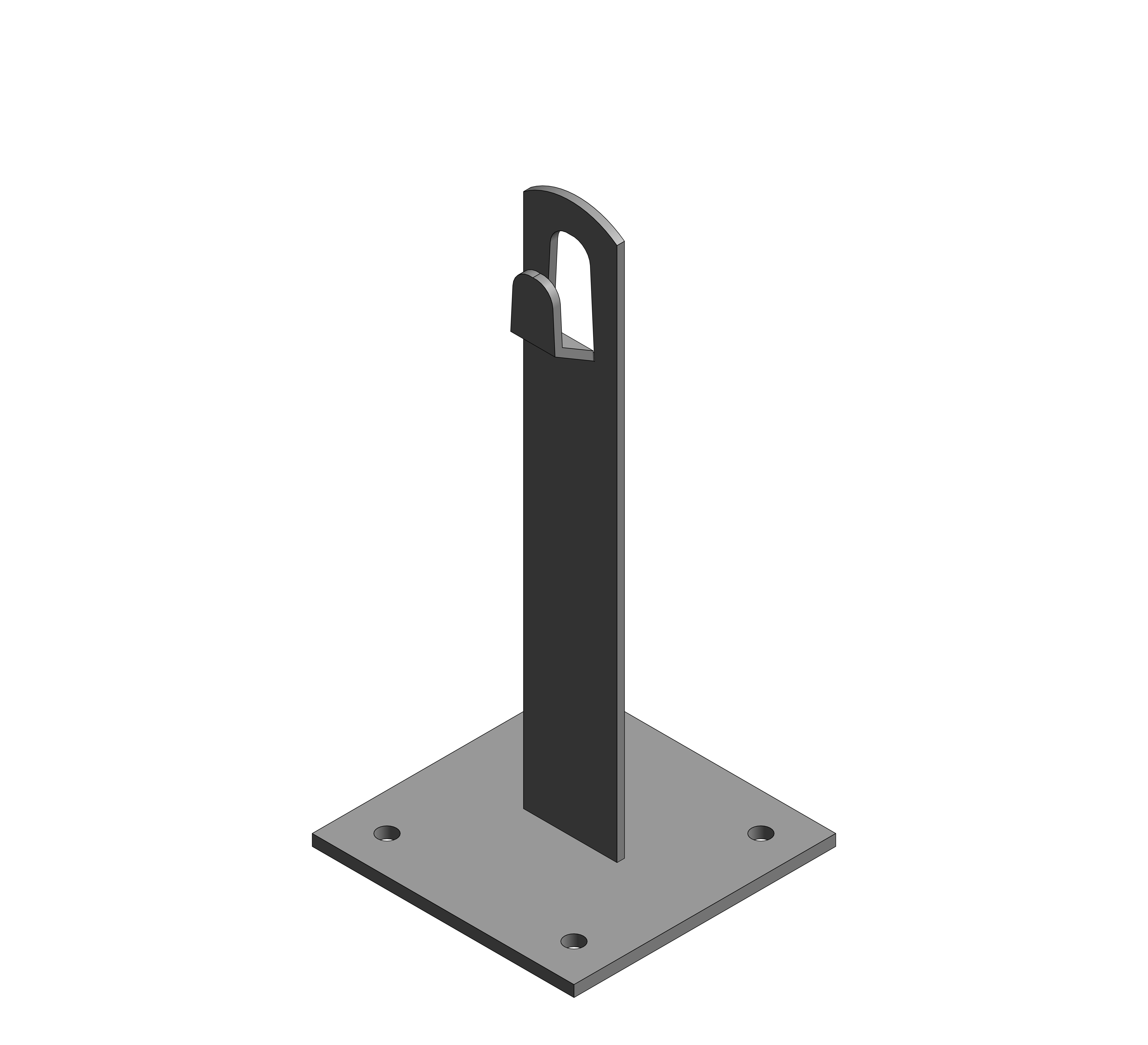

Металлический держатель
Обновлено в 2021 годуОписание
• крепление молниеприемной сетки на кровле при помощи саморезов. Характеристики:
• основание с отверстиями для крепления держателя саморезами;
• проводник закрепляется безвинтовым зажимом при помощи плоскогубцев.
Файлы для скачивания
| rvt | kns_molniezashchitazazemlenie_jupiter_dkc.rvt | 62.2 MB | Revit 2019 | |
| rfa | kns_derjatelmetallicheskiy_dkc.rfa | 436 KB | Revit 2019 | |
| ifc | kns_derjatelmetallicheskiy_dkc.ifc | 112 KB | IFC2X3 | |
| dkc-instruktsiya_po_rabote_s_modelyami.pdf | 3.5 MB | — |
Типоразмеры (4)
| Наименование | Масса ADSK Масса | Материал ADSK Материал | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое |
|---|---|---|---|---|---|
| ND2105_Горячеоцинкованная сталь_150 мм | 0.14 | DKC_Сталь_Горячеоцинкованная | Металлический держатель, 150 мм | ND2105 | Металлический держатель, 150 мм |
| ND2106_Горячеоцинкованная сталь_100 мм | 0.1 | DKC_Сталь_Горячеоцинкованная | Металлический держатель, 100 мм | ND2106 | Металлический держатель, 100 мм |
| ND2105CU_Медь_150 мм | 0.16 | DKC_Медь | Мет. держат.для плоской кровли,150мм, медь | ND2105CU | Мет. держат.для плоской кровли,150мм, медь |
| ND2106CU_Медь_100 мм | 0.14 | DKC_Медь | Мет. держат.для плоской кровли,100мм, медь | ND2106CU | Мет. держат.для плоской кровли,100мм, медь |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Оборудование для молниезащиты |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Медь, Сталь, Металл, Алюминий |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | DKC |
| DKC_Закрепляемый проводник | Пруток, 8 мм |
| DKC_Место установки | Поверхность кровли |
| ETIM Article Class | EC000507 |
