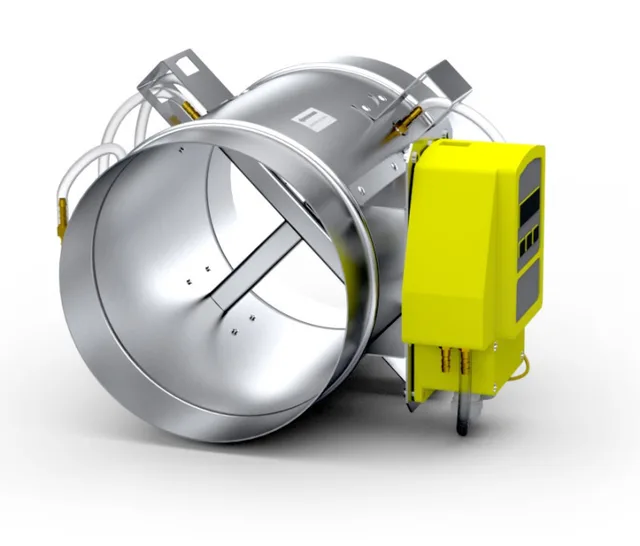

Модуль измерения расхода воздуха MPPO-Ex

Name: Модуль измерения расхода воздуха MPPO-Ex
Brand: Smay

Обновлено в 2021 году

Описание

Модуль измерения объемного расхода используется для измерения значения объемного расхода воздуха.
С точки зрения взрывобезопасности обеспечивает высокий уровень безопасности, предназначен для использования в местах, где вероятно появление атмосферы взрывной, вызвана газы, пары, туман или смеси, воздушно-пылевые.
Модуль MPPO-Ex разработан в соответствии с директивой ATEX 94/9/EC как оборудование группы II, категории 2, предназначенные для применения в зонах взрыва 1,2,21 и 22.

Файлы для скачивания


rfa	ModuИ pomiaru przepИywu (okrеgИy) MPPO-Ex.rfa	1.9 MB	Revit 2017
pdf	mppo-ex_smay_pl.pdf	935 KB	—
txt	ModuИ pomiaru przepИywu (okrеgИy) MPPO-Ex.txt	804 B	—

Типоразмеры (10)

Наименование	Dolny zakres wydatków	Górny zakres wydatków	Materiał	Wykonanie stal nierdzewna	Wykonanie stal ocynkowana	Średnica rzeczywista	Średnica urządzenia
Dn 125 SO	88.0 m³/h	441.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	123	125
Dn 160 SO	144.0 m³/h	723.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	158	160
Dn 200 SO	226.0 m³/h	1130.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	198	200
Dn 250 SO	353.0 m³/h	1776.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	248	250
Dn 315 SO	560.0 m³/h	2804.0 m³/h	SMAY Stal ocynkowana	Nie	Tak	313	315

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Алюминий, Изоляция, Металл, Нержавеющая сталь, Сталь, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Deklaracja zgodności	NR 321/2015
Długość	200
Długość całkowita	300
Grubość izolacji	50
IfcExportType	IfcFlowController
