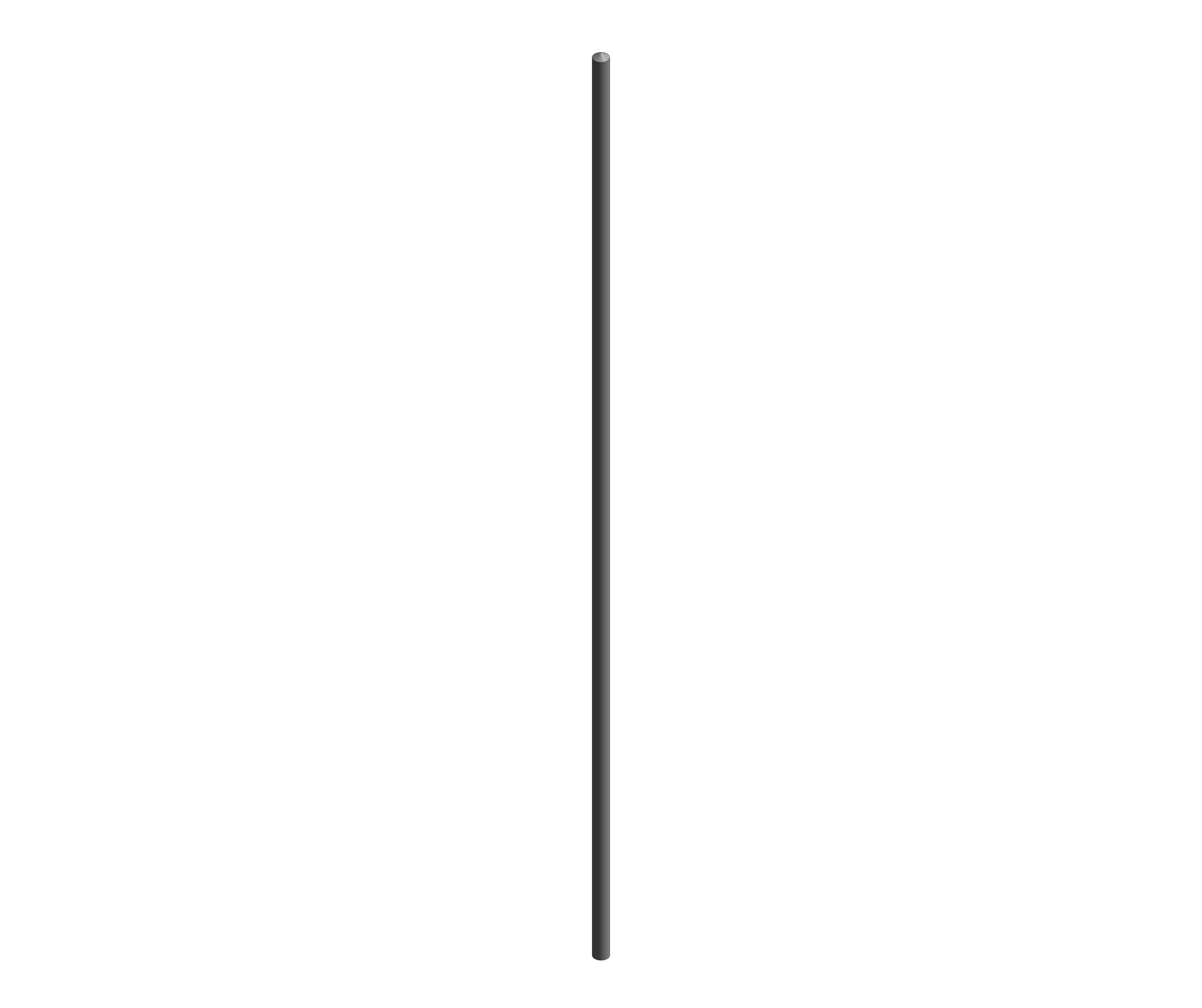

Молниеприемный стержень 1-4 м
Обновлено в 2021 годуОписание
• монтаж отдельностоящих стержневых молниеприемников. Характеристики:
• стержни длиной 3 и 4 метра дополнительно укомплектовываются стабилизатором из нержавеющей стали;
• стержни обладают резьбой М16 для ввинчивания в бетонные основания;
• мачты 5, 6 и 7 метров – сборные, транспортная длина не более 3 метров; устанавливаются в специальную треногу, комплектуются соединителями к токоотводу;
• подключение токоотводов к молниеприемникам осуществляется с помощью специального соединителя NG6606.
Файлы для скачивания
| rvt | kns_molniezashchitazazemlenie_jupiter_dkc.rvt | 62.2 MB | Revit 2019 | |
| rfa | kns_sterjenmolniepriemnyy_dkc.rfa | 344 KB | Revit 2019 | |
| ifc | kns_sterjenmolniepriemnyy_dkc.ifc | 48 KB | IFC2X3 | |
| dkc-instruktsiya_po_rabote_s_modelyami.pdf | 3.5 MB | — |
Типоразмеры (4)
| Наименование | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Стабилизатор |
|---|---|---|---|---|---|
| NL1000_Алюминий_1м | 0.52 | Молниеприемный стержень, 1 м | NL1000 | Молниеприемный стержень, 1 м | False |
| NL2000_Алюминий_2м | 1.04 | Молниеприемный стержень, 2 м | NL2000 | Молниеприемный стержень, 2 м | False |
| NL3000_Алюминий_3м | 3.74 | Молниеприемный стержень, 3 м | NL3000 | Молниеприемный стержень, 3 м | True |
| NL4000_Алюминий_4м | 4.16 | Молниеприемный стержень, 4 м | NL4000 | Молниеприемный стержень, 4 м | True |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Оборудование для молниезащиты |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Медь, Сталь, Металл, Алюминий |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Материал ADSK Материал | DKC_Алюминий_Бело-алюминиевый |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | DKC |
| ETIM Article Class | EC000505 |
| Изготовитель | DKC |
