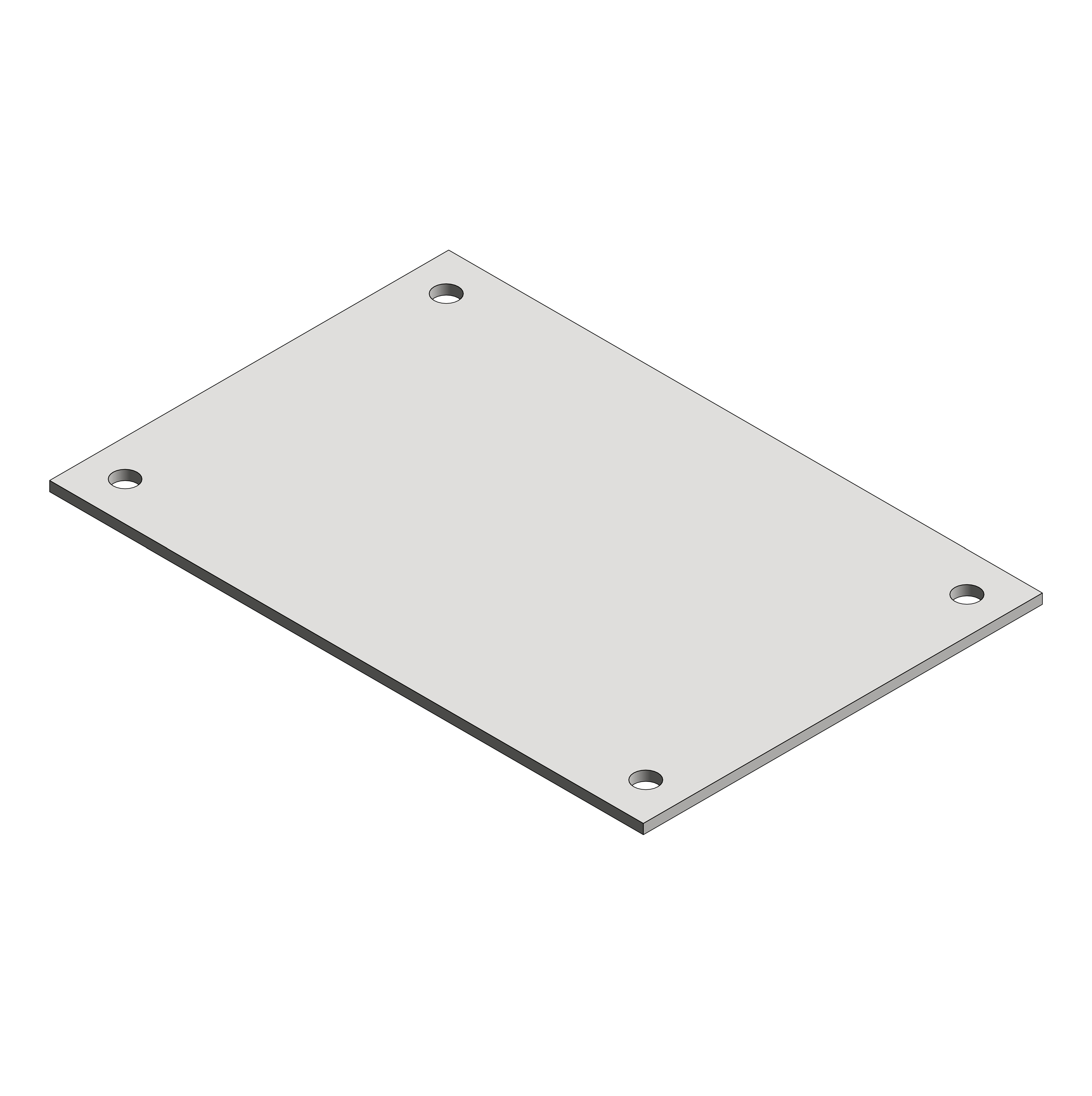

Монтажная пластина из оцинкованной стали

Name: Монтажная пластина из оцинкованной стали
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• монтаж оборудования внутри алюминиевых ответвительных коробок. Характеристики:
• материал – оцинкованная сталь. Отличительные особенности:
• поставляется с готовыми отверстиями. Комплект поставки:
• комплектуется забивными втулками и винтами для крепления.

Файлы для скачивания


rfa	kns_montajnayaplastina_dkc.rfa	380 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_montajnayaplastina_dkc.ifc	36 KB	IFC2X3
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
122х82 мм, для коробок 128х103 мм	0.1	Монтажная пластина из оцинкованной стали 122х82 мм, для коробок 128х103 мм	653011	Монтажная пластина из оцинкованной стали 122х82 мм, для коробок 128х103 мм
133х109 мм, для коробок 154х129 мм	0.16	Монтажная пластина из оцинкованной стали 133х109 мм, для коробок 154х129 мм	653012	Монтажная пластина из оцинкованной стали 133х109 мм, для коробок 154х129 мм
165х124 мм, для коробок 178х155 мм	0.2	Монтажная пластина из оцинкованной стали 165х124 мм, для коробок 178х155 мм	653013	Монтажная пластина из оцинкованной стали 165х124 мм, для коробок 178х155 мм
206х172 мм, для коробок 239х202 мм	0.36	Монтажная пластина из оцинкованной стали 206х172 мм, для коробок 239х202 мм	653014	Монтажная пластина из оцинкованной стали 206х172 мм, для коробок 239х202 мм
254х210 мм, для коробок 294х244 мм	0.54	Монтажная пластина из оцинкованной стали 254х210 мм, для коробок 294х244 мм	653015	Монтажная пластина из оцинкованной стали 254х210 мм, для коробок 294х244 мм

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Сталь_Горячеоцинкованная
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
ETIM Article Class	EC002262
Изготовитель	DKC
