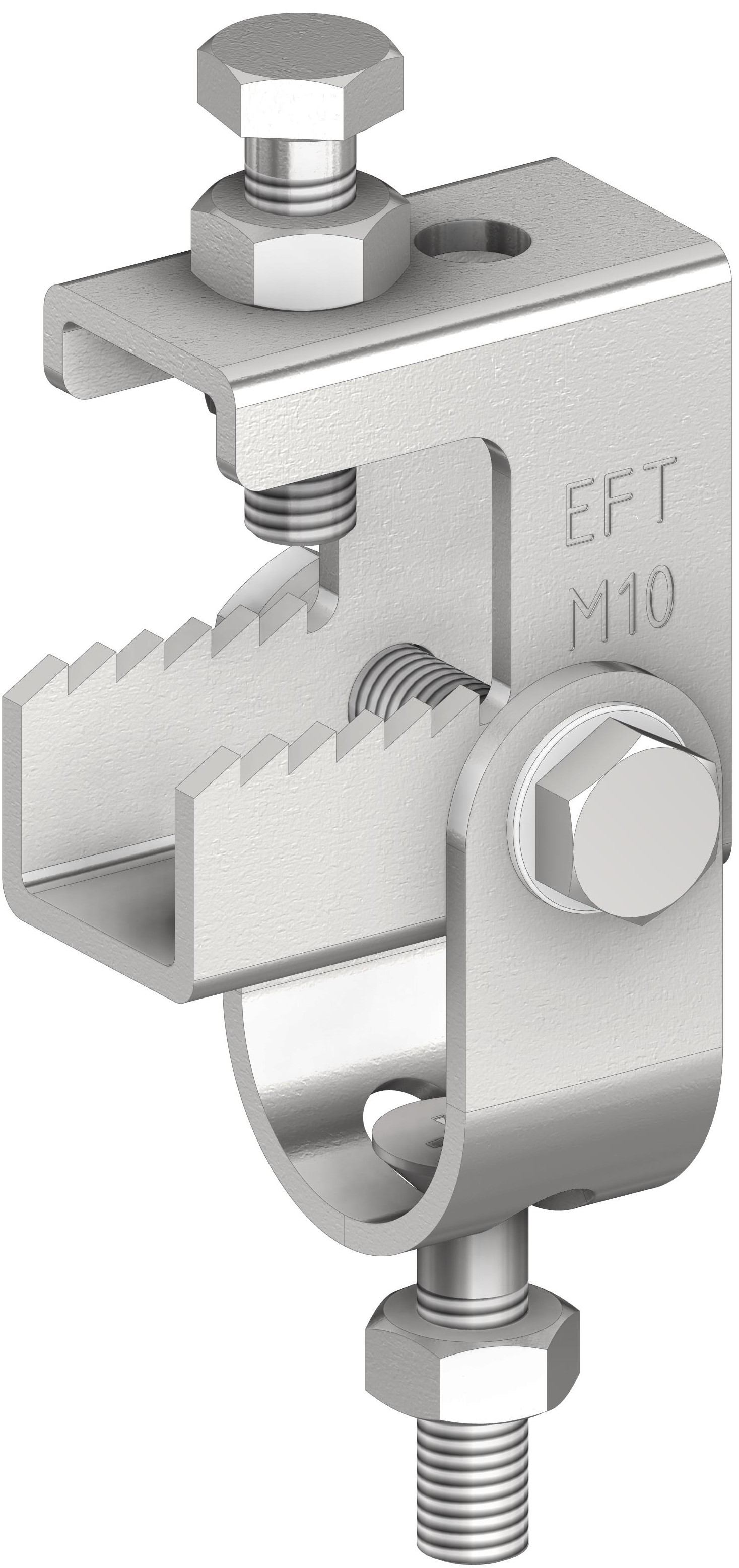

Монтажная струбцина EFT H
Обновлено в 2024 годуОписание
ПРИМЕНЕНИЕ:

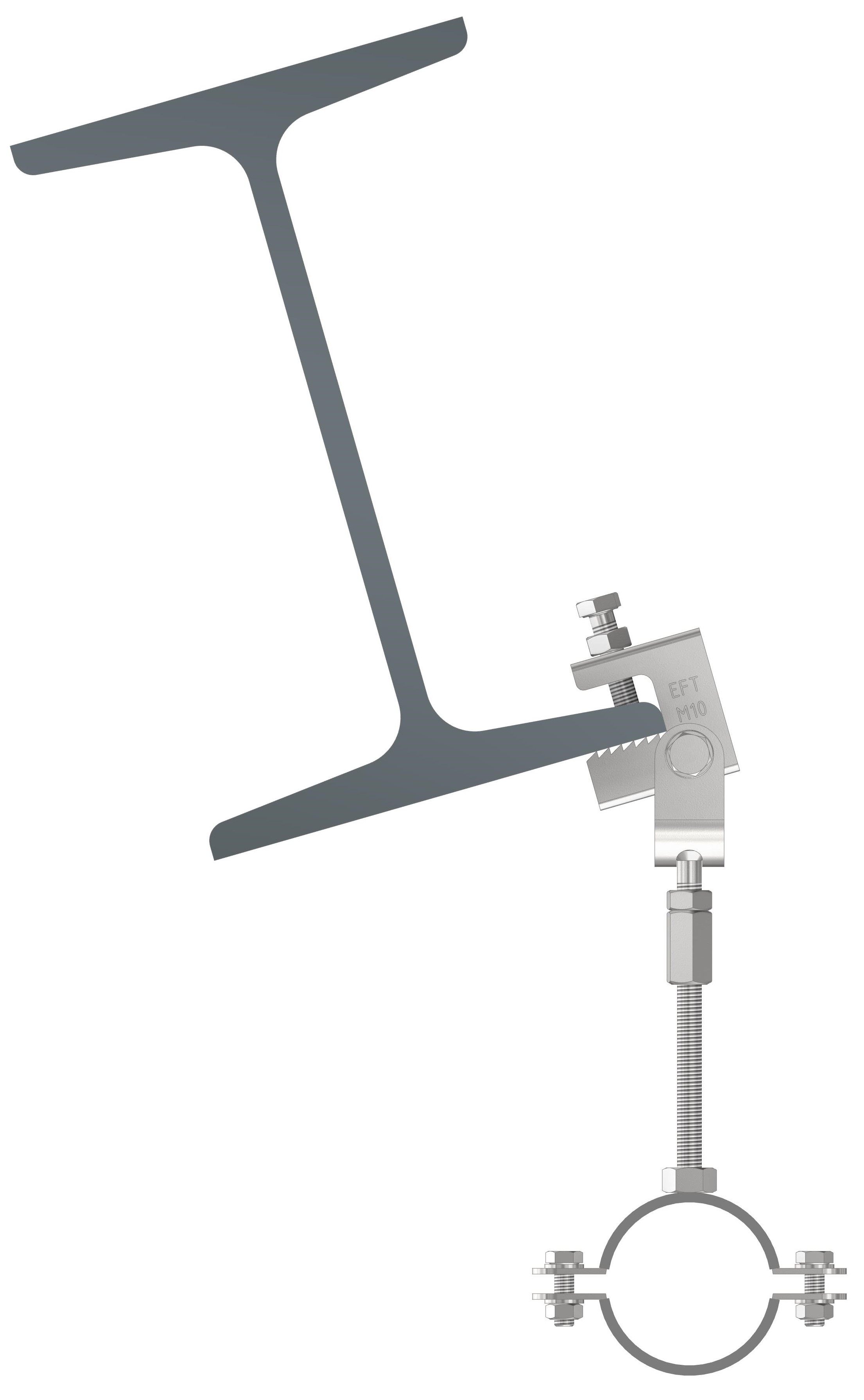

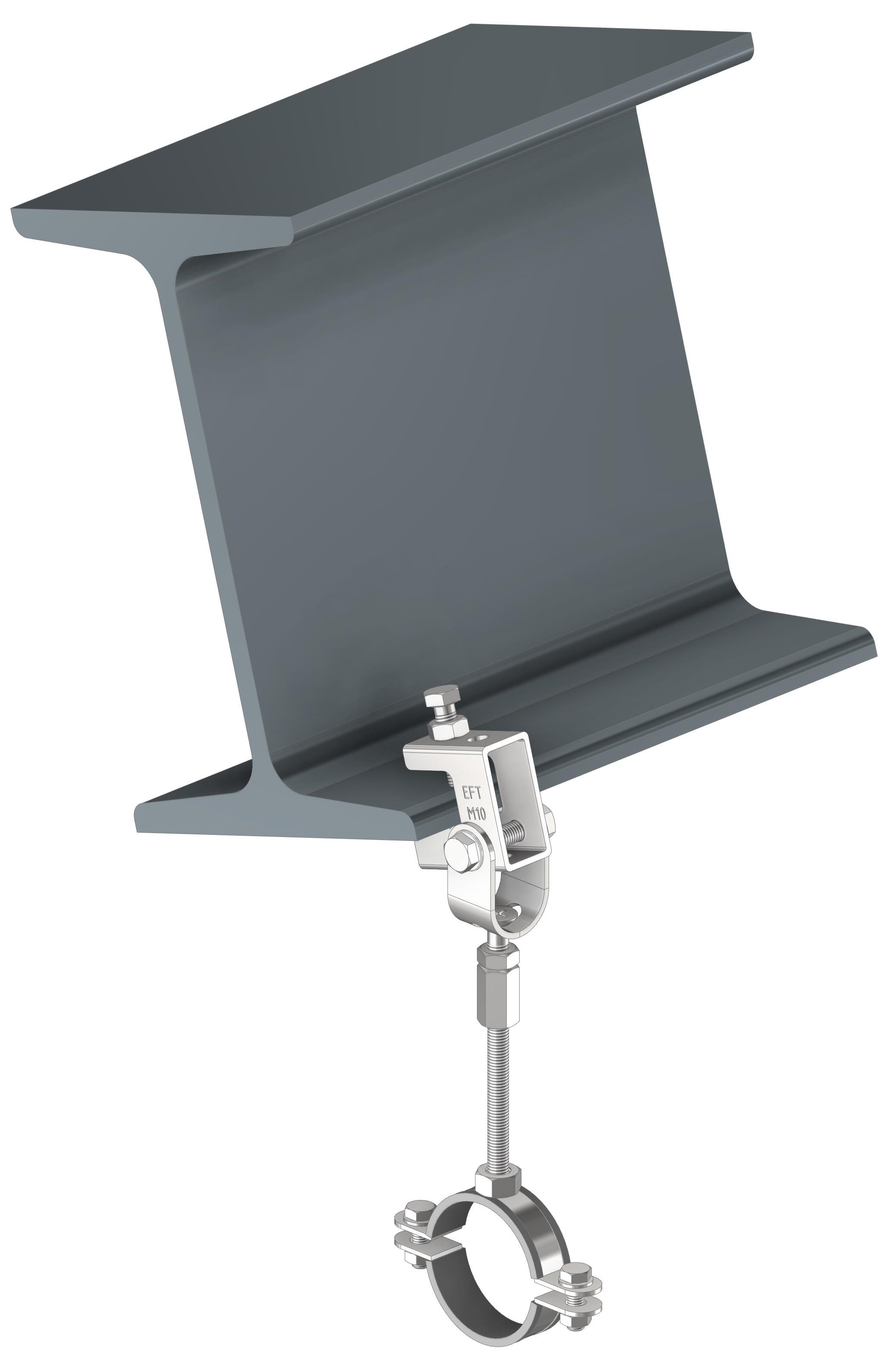

Крепление ко всем видам стандартных металлических балок с толщиной полки до 20 мм.
Крепление ко всем видам стандартных металлических балок с толщиной полки до 20 мм.
Файлы для скачивания
| rfa | Струбцина EFT H.rfa | 1.2 MB | Revit 2018 | |
| ifc | Струбцина EFT H M10.ifc | 158 KB | IFC2X3 | |
| ifc | Струбцина EFT H M8.ifc | 156 KB | IFC2X3 | |
| dwg | Струбцина EFT H.dwg | 174 KB | AutoCAD 2013 | |
| rnp | Струбцина EFT H.rnp | 5.9 MB | — |
Типоразмеры (2)
| Наименование | Масса ADSK Масса | EF Масса | Винт | Гайка | Типоразмер |
|---|---|---|---|---|---|
| М10 | 0.43 | 0.43 | 0- Винт с потайной головкой М10 | 0- Гайка : М10 | М10 |
| М8 | 0.4 | 0.4 | 0- Винт с потайной головкой М8 | 0- Гайка : М8 | М8 |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Нержавеющая сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Размеры | |
| Высота | 156 mm |
| Ширина | 61 mm |
| Длина | 59 mm |
| Вес | 433 g |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | EASYFIX |
| EF Количество | 1 |
| EF Размерность | шт. |
