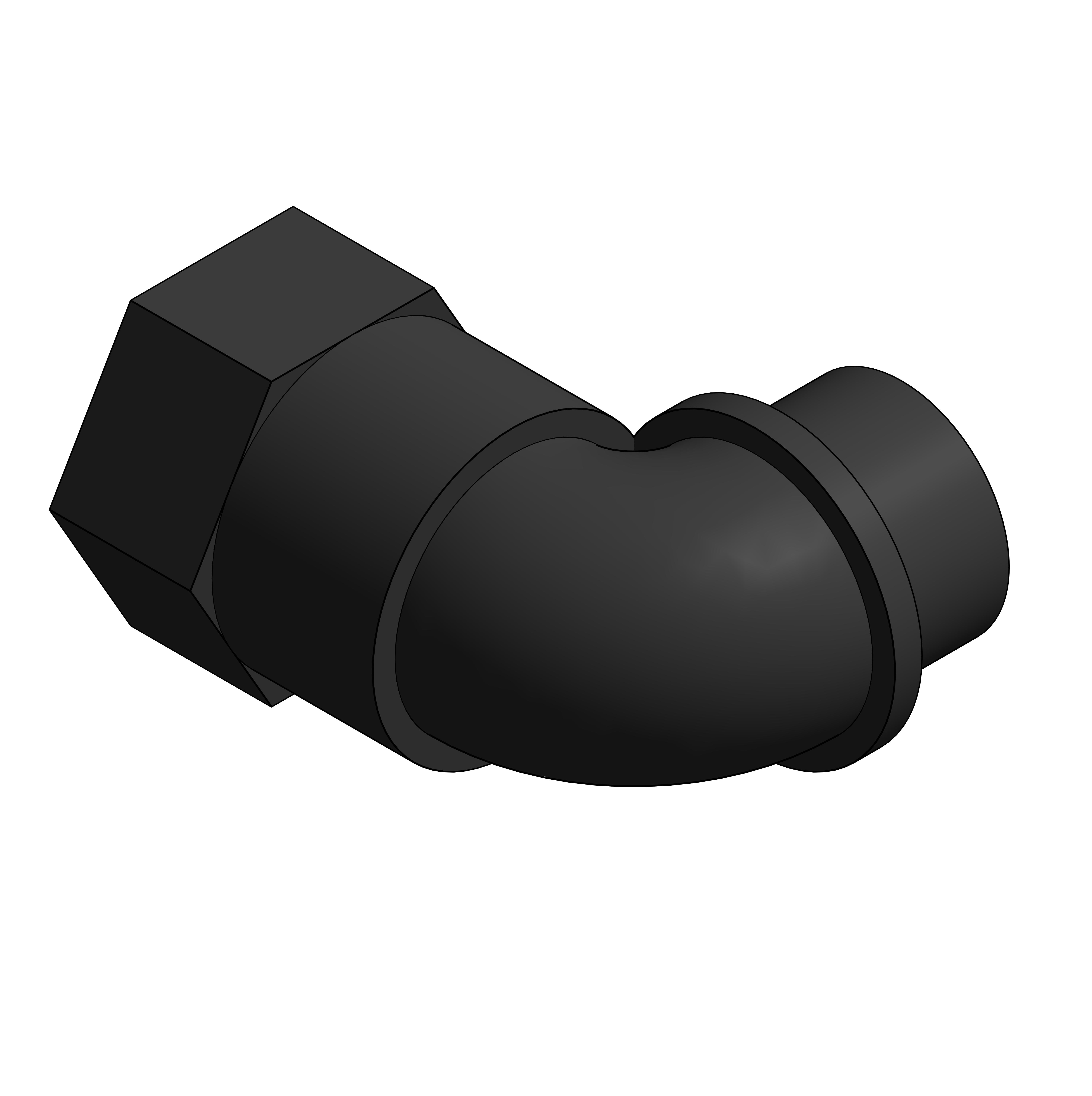

Муфта 90 грд. труба-коробка, полиамид, цвет черный

Name: Муфта 90 грд. труба-коробка, полиамид, цвет черный
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• ввод гофрированных полиамидных труб в корпуса оборудования, шкафы, щитки, распаечные коробки под углом 90°. Характеристики:
• материал – полиамид (PA6.6);
• цвет – черный;
• температура эксплуатации – от –40 до +105 °С (выдерживает кратковременное воздействие до +150 °С);
• степень защиты IP 65 без уплотнителей PAPM и IP 67 с уплотнителями PAR и PAPM;
• простая и надежная стыковка с трубой;
• не содержит галогенов.

Файлы для скачивания


rfa	kns_mufta90truba-korobka_dkc.rfa	488 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_mufta90truba-korobka_dkc.ifc	909 KB	IFC2X3
txt	kns_mufta90truba-korobka_dkc.txt	18 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (8)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 10 - M16x1,5	0.011	Муфта 90 грд. труба-коробка DN 10 мм, М16х1,5, полиамид, цвет черный	PAN10M16N	Муфта 90 грд. труба-коробка DN 10 мм, М16х1,5, полиамид, цвет черный
DN 12 - M16x1,5	0.015	Муфта 90 грд. труба-коробка DN 12 мм, М16х1,5, полиамид, цвет черный	PAN12M16N	Муфта 90 грд. труба-коробка DN 12 мм, М16х1,5, полиамид, цвет черный
DN 12 - M20x1,5	0.016	Муфта 90 грд. труба-коробка DN 12 мм, М20х1,5, полиамид, цвет черный	PAN12M20N	Муфта 90 грд. труба-коробка DN 12 мм, М20х1,5, полиамид, цвет черный
DN 17 - M20x1,5	0.025	Муфта 90 грд. труба-коробка DN 17 мм, М20х1,5, полиамид, цвет черный	PAN17M20N	Муфта 90 грд. труба-коробка DN 17 мм, М20х1,5, полиамид, цвет черный
DN 23 - M25x1,5	0.039	Муфта 90 грд. труба-коробка DN 23 мм, М25х1,5, полиамид, цвет черный	PAN23M25N	Муфта 90 грд. труба-коробка DN 23 мм, М25х1,5, полиамид, цвет черный

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Полиамид
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Полиамид_Черный
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66
ETIM Article Class	EC000939
