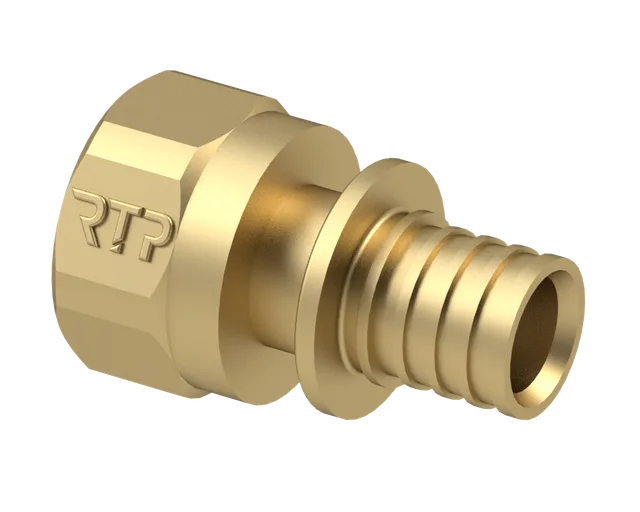

Муфта аскиальная с внутренней резьбой

Name: Муфта аскиальная с внутренней резьбой
Brand: РТП (РосТурПласт)

Обновлено 5 месяцев назад

Описание

Муфта аксиальная с внетренней резьбой - прямой аксиальный фитинг. Предназначен для перехода труб PEX и PERT(серии S3.2) на резьбовое трубное соединение. Применяется в комплекте с надвижной гильзой. Предназначен для создания неразъёмных соединений труб PEX и PERT(серии S3.2) на трубопроводах в системах ХВС, ГВС, отопления, сжатого воздуха, а также на технологических трубопроводах транспортирующих жидкости и газы не агрессивные к материалам труб и аксиальных соединителей. Может использоваться как при открытом, так и скрытом монтаже трубопроводов. Тип резьбы - трубная по ГОСТ 6357-81 Производимые типоразмеры: 16х1/2, 16х3/4, 20х1/2, 20х3/4, 25х1/2, 25х3/4, 25х1, 32х3/4, 32х1, 40х1 1/4

Файлы для скачивания


rfa	РТП_Муфта аксиальная ВР.rfa	748 KB	Revit 2019

Типоразмеры (10)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Видимость УГО лев	Видимость УГО пр
32х1	0.238	0.238	Муфта аксиальная ВР 32х1, латунь, РТП	28352	False	True
25х1	0.178	0.178	Муфта аксиальная ВР 25х1, латунь, РТП	28351	True	False
25х3/4	0.077	0.077	Муфта аксиальная ВР 25х3/4, латунь, РТП	28306	False	True
25х1/2	0.063	0.063	Муфта аксиальная ВР 25х1/2, латунь, РТП	28305	False	True
20х3/4	0.064	0.064	Муфта аксиальная ВР 20х3/4, латунь, РТП	28304	True	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Соединения труб
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	26 mm
Ширина	16 mm
Длина	41 mm
Вес	44 g
Диаметр	16 mm
Общие характеристики
Количество ADSK Количество	1
Марка ADSK Марка	ГОСТ 32415-2013
Обозначение ADSK Обозначение	ГОСТ 32415-2013
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РТП
