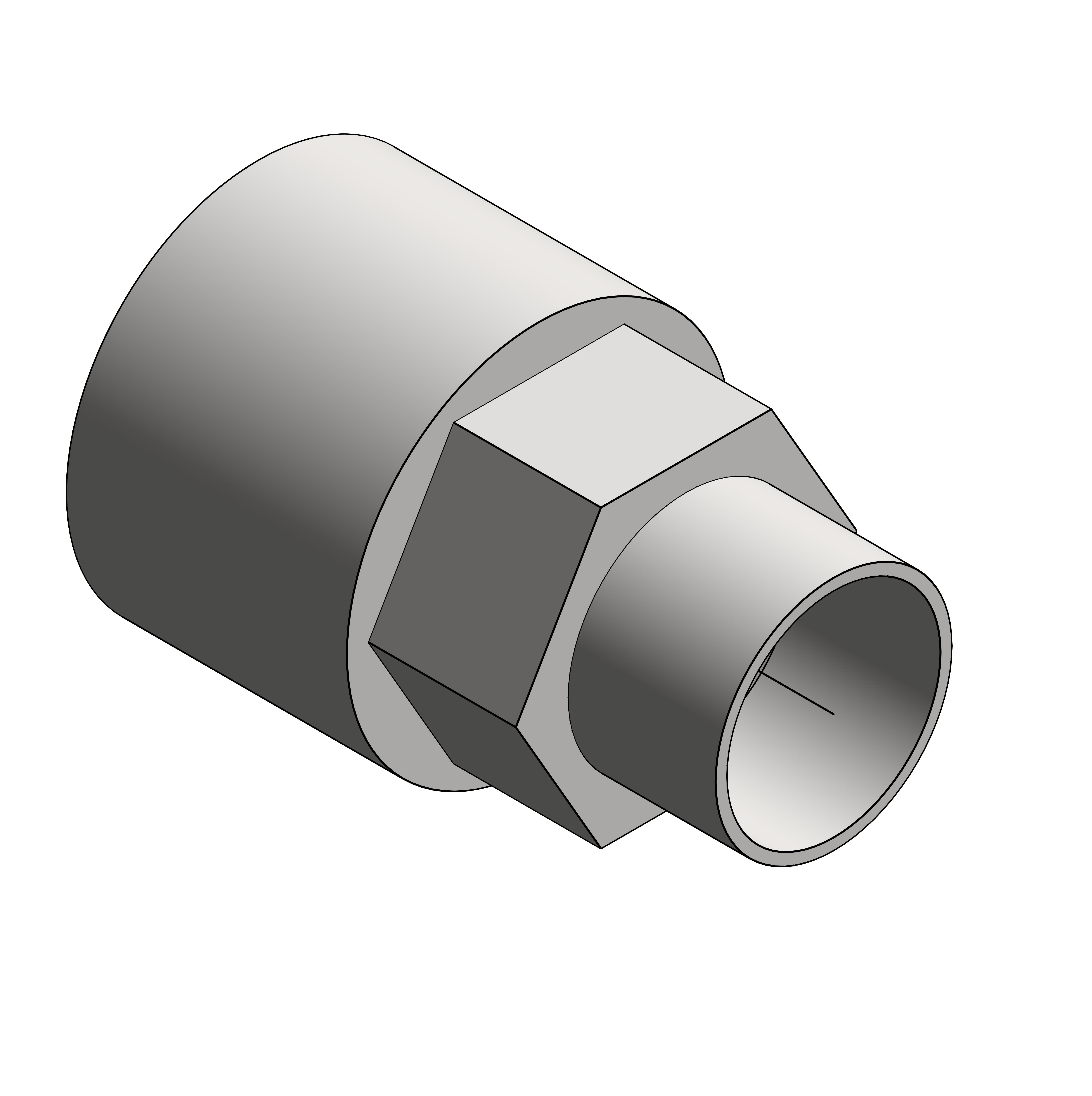

Муфта труба-коробка, внутренняя резьба, нержавеющая сталь AISI 316L

Name: Муфта труба-коробка, внутренняя резьба, нержавеющая сталь AISI 316L
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• герметичное соединение жестких стальных труб с корпусами ответвительных коробок, шкафов и щитков. Характеристики:
• исп. 1 – никелированная латунь;
• исп. 3 – нержавеющая сталь AISI 316L
• степень защиты IP 66/IP 67. Отличительные особенности:
• самозажимной механизм, обеспечивающий степень защиты – IP 66/IP 67;
• внутренняя метрическая резьба.

Файлы для скачивания


rfa	kns_muftatruba-korobka_vnutrennyayarezba_aisi316l_dkc.rfa	692 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_muftatruba-korobka_vnutrennyayarezba_aisi316l_dkc.ifc	238 KB	IFC2X3
txt	kns_muftatruba-korobka_vnutrennyayarezba_aisi316l_dkc.txt	14 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 16 - M16x1,5	0.063	Муфта труба-коробка д.16мм, IP66/IP67, М16х1,5, внутренняя резьба, нержавеющая сталь AISI 316L	6112-16XX	Муфта труба-коробка д.16мм, IP66/IP67, М16х1,5, внутренняя резьба, нержавеющая сталь AISI 316L
DN 20 - M20x1,5	0.08	Муфта труба-коробка д.20мм, IP66/IP67, М20х1,5, внутренняя резьба, нержавеющая сталь AISI 316L	6112-20XX	Муфта труба-коробка д.20мм, IP66/IP67, М20х1,5, внутренняя резьба, нержавеющая сталь AISI 316L
DN 25 - M25x1,5	0.081	Муфта труба-коробка д.25мм, IP66/IP67, М25х1,5, внутренняя резьба, нержавеющая сталь AISI 316L	6112-25XX	Муфта труба-коробка д.25мм, IP66/IP67, М25х1,5, внутренняя резьба, нержавеющая сталь AISI 316L
DN 32 - M32x1,5	0.7	Муфта труба-коробка д.32мм, IP66/IP67, М32х1,5, внутренняя резьба, нержавеющая сталь AISI 316L	6112-32XX	Муфта труба-коробка д.32мм, IP66/IP67, М32х1,5, внутренняя резьба, нержавеющая сталь AISI 316L
DN 40 - M40x1,5	0.25	Муфта труба-коробка д.40мм, IP66/IP67, М40х1,5, внутренняя резьба, нержавеющая сталь AISI 316L	6112-40XX	Муфта труба-коробка д.40мм, IP66/IP67, М40х1,5, внутренняя резьба, нержавеющая сталь AISI 316L

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Марка ADSK Марка	ТУ 4833-041-47022248-2016
Материал ADSK Материал	DKC_Сталь_Нержавеющая_AISI 316L_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66/IP67
