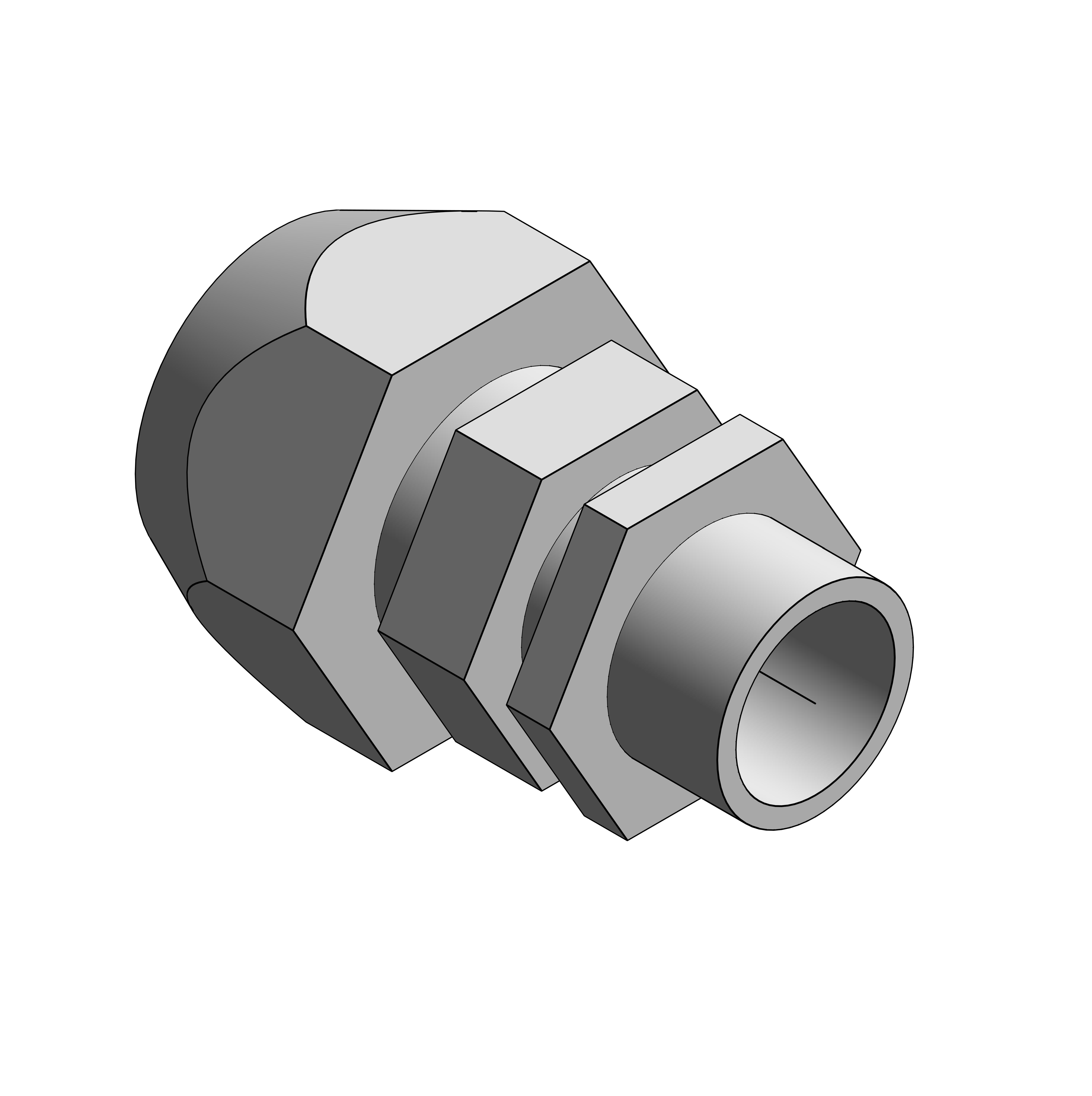

Муфта мет.рукав в гладкой изоляции в оплетке-коробка

Name: Муфта мет.рукав в гладкой изоляции в оплетке-коробка
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• ввод металлорукава в стальной оплетке в корпуса оборудования, шкафы, щитки, распаечные коробки с надежной фиксацией оплетки. Характеристики:
• материал – никелированная латунь;
• температура эксплуатации – от –40 до +80 °С;
• надежно фиксирует оплетку со всех сторон и надежно удерживает в аксессуаре;
• высокая степень герметизации – IP 66/ IP 67. Комплектация:
• при необходимости позицию можно дополнительно укомплектовать гайкой и уплотнительной прокладкой

Файлы для скачивания


rfa	kns_muftametallorukavvopletkevgladkoyizolyacii-korobka_dkc.rfa	820 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_muftametallorukavvopletkevgladkoyizolyacii-korobka_dkc.ifc	885 KB	IFC2X3
txt	kns_muftametallorukavvopletkevgladkoyizolyacii-korobka_dkc.txt	28 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (11)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 10 - M16x1,5	0.089	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 10, М16х1,5	T06014-1016	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 10, М16х1,5
DN 12 - M16x1,5	0.1	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 12, М16х1,5	T06014-16A	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 12, М16х1,5
DN 15 - M20x1,5	0.15	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 15, М20х1,5	T06014-20A	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 15, М20х1,5
DN 20 - M20x1,5	0.218	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 20, М20х1,5	T06014-2020	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 20, М20х1,5
DN 20 - M25x1,5	0.22	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 20, М25х1,5	T06014-25A	Муфта мет.рукав в гладкой изоляции в оплетке-коробка DN 20, М25х1,5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Марка ADSK Марка	ТУ 4833-051-47022248-2016
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66/IP67
