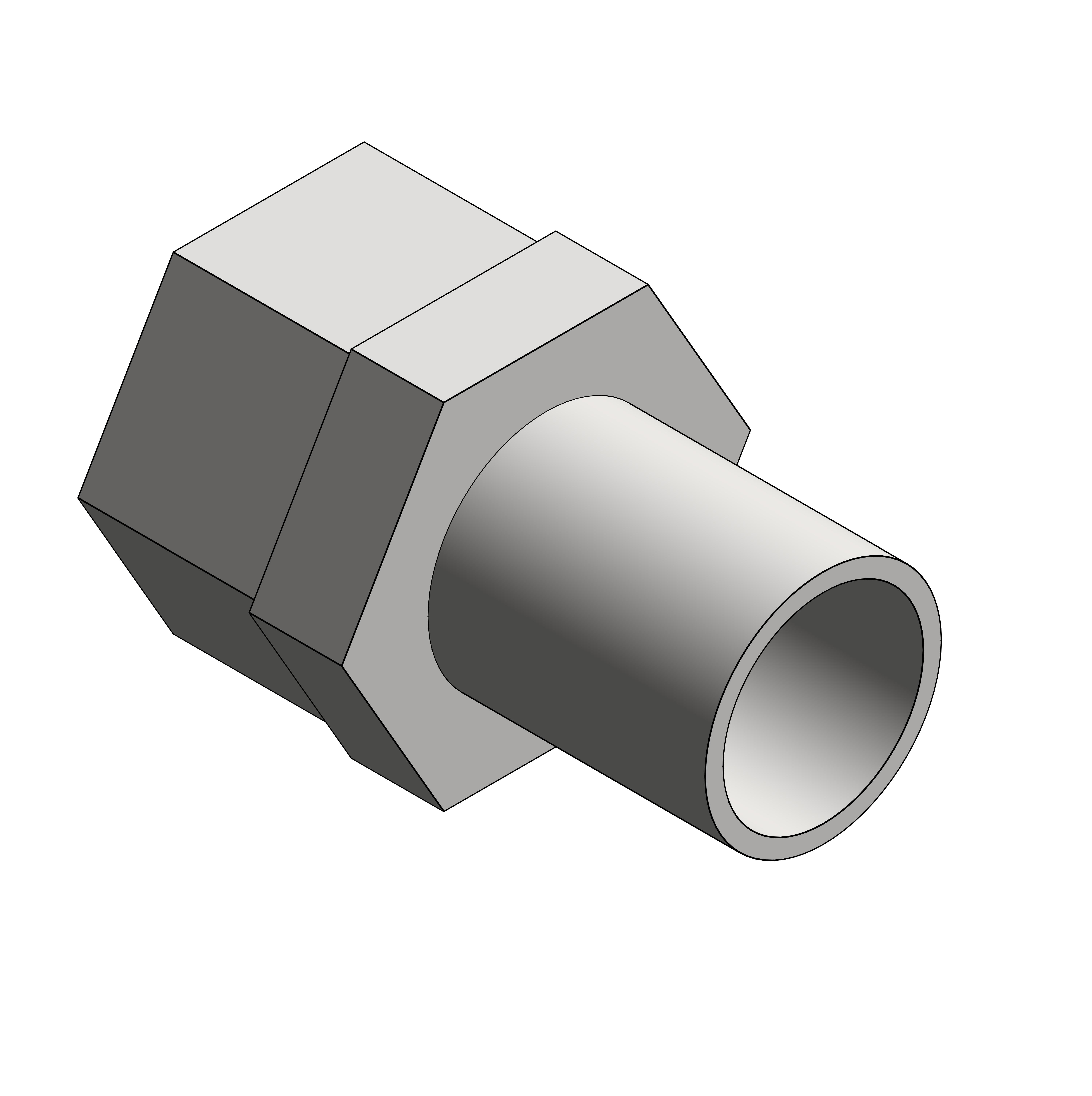

Муфта металлорукав-жесткая труба, нержавеющая сталь AISI 316L

Name: Муфта металлорукав-жесткая труба, нержавеющая сталь AISI 316L
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• герметичное соединение жестких стальных труб с металлорукавами;
• используется для перехода с жесткой трубы на металлорукав при необходимости гибкого поворота трассы. Характеристики:
• исп. 1 – никелированная латунь;
• исп. 3 – нержавеющая сталь AISI 316L;
• степень защиты IP 66/IP 67. Отличительные особенности:
• самозажимной механизм, обеспечивающий степень защиты – IP 66/IP 67;
• герметичное соединение металлорукава и трубы производится одной муфтой.

Файлы для скачивания


rfa	kns_muftametallorukav-jestkayagladkayatruba_aisi316l_dkc.rfa	724 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_muftametallorukav-jestkayagladkayatruba_aisi316l_dkc.ifc	34 KB	IFC2X3
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (5)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
муфта DN 15 - DN20 жесткая труба	0.104	Муфта металлорукав DN 15-жесткая труба д.20мм, IP66/IP67, нержавеющая сталь AISI 316L	6117XX20N	Муфта металлорукав DN 15-жесткая труба д.20мм, IP66/IP67, нержавеющая сталь AISI 316L
муфта DN 20 - DN25 жесткая труба	0.133	Муфта металлорукав DN 20-жесткая труба д.25мм, IP66/IP67, нержавеющая сталь AISI 316L	6117XX25N	Муфта металлорукав DN 20-жесткая труба д.25мм, IP66/IP67, нержавеющая сталь AISI 316L
муфта DN 26 - DN32 жесткая труба	0.21	Муфта металлорукав DN 26-жесткая труба д.32мм, IP66/IP67, нержавеющая сталь AISI 316L	6117XX32N	Муфта металлорукав DN 26-жесткая труба д.32мм, IP66/IP67, нержавеющая сталь AISI 316L
муфта DN 35 - DN40 жесткая труба	0.35	Муфта металлорукав DN 35-жесткая труба д.40мм, IP66/IP67, нержавеющая сталь AISI 316L	6117XX4035	Муфта металлорукав DN 35-жесткая труба д.40мм, IP66/IP67, нержавеющая сталь AISI 316L
муфта DN 40 - DN50 жесткая труба	0.37	Муфта металлорукав DN 40-жесткая труба д.50мм, IP66/IP67, нержавеющая сталь AISI 316L	6117XX5040	Муфта металлорукав DN 40-жесткая труба д.50мм, IP66/IP67, нержавеющая сталь AISI 316L

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Марка ADSK Марка	ТУ 4833-041-47022248-2016
Материал ADSK Материал	DKC_Сталь_Нержавеющая_AISI 316L_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP66/IP67
