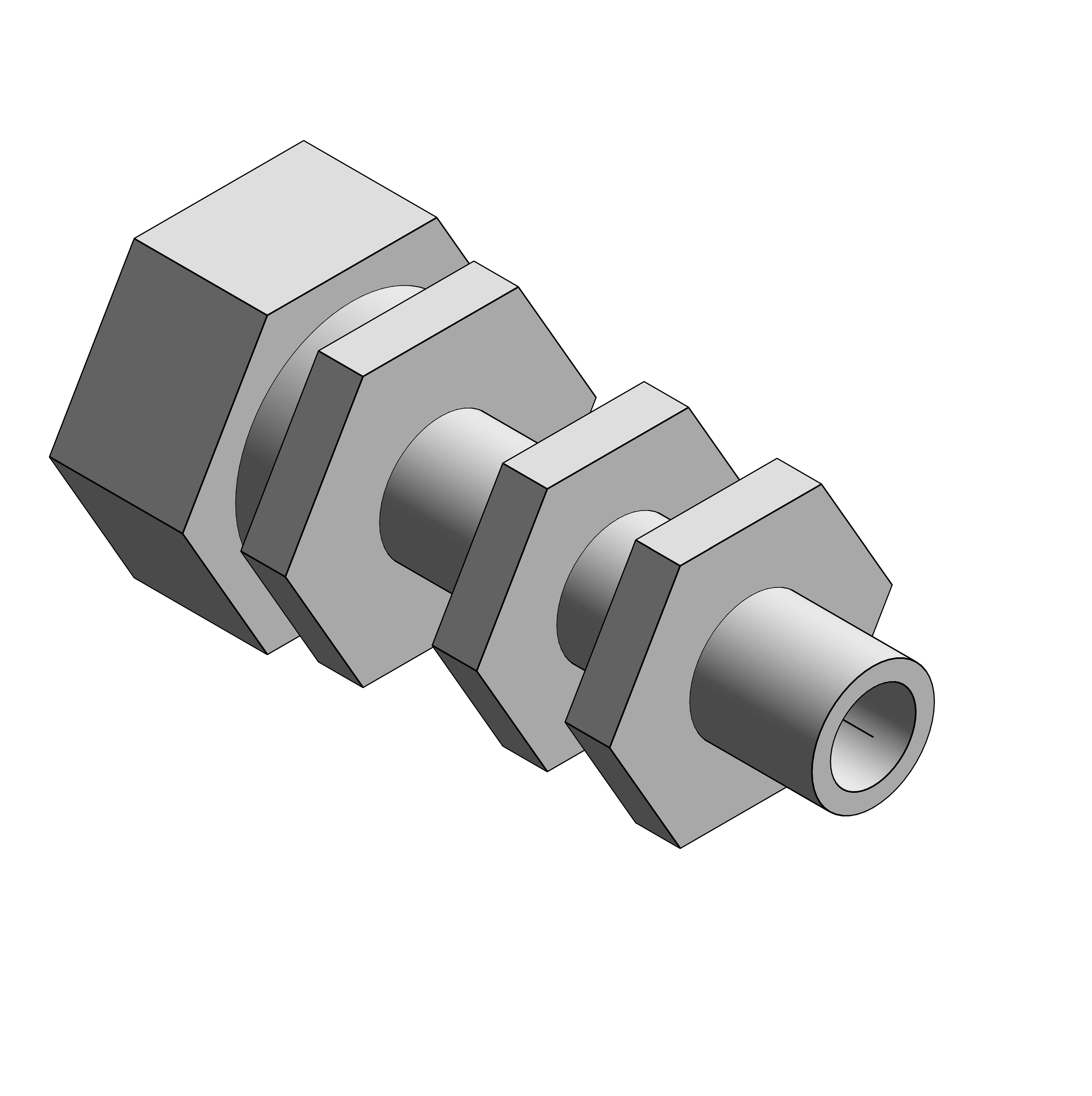

Муфта металлорукав-коробка с уплотнением кабеля, IP68

Name: Муфта металлорукав-коробка с уплотнением кабеля, IP68
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• герметичный ввод кабеля, защищенного металлорукавом, в корпуса оборудования, шкафы, щитки, распаечные коробки. Отличительные особенности:
• конструктивно совмещает герметичный кабельный зажим и муфту для металлорукава;
• уплотнительное кольцо надежно обжимает круглый одиночный кабель на вводе в коробку, шкаф. Характеристики:
• материал – никелированная латунь;
• температура эксплуатации – от –25 до +80 °С;
• степень защиты – IP 68. Комплектация:
• при необходимости позицию можно дополнительно укомплектовать гайкой и уплотнительной прокладкой

Файлы для скачивания


rfa	kns_muftametallorukav-korobkasuplotneniemkabelya_dkc.rfa	604 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_muftametallorukav-korobkasuplotneniemkabelya_dkc.ifc	1.3 MB	IFC2X3
txt	kns_muftametallorukav-korobkasuplotneniemkabelya_dkc.txt	60 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (22)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 10 - M12x1.5 д.5 - 9мм	0.078	Муфта металлорукав-коробка DN 10 с уплотнением кабеля, IP68, М12х1,5, д.5 - 9мм	6014P10M120509	Муфта металлорукав-коробка DN 10 с уплотнением кабеля, IP68, М12х1,5, д.5 - 9мм
DN 10 - M16x1.5 д.5 - 9мм	0.075	Муфта металлорукав-коробка DN 10 с уплотнением кабеля, IP68, М16х1,5, д.5 - 9мм	6014P10M160509	Муфта металлорукав-коробка DN 10 с уплотнением кабеля, IP68, М16х1,5, д.5 - 9мм
DN 10 - M20x1.5 д.8 - 12мм	0.09	Муфта металлорукав-коробка DN 10 с уплотнением кабеля, IP68, М20х1,5, д.8 - 12мм	6014P10M200812	Муфта металлорукав-коробка DN 10 с уплотнением кабеля, IP68, М20х1,5, д.8 - 12мм
DN 12 - M12x1.5 д.5 - 9мм	0.084	Муфта металлорукав-коробка DN 12 с уплотнением кабеля, IP68, М12х1,5, д.5 - 9мм	6014P12M120509	Муфта металлорукав-коробка DN 12 с уплотнением кабеля, IP68, М12х1,5, д.5 - 9мм
DN 12 - M16x1.5 д.5 - 9мм	0.082	Муфта металлорукав-коробка DN 12 с уплотнением кабеля, IP68, М16х1,5, д.5 - 9мм	6014P12M160509	Муфта металлорукав-коробка DN 12 с уплотнением кабеля, IP68, М16х1,5, д.5 - 9мм

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Марка ADSK Марка	ТУ 4833-051-47022248-2016
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP68
