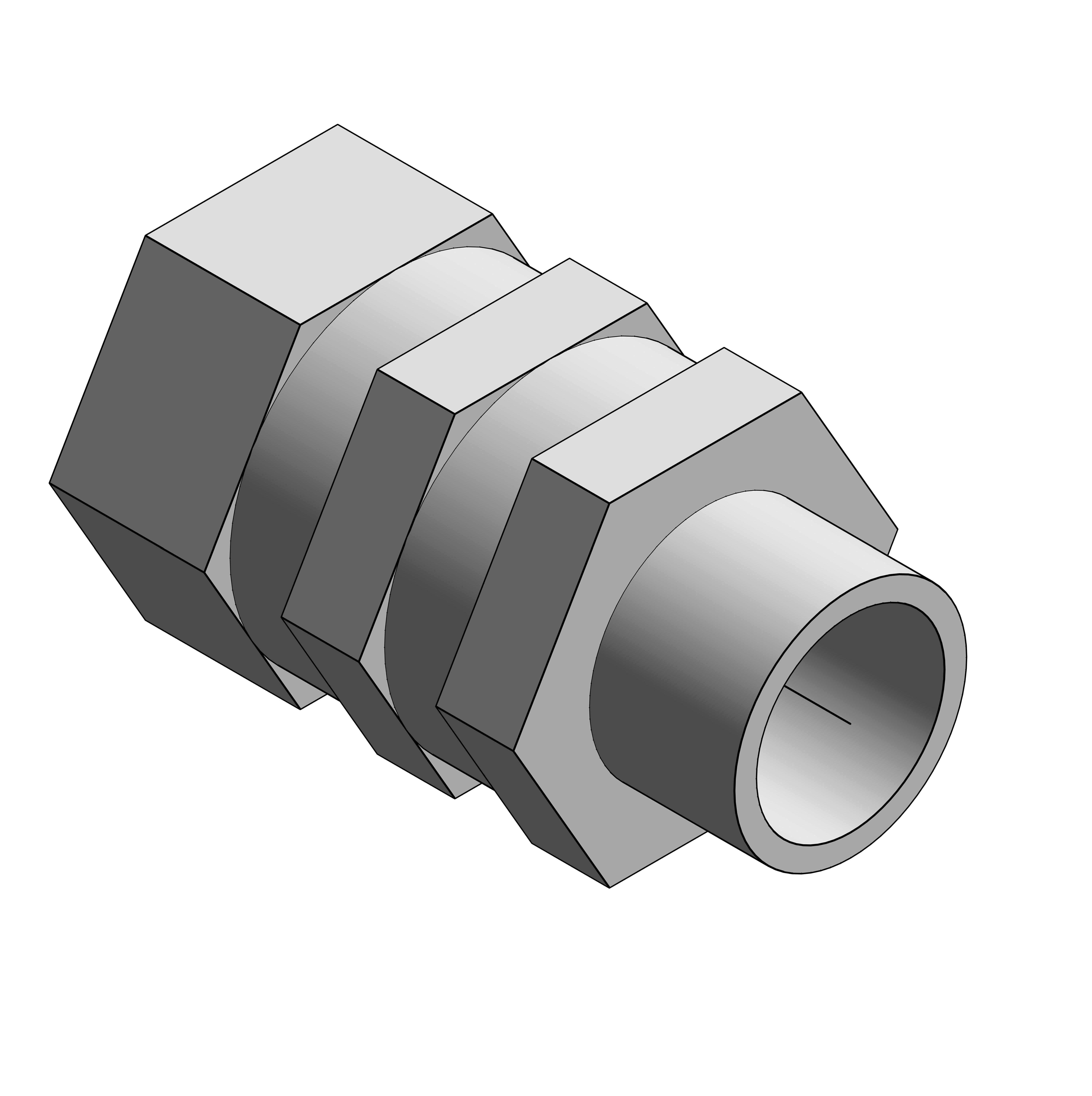

Муфта поворотная металлорукав-коробка,наружная резьба

Name: Муфта поворотная металлорукав-коробка,наружная резьба
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• ввод металлорукава в корпуса оборудования, шкафы, щитки, распаечные коробки с возможностью вращения металлорукава с сохранением IP и надежной фиксации. Характеристики:
• материал – никелированная латунь;
• температура эксплуатации – от –40 до +80 °С;
• надежная фиксация металлорукава с возможностью вращения. Комплектация:
• при необходимости позицию можно дополнительно укомплектовать гайкой и уплотнительной прокладкой

Файлы для скачивания


rfa	kns_muftapovorotnayametallorukav-korobkanarujnayarezba_dkc.rfa	436 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_muftapovorotnayametallorukav-korobkanarujnayarezba_dkc.ifc	468 KB	IFC2X3
txt	kns_muftapovorotnayametallorukav-korobkanarujnayarezba_dkc.txt	20 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (8)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 10 - М16х1.5	0.073	Муфта поворотная металлорукав-коробка DN 10,М16х1,5,наружная резьба	6014-1016G	Муфта поворотная металлорукав-коробка DN 10,М16х1,5,наружная резьба
DN 12 - М16х1.5	0.077	Муфта поворотная металлорукав-коробка DN 12,М16х1,5,наружная резьба	6014-1216G	Муфта поворотная металлорукав-коробка DN 12,М16х1,5,наружная резьба
DN 15 - М20х1.5	0.11	Муфта поворотная металлорукав-коробка DN 15,М20х1,5,наружная резьба	6014-20G	Муфта поворотная металлорукав-коробка DN 15,М20х1,5,наружная резьба
DN 20 - М25х1.5	0.131	Муфта поворотная металлорукав-коробка DN 20,М25х1,5,наружная резьба	6014-25G	Муфта поворотная металлорукав-коробка DN 20,М25х1,5,наружная резьба
DN 26 - М32х1.5	0.22	Муфта поворотная металлорукав-коробка DN 26,М32х1,5,наружная резьба	6014-2732G	Муфта поворотная металлорукав-коробка DN 26,М32х1,5,наружная резьба

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Марка ADSK Марка	ТУ 4833-051-47022248-2016
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP40/IP44/IP66/IP67
