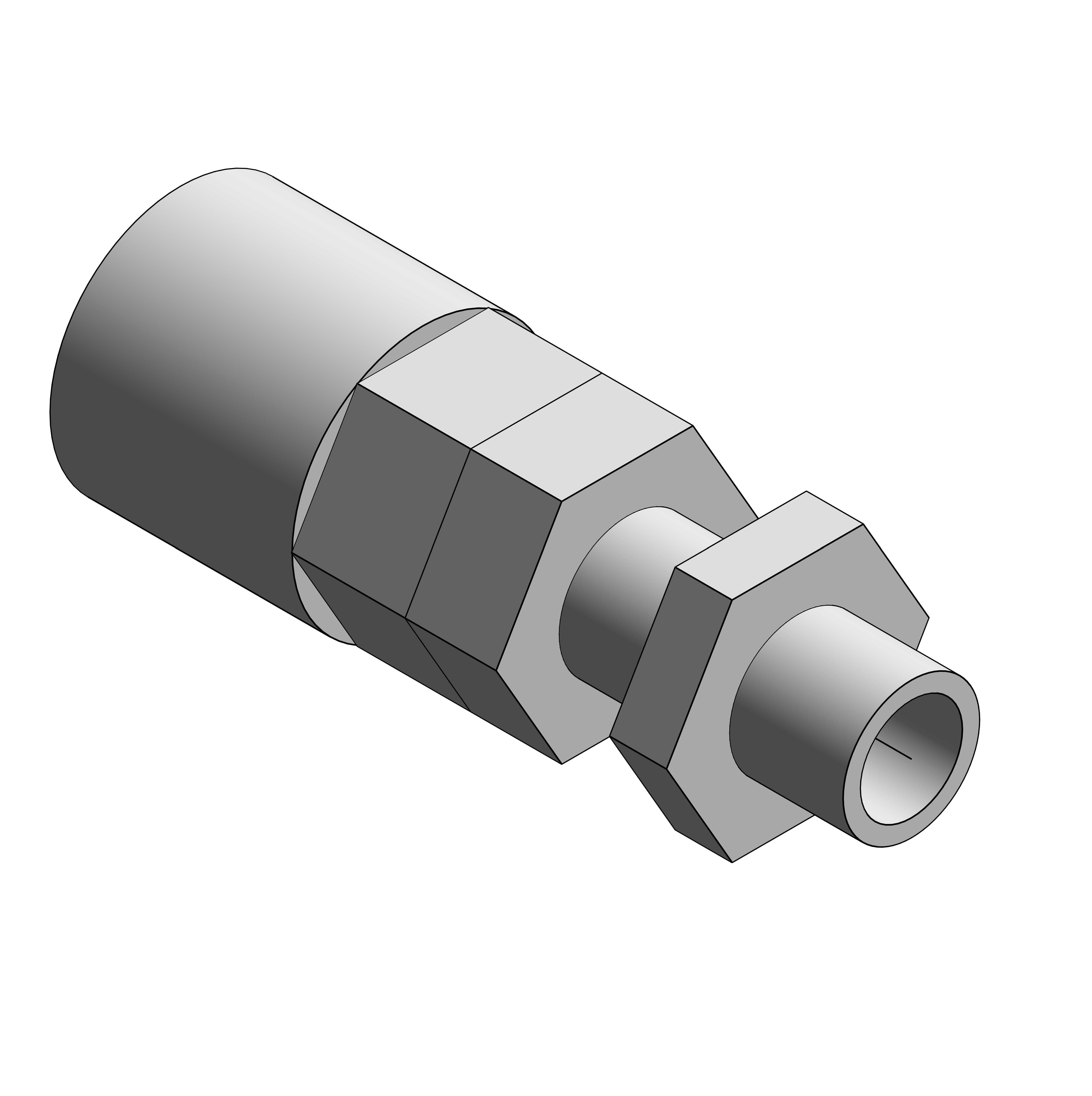

Муфта труба-коробка с уплотнением кабеля

Name: Муфта труба-коробка с уплотнением кабеля
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• герметичный ввод кабеля и трубы в корпуса оборудования, шкафы, щитки, распаечные коробки. Характеристики:
• материал – никелированная латунь;
• температура эксплуатации – от –25 до +120 °С;
• степень защиты – IP 68. Отличительные особенности:
• конструктивно совмещает герметичный кабельный зажим и муфту для жесткой трубы;
• герметичный ввод в корпуса, предотвращающий риск попадания пыли и влаги;
• уплотнительное кольцо надежно обжимает круглый одиночный кабель на вводе в коробку, шкаф. Комплектация:
• при необходимости позицию можно дополнительно укомплектовать гайкой и уплотнительной прокладкой

Файлы для скачивания


rfa	kns_muftatruba-korobkasuplotneniemkabelya_dkc.rfa	528 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_muftatruba-korobkasuplotneniemkabelya_dkc.ifc	92 KB	IFC2X3
txt	kns_muftatruba-korobkasuplotneniemkabelya_dkc.txt	38 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (14)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
DN 16 - M12x1,5	0.09	Муфта труба-коробка DN 16 с уплотнением кабеля, IP68, М12х1,5, д.5 - 9мм	6111P16M120509	Муфта труба-коробка DN 16 с уплотнением кабеля, IP68, М12х1,5, д.5 - 9мм
DN 16 - M16x1,5	0.09	Муфта труба-коробка DN 16 с уплотнением кабеля, IP68, М16х1,5, д.5 - 9мм	6111P16M160509	Муфта труба-коробка DN 16 с уплотнением кабеля, IP68, М16х1,5, д.5 - 9мм
DN 16 - M20x1,5	0.1	Муфта труба-коробка DN 16 с уплотнением кабеля, IP68, М20х1,5, д.8 - 12мм	6111P16M200812	Муфта труба-коробка DN 16 с уплотнением кабеля, IP68, М20х1,5, д.8 - 12мм
DN 20 - M16x1,5	0.12	Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М16х1,5, д.8 - 12мм	6111P20M160812	Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М16х1,5, д.8 - 12мм
DN 20 - M20x1,5	0.1	Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М20х1,5, д.8 - 12мм	6111P20M200812	Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М20х1,5, д.8 - 12мм

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Марка ADSK Марка	ТУ 4833-041-47022248-2016
Материал ADSK Материал	DKC_Латунь_Никелированная_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP68
