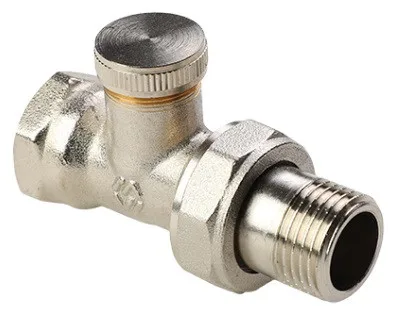

MVI Клапан настроечный прямой TR.112

Name: MVI Клапан настроечный прямой TR.112
Brand: MVI

Обновлено в 2024 году

Описание

Настроечные радиаторные клапаны MVI предназначены для монтажной настройки (балансировки) расчетного расхода теплоносителя через отопительные приборы систем водяного отопления. Другая важна функция - отключение отопительного прибора. Клапаны серии TR.11 могут также использоваться на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам клапана. Наличие полусгона позволяет монтировать и демонтировать настроечный клапан без демонтажа трубопровода. Латунная заглушка предохраняет клапан от несанкционированного вмешательства в монтажную настройку. Рабочая температура – до 110 ºС, давление – до 10 бар.

Файлы для скачивания


rfa	MVI_Клапан_настроечный_прямой (v.2020).rfa	888 KB	Revit 2020
rfa	MVI_Клапан_настроечный_прямой (v.2019).rfa	860 KB	Revit 2019
rfa	MVI_Клапан_настроечный_прямой (v.2018).rfa	1008 KB	Revit 2018

Типоразмеры (2)

Наименование	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Коэффициент K
1/2"	0,156 кг	Клапан настроечный прямой 1/2"	15 мм	TR.112.04	Клапан настроечный прямой 1/2"	1.52
3/4"	0,229 кг	Клапан настроечный прямой 3/4"	20 мм	TR.112.05	Клапан настроечный прямой 3/4"	1.62

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	35 mm
Ширина	16 mm
Длина	69 mm
Вес	160 g
Диаметр	16 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	Шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО Йорхе Рус
Kvs	0
Кран	Пластмасса, непрозрачная, белая
Тело	Хром
