MVI Коллекторная группа с расходомерами MS-5 5

Name: MVI Коллекторная группа с расходомерами MS-5 5
Brand: MVI

Обновлено в 2024 году

Описание

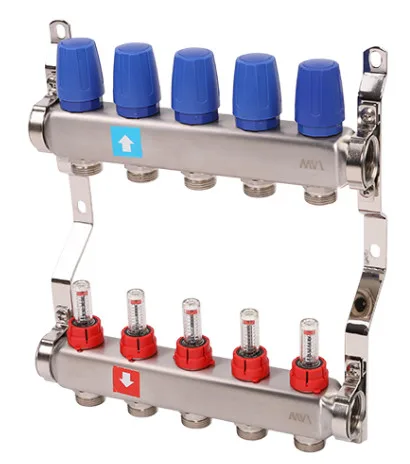

Коллекторные блоки MVI предназначены для распределения потока рабочей среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы. Коллекторный блок объединяет в себе подающий и обратный коллекторы из нержавеющей стали, ручные настроечные клапаны c расходомерами, термостатические клапаны (с возможностью установки электротермического сервопривода) и крепежные кронштейны. Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе. Коллекторные блоки выпускаются с количеством выходов от 2 до 12. Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).

Файлы для скачивания


rfa	MVI_Коллекторная_группа_с расходомерами_MS-5_5 (v.2020).rfa	2.3 MB	Revit 2020
rfa	MVI_Коллекторная_группа_с расходомерами_MS-5_5 (v.2019).rfa	2.3 MB	Revit 2019
rfa	MVI_Коллекторная_группа_с расходомерами_MS-5_5 (v.2018).rfa	4.0 MB	Revit 2018

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	331 mm
Ширина	55 mm
Длина	280 mm
Вес	2719 g
Диаметр	20 mm
Параметры в файлах моделей
TypeName	1"
Единица измерения ADSK_Единица измерения	Шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО Йорхе Рус
Код изделия ADSK_Код изделия	MS.505.06
Масса Текст ADSK Масса Текст	2,719 кг
