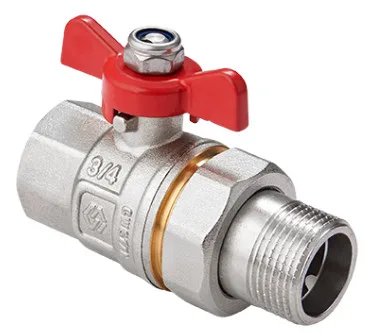

MVI Кран шаровый с полусгоном внутренняя-наружная бабочка прямой BV.520
Обновлено в 2024 годуОписание
Файлы для скачивания
| rfa | MVI_Кран шаровый_с_полусгоном_внутренняя-наружная_бабочка_прямой (v.2020).rfa | 916 KB | Revit 2020 | |
| rfa | MVI_Кран шаровый_с_полусгоном_внутренняя-наружная_бабочка_прямой (v.2019).rfa | 888 KB | Revit 2019 | |
| rfa | MVI_Кран шаровый_с_полусгоном_внутренняя-наружная_бабочка_прямой (v.2018).rfa | 1.0 MB | Revit 2018 |
Типоразмеры (3)
| Наименование | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Диаметр условный ADSK_Диаметр условный | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Kvs | Коэффициент K |
|---|---|---|---|---|---|---|---|
| 1/2" | 0,211 кг | Кран шаровый полнопроходный с полусгоном, резьба внутренняя-наружная, ручка бабочка 1/2 (красная) прямой" | 15 мм | BV.520.04 | Кран шаровый полнопроходный с полусгоном, резьба внутренняя-наружная, ручка бабочка 1/2 (красная) прямой" | 10.6 | 10.6 |
| 3/4" | 0,322 кг | Кран шаровый полнопроходный с полусгоном, резьба внутренняя-наружная, ручка бабочка 3/4 (красная) прямой" | 20 мм | BV.520.05 | Кран шаровый полнопроходный с полусгоном, резьба внутренняя-наружная, ручка бабочка 3/4 (красная) прямой" | 21.22 | 21.22 |
| 1" | 0,561 кг | Кран шаровый полнопроходный с полусгоном, резьба внутренняя-наружная, ручка бабочка 1" (красная) прямой | 25 мм | BV.520.06 | Кран шаровый полнопроходный с полусгоном, резьба внутренняя-наружная, ручка бабочка 1" (красная) прямой | 32.7 | 32.7 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Арматура |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 50 mm |
| Ширина | 30 mm |
| Длина | 75 mm |
| Вес | 211 g |
| Диаметр | 15 mm |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | Шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО Йорхе Рус |
| Кран | Сталь, окрашенная, красная |
| Тело | Хром |
| Тип ручки | Рукоятка бабочка |
