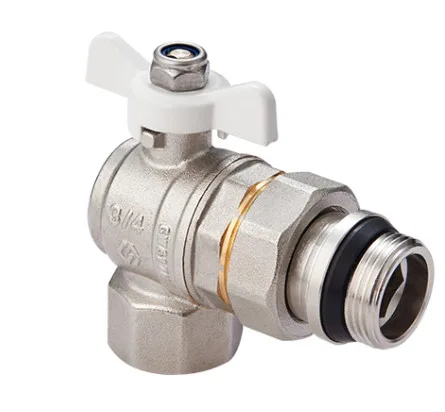

MVI Кран шаровый с полусгоном с кольцом внутренняя-наружная бабочка угловой BV.523

Name: MVI Кран шаровый с полусгоном с кольцом внутренняя-наружная бабочка угловой BV.523
Brand: MVI

Обновлено в 2024 году

Описание

Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Температурный интервал -20 ºС до +120 ºС. Ремонтопригоден. Срок службы 30 лет. Продукция застрахована от приченения ущерба третьим лицам на 50 000 000 рублей.

Файлы для скачивания


rfa	MVI_Кран шаровый_с_полусгоном_с_кольцом_внутренняя-наружная_бабочка_угловой (2020).rfa	932 KB	Revit 2020
rfa	MVI_Кран шаровый_с_полусгоном_с_кольцом_внутренняя-наружная_бабочка_угловой (2019).rfa	900 KB	Revit 2019
rfa	MVI_Кран шаровый_с_полусгоном_с_кольцом_внутренняя-наружная_бабочка_угловой (2018).rfa	1.1 MB	Revit 2018

Типоразмеры (2)

Наименование	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Kvs	Коэффициент K
1/2"	0,242 кг	Кран шаровый полнопроходный с полусгоном с саморегулирующимся кольцом, резьба внутренняя-наружная, ручка бабочка 1/2 (белая) уголвой"	15 мм	BV.523.04	Кран шаровый полнопроходный с полусгоном с саморегулирующимся кольцом, резьба внутренняя-наружная, ручка бабочка 1/2 (белая) уголвой"	10.6	10.6
3/4"	0,386 кг	Кран шаровый полнопроходный с полусгоном с саморегулирующимся кольцом, резьба внутренняя-наружная, ручка бабочка 3/4 (белая) угловой"	20 мм	BV.523.05	Кран шаровый полнопроходный с полусгоном с саморегулирующимся кольцом, резьба внутренняя-наружная, ручка бабочка 3/4 (белая) угловой"	21.22	21.22

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	69 mm
Ширина	30 mm
Длина	71 mm
Вес	242 g
Диаметр	15 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	Шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО Йорхе Рус
Кран	Сталь, окрашенная, белая
Тело	Хром
Тип ручки	Рукоятка бабочка
