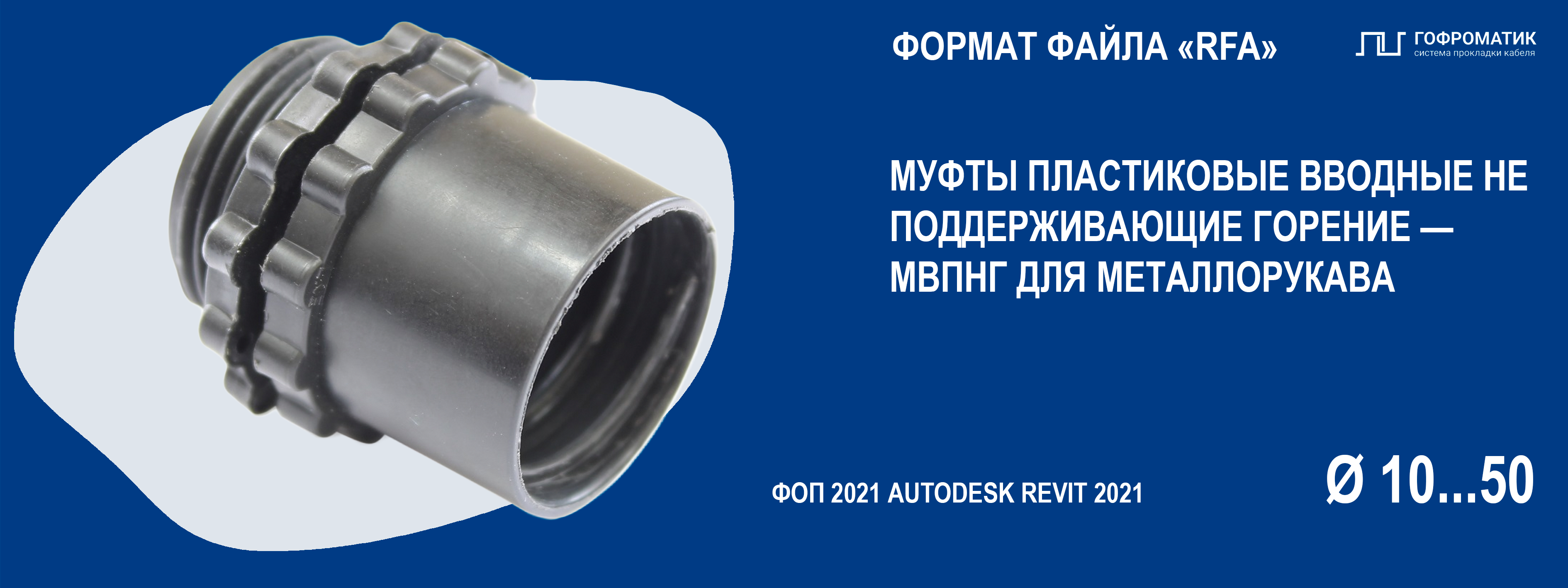

МВПНГ (10...50) — МУФТЫ ВВОДНЫЕ ПЛАСТИКОВЫЕ НЕ ПОДДЕРЖИВАЮЩИЕ ГОРЕНИЕ (ДЛЯ МЕТАЛЛОРУКАВА)

Обновлено 3 дня назад

Описание

Муфта Вводная Пластиковая не поддерживающая горения предназначена для ввода металлорукава в распределительные шкафы. Имеют внутреннею резьбу, соответствующую шагу навивки металлорукава данного диаметра.

Файлы для скачивания


stp	МВпнг-10 (zeta40710).stp	166 KB	—
rfa	ZETA_R21_46 Муфта МВпнг.rfa	516 KB	—
stp	МВпнг-12 (zeta40717).stp	166 KB	—
stp	МВпнг-15 (zeta40711).stp	171 KB	—
stp	МВпнг-20 (zeta40712).stp	96 KB	—

Типоразмеры (8)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Длина	Ду	Описание	Тип и размер резьбы D
Муфта вводная пластиковая МВпнг-50 ГОФРОМАТИК	МВпнг-50	0.063	0,063	Муфта вводная пластиковая МВпнг-50 ГОФРОМАТИК	zeta40716	69 мм	50 мм	Муфта Вводная Пластиковая МВпнг-50 не поддерживающая горения предназначена для ввода металлорукава в распределительные шкафы. Имеют внутреннею резьбу 60,9 мм, соответствующую шагу навивки металлорукава данного диаметра.	G2-B
Муфта вводная пластиковая МВпнг-38 ГОФРОМАТИК	МВпнг-38	0.033	0,033	Муфта вводная пластиковая МВпнг-38 ГОФРОМАТИК	zeta40715	56 мм	38 мм	Муфта Вводная Пластиковая МВпнг-38 не поддерживающая горения предназначена для ввода металлорукава в распределительные шкафы. Имеют внутреннею резьбу 47,8 мм, соответствующую шагу навивки металлорукава данного диаметра.	G1-1/2-B
Муфта вводная пластиковая МВпнг-32 ГОФРОМАТИК	МВпнг-32	0.021	0,021	Муфта вводная пластиковая МВпнг-32 ГОФРОМАТИК	zeta40714	47 мм	32 мм	Муфта Вводная Пластиковая МВпнг-32 не поддерживающая горения предназначена для ввода металлорукава в распределительные шкафы. Имеют внутреннею резьбу 39,8 мм, соответствующую шагу навивки металлорукава данного диаметра.	G1-1/4"-B
Муфта вводная пластиковая МВпнг-25 ГОФРОМАТИК	МВпнг-25	0.016	0,016	Муфта вводная пластиковая МВпнг-25 ГОФРОМАТИК	zeta40713	45 мм	25 мм	Муфта Вводная Пластиковая МВпнг-25 не поддерживающая горения предназначена для ввода металлорукава в распределительные шкафы. Имеют внутреннею резьбу 32,3 мм, соответствующую шагу навивки металлорукава данного диаметра.	G1-B
Муфта вводная пластиковая МВпнг-20 ГОФРОМАТИК	МВпнг-20	0.008	0,008	Муфта вводная пластиковая МВпнг-20 ГОФРОМАТИК	zeta40712	38 мм	20 мм	Муфта Вводная Пластиковая МВпнг-20 не поддерживающая горения предназначена для ввода металлорукава в распределительные шкафы. Имеют внутреннею резьбу 25,2 мм, соответствующую шагу навивки металлорукава данного диаметра.	G3/4-B

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Кабельные муфты
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Пластик
Наименование краткое ADSK_Наименование краткое	Муфта
