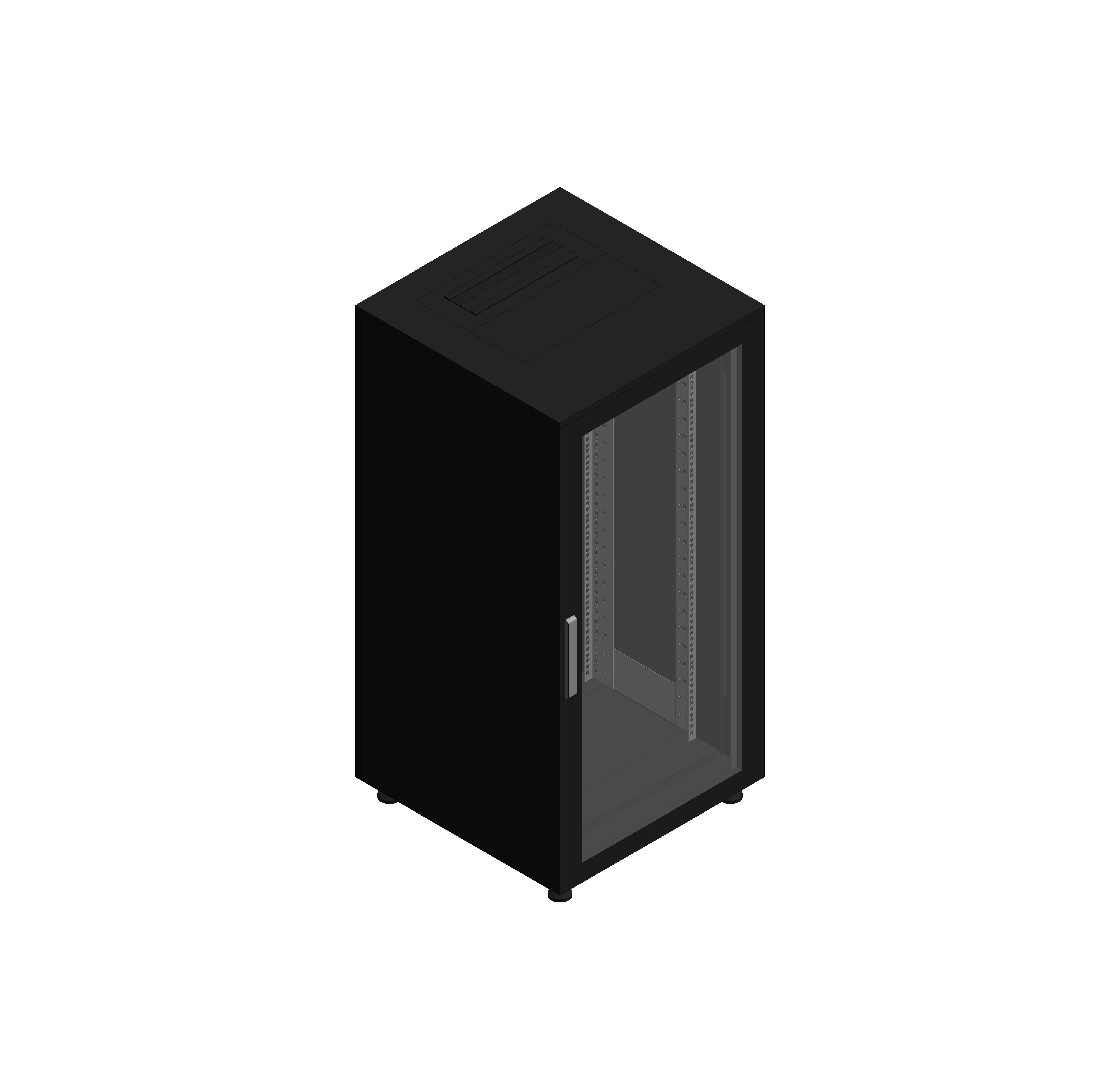

Напольный шкаф 24U двери стекло/сплошная

Name: Напольный шкаф 24U двери стекло/сплошная
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Отличительные особенности и преимущества_x000D_ • распределенная полезная нагрузка 1500 кг;_x000D_ • возможность установки потолочных вентиляционных модулей, не занимающих юниты;_x000D_ • закаленное стекло толщиной 4 мм в раме фронтальной двери;_x000D_ • площадь перфорации дверей 82% для обеспечения надежного охлаждения установленного оборудования;_x000D_ • полная взаимозаменяемость передних и задних дверей;_x000D_ • возможность установки одностворчатых дверей для открытия справа или слева;_x000D_ • лазерная юнитовая разметка 19-дюймовых вертикальных монтажных профилей для легкого позиционирования устанавливаемого оборудования;_x000D_ • поставка в разобранном виде облегчает доставку до места будущего расположения шкафа;_x000D_ • точное позиционирование элементов силового каркаса при сборке обеспечено конструктивно;_x000D_ • поставка шкафа под единым кодом.

Файлы для скачивания


rfa	kns_napolnyyshkaf24u_dkc.rfa	2.7 MB	Revit 2019
rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
ifc	kns_napolnyyshkaf24u_dkc.ifc	28.3 MB	IFC2X3
txt	kns_napolnyyshkaf24u_dkc.txt	43 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (12)

Наименование	Группирование ADSK Группирование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Количество фальшпанелей	Материал организатора воздушных потоков	Материал_задней двери	Нечетное число фальшпанелей	Уполотнитель кабельного ввода	Четное число фальшпанелей	Четыре фальшпанели
600х600_Серый	Серверный шкаф	99	DKC_Металл_Серый	Напольный шкаф 24U 600х600 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	R5IT2466GS	Напольный шкаф 24U 600х600 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	2	КНС_ОрганизаторВоздушныхПотоков_DKC : RAL7035	DKC_Металл_Серый	False	КНС_УплотнительКабельногоВводаВложенное_DKC : 600мм	True	False
600х800_Серый	Серверный шкаф	102	DKC_Металл_Серый	Напольный шкаф 24U 600х800 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	R5IT2468GS	Напольный шкаф 24U 600х800 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	3	КНС_ОрганизаторВоздушныхПотоков_DKC : RAL7035	DKC_Металл_Серый	True	КНС_УплотнительКабельногоВводаВложенное_DKC : 600мм	False	False
600х1000_Серый	Серверный шкаф	113	DKC_Металл_Серый	Напольный шкаф 24U 600х1000 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	R5IT2461GS	Напольный шкаф 24U 600х1000 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	4	КНС_ОрганизаторВоздушныхПотоков_DKC : RAL7035	DKC_Металл_Серый	False	КНС_УплотнительКабельногоВводаВложенное_DKC : 600мм	True	True
800х800_Серый	Коммутационый шкаф	117.5	DKC_Металл_Серый	Напольный шкаф 24U 800х800 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	R5IT2488GS	Напольный шкаф 24U 800х800 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	3	КНС_ОрганизаторВоздушныхПотоков_DKC : RAL7035	DKC_Металл_Серый	True	КНС_УплотнительКабельногоВводаВложенное_DKC : 800мм	False	False
800х1000_Серый	Коммутационый шкаф	127.2	DKC_Металл_Серый	Напольный шкаф 24U 800х1000 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	R5IT2481GS	Напольный шкаф 24U 800х1000 двери стекло/сплошная, укомплектован вводом и заглушками RAL7011/7035	4	КНС_ОрганизаторВоздушныхПотоков_DKC : RAL7035	DKC_Металл_Серый	False	КНС_УплотнительКабельногоВводаВложенное_DKC : 800мм	True	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP20
ETIM Article Class	EC002499
Изготовитель	DKC
