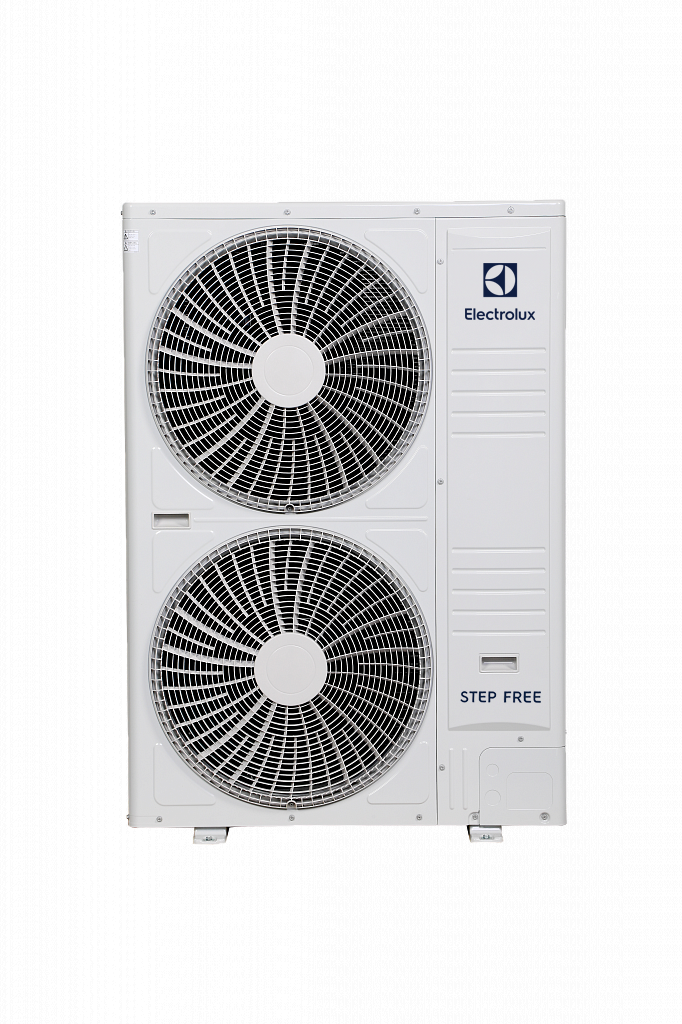

Наружный блок Electrolux, Qх=14,0 кВт, Qт=16,0 кВт ESVMO-SF-140-SH

Name: Наружный блок Electrolux, Qх=14,0 кВт, Qт=16,0 кВт ESVMO-SF-140-SH
Brand: Русклимат

Обновлено в 2021 году

Описание

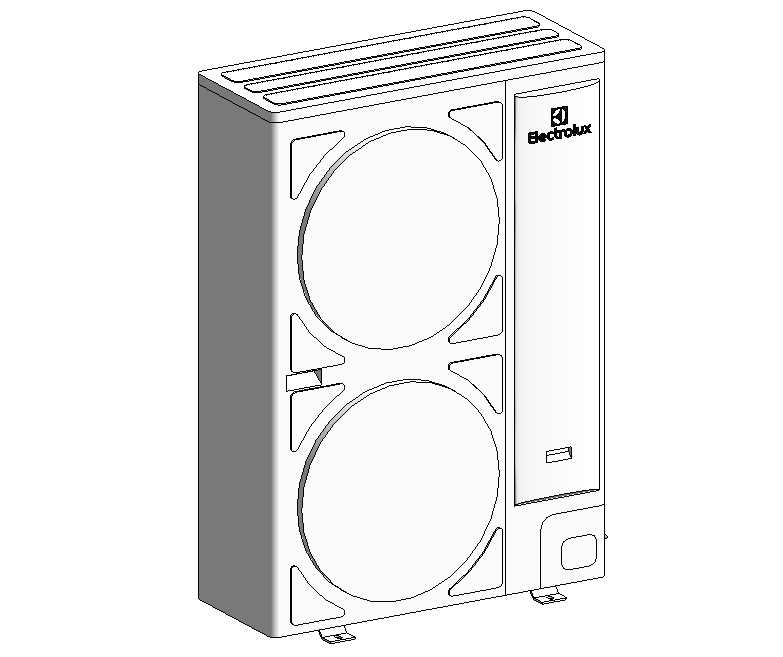

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО.
Уникальные компактные трехфазные блоки: высочайшие показатели энергоэффективности, низкий уровень шума, интеллектуальная система оттаивания в режиме обогрева, защищенный от коррозии теплообменник, удобство монтажа.
• Холодопроизводительность 14,0 квт
• Гибкость в создании системы.
• Размещение как на горизонтальных, так и на вертикальных поверхностях.
• Общая длина трассы — 120 метров.
• Подключение до 11 внутренних блоков.
• Широкий диапазон условий эксплуатации -5~46/-20~15.5 С

Файлы для скачивания


rfa	electrolux_narujnyyblokkondicionera_esvmo_sf_120-160hsh.rfa	980 KB	Revit 2017
rvt	electrolux_modelispecifikaciya.rvt	16.3 MB	Revit 2017

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Количество фаз ADSK_Количество фаз	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Заводская заправка хладагента	Количество подключаемых внутренних блоков	Максимальная длина труб	Перепад высоты между внутренними блоками	Потребляемая мощность_Обогрев	Потребляемая мощность_Охлаждение	Уровень шума_Обогрев	Уровень шума_Охлаждение
ESVMO-SF-160-SH	ESVMO-SF-160-SH	103	Наружный блок Electrolux, Qх=15,5 кВт, Qт=18,0 кВт	400 В	16 А	3	18000 Вт	15500 Вт	3.6 кг	11	100	15 м	4740 Вт	4440 Вт	52 дБ(А)	50 дБ(А)
ESVMO-SF-140-SH	ESVMO-SF-140-SH	103	Наружный блок Electrolux, Qх=14,0 кВт, Qт=16,0 кВт	400 В	16 А	3	16000 Вт	14000 Вт	3.6 кг	11	100	15 м	4030 Вт	3920 Вт	50 дБ(А)	48 дБ(А)
ESVMO-SF-160-H	ESVMO-SF-160-H	97	Наружный блок Electrolux, Qх=15,5 кВт, Qт=18,0 кВт	230 В	28 А	1	18000 Вт	15500 Вт	4.1 кг	11	75 м	10 м	4470 Вт	4210 Вт	55 дБ(А)	53 дБ(А)
ESVMO-SF-140-H	ESVMO-SF-140-H	95	Наружный блок Electrolux, Qх=14,0 кВт, Qт=16,0 кВт	230 В	28 А	1	16000 Вт	14000 Вт	3.8 кг	11	75 м	10 м	3710 Вт	3460 Вт	54 дБ(А)	52 дБ(А)
ESVMO-SF-120-H	ESVMO-SF-120-H	93	Наружный блок Electrolux, Qх=11,2 кВт, Qт=12,5 кВт	230 В	28 А	1	12500 Вт	11200 Вт	3.8 кг	9	75 м	10 м	2780 Вт	2600 Вт	52 дБ(А)	50 дБ(А)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Кондиционеры, приточные установки
Материалы	Нержавеющая сталь
Размеры
Высота	1380 mm
Ширина	950 mm
Длина	370 mm
Вес	103000 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Electrolux_Корпус наружного блока
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РУСКЛИМАТ
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
