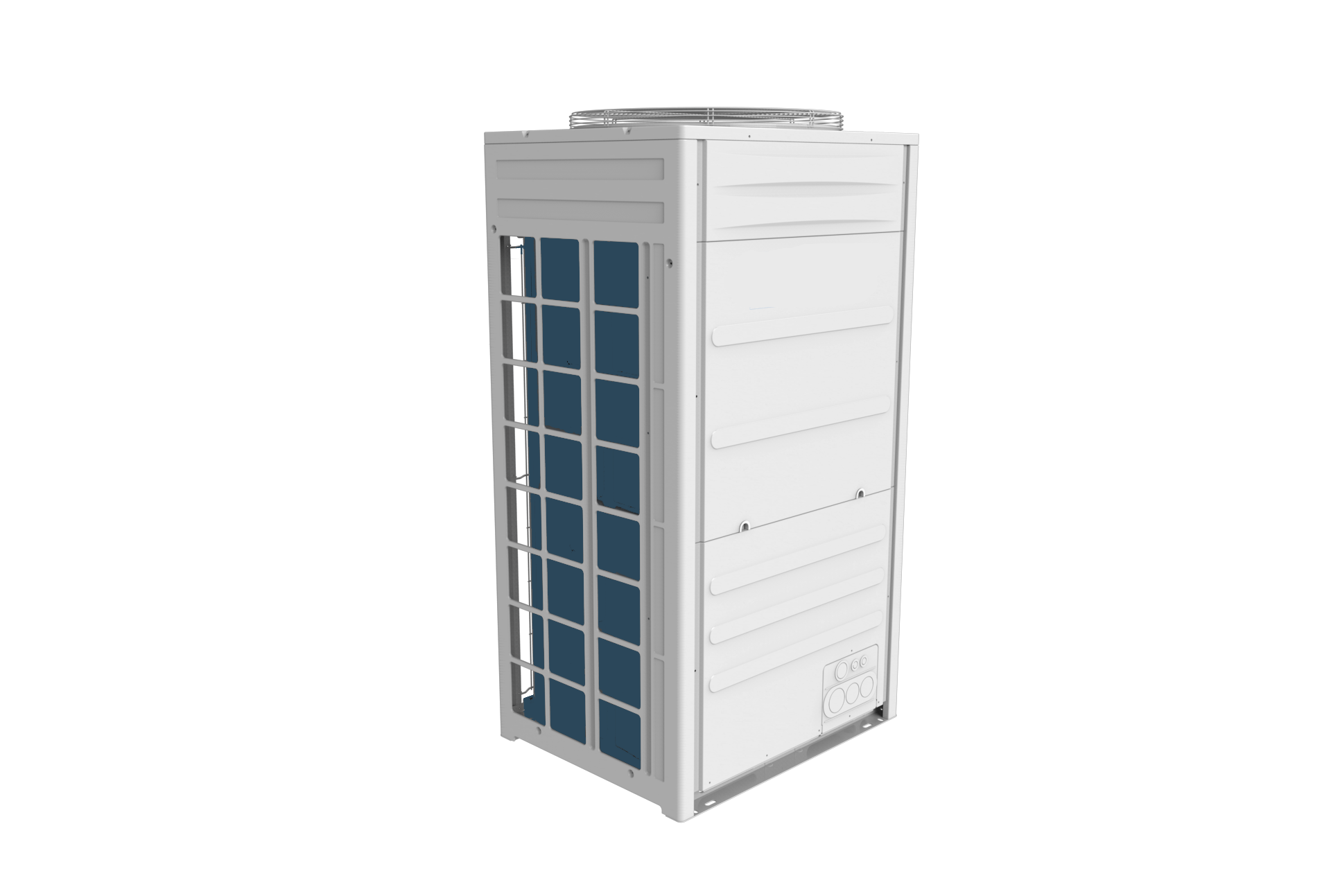

Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт ERXY-335

Name: Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт ERXY-335
Brand: Русклимат

Обновлено в 2020 году

Описание

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО.
Полноразмерные модульные наружные блоки ERXY представлены моделями холодопроизводительностью от 22,4 до 80 кВт. Высокие показатели энергоэффективности. Объединяя наружные блоки, можно создать систему кондиционирования, поддерживающей комфортный температурный режим в независимых зонах.
• Модули от 22,4 о 80 кВт!
• Объединение до 4 модулей в 1 единую систему.
• Подключение до 47 внутренних блоков.
• Работа при 1 включенном внутреннем блоке.
• Гибкость в создании системы.
• Максимальная длина трассы — 1200 метров.
• Возможность использования в качестве ККБ.
• Энергоэффективные компрессоры Mitsubishi Electric.

Файлы для скачивания


rfa	electrolux_narujnyyblokkondicionera_erxy.rfa	1.6 MB	Revit 2017
rvt	electrolux_modelispecifikaciya.rvt	7.9 MB	Revit 2017
ifc	erxy-224.ifc	549 KB	IFC2X3
txt	electrolux_narujnyyblokkondicionera_erxy.txt	5 KB	—

Типоразмеры (11)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Dg	Dj	Блок Габариты	Второй вентилятор	Заводская заправка хладагента	Максимальный рабочий ток	Потребляемая мощность_Нагрев	Потребляемая мощность_Охлаждение
ERXY-224	ERXY-224	224	Наружный блок VRF-системы Electrolux, Qх=22.4 кВт, Qт=25 кВт	11320 В·А	10980 м³/ч	25000 Вт	22400 Вт	19.05	9.53	1730x950x750	False	7.4	17 А	5770 Вт	5210 Вт
ERXY-280	ERXY-280	244	Наружный блок VRF-системы Electrolux, Qх=28 кВт, Qт=31.5 кВт	14809 В·А	10980 м³/ч	31500 Вт	28000 Вт	22.20	9.53	1730x950x750	False	8.6	23 А	7590 Вт	7000 Вт
ERXY-335	ERXY-335	245	Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт	15467 В·А	10980 м³/ч	37500 Вт	33500 Вт	25.40	12.70	1730x950x750	False	9.5	24 А	9210 Вт	8650 Вт
ERXY-400	ERXY-400	297	Наружный блок VRF-системы Electrolux, Qх=40 кВт, Qт=45 кВт	18823 В·А	12000 м³/ч	45000 Вт	40000 Вт	25.40	12.70	1730x1210x750	True	12	29 А	11720 Вт	10530 Вт
ERXY-450	ERXY-450	298	Наружный блок VRF-системы Electrolux, Qх=45 кВт, Qт=50 кВт	21719 В·А	12000 м³/ч	50000 Вт	45000 Вт	28.60	12.70	1730x1210x750	True	12	33 А	13700 Вт	12500 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Кондиционеры, приточные установки
Материалы	Нержавеющая сталь
Размеры
Высота	1780 mm
Ширина	950 mm
Длина	750 mm
Вес	245000 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Electrolux_Корпус
Напряжение ADSK Напряжение	380 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РУСКЛИМАТ
