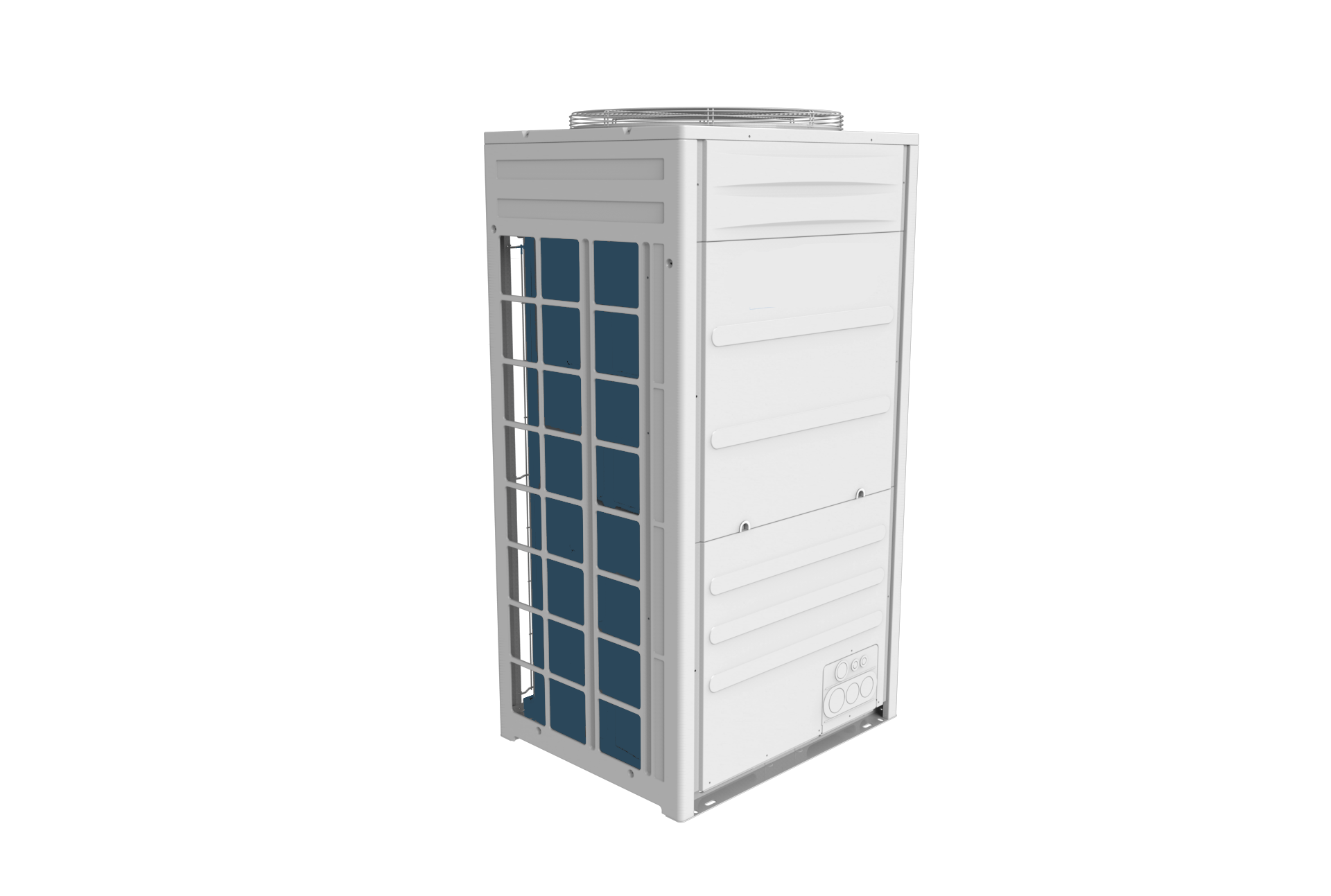

Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт ERXY3-335

Name: Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт ERXY3-335
Brand: Русклимат

Обновлено в 2021 году

Описание

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО.
Полноразмерные модульные наружные блоки ERXY3 представлены моделями от 22,4 до 80 кВт номинальной мощности. Трехтрубная система с рекуперацией тепла может одновременно осуществлять охлаждение и нагрев, что значительно повышает энергоэффективность.
3-трубные наружные блоки с рекуперацией тепла обеспечивают возможность независимой работы каждого внутреннего блока на охлаж-дение или обогрев в период, когда тепловая нагрузка на разные части здания различна.
Для некоторых типов объектов применение систем кондиционирования с независимой работой внутренних блоков на режим охлаждения и обогрева является обязательным условием.

Файлы для скачивания


rfa	electrolux_narujnyyblokkondicionera_erxy3.rfa	928 KB	Revit 2017
rvt	electrolux_modelispecifikaciya.rvt	7.9 MB	Revit 2017
ifc	erxy-224.ifc	549 KB	IFC2X3
txt	electrolux_narujnyyblokkondicionera_erxy3.txt	5 KB	—

Типоразмеры (11)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	DgA	DgB	Dj	Блок Габариты	Второй вентилятор	Заводская заправка хладагента	Максимальный рабочий ток	Потребляемая мощность_Нагрев	Потребляемая мощность_Охлаждение
ERXY3-224	ERXY3-224	226	Наружный блок VRF-системы Electrolux, Qх=22.4 кВт, Qт=25 кВт	11320 В·А	10980 м³/ч	25000 Вт	22400 Вт	19.05	15.88	9.53	1730x950x750	False	7.4	17 А	5200 Вт	4870 Вт
ERXY3-280	ERXY3-280	227	Наружный блок VRF-системы Electrolux, Qх=28 кВт, Qт=31.5 кВт	14809 В·А	10980 м³/ч	31500 Вт	28000 Вт	22.20	19.05	9.53	1730x950x750	False	8.6	23 А	6770 Вт	6750 Вт
ERXY3-335	ERXY3-335	246	Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт	15467 В·А	10980 м³/ч	37500 Вт	33500 Вт	25.40	22.20	12.70	1730x950x750	False	9.5	24 А	9170 Вт	8090 Вт
ERXY3-400	ERXY3-400	289	Наружный блок VRF-системы Electrolux, Qх=40 кВт, Qт=45 кВт	18823 В·А	12000 м³/ч	45000 Вт	40000 Вт	25.40	22.20	12.70	1730x1210x750	True	12	29 А	10820 Вт	10260 Вт
ERXY3-450	ERXY3-450	290	Наружный блок VRF-системы Electrolux, Qх=45 кВт, Qт=50 кВт	21719 В·А	12000 м³/ч	50000 Вт	45000 Вт	28.60	22.20	12.70	1730x1210x750	True	12	33 А	12140 Вт	12160 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Кондиционеры, приточные установки
Материалы	Нержавеющая сталь
Размеры
Высота	1780 mm
Ширина	950 mm
Длина	750 mm
Вес	246000 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Electrolux_Корпус
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РУСКЛИМАТ
