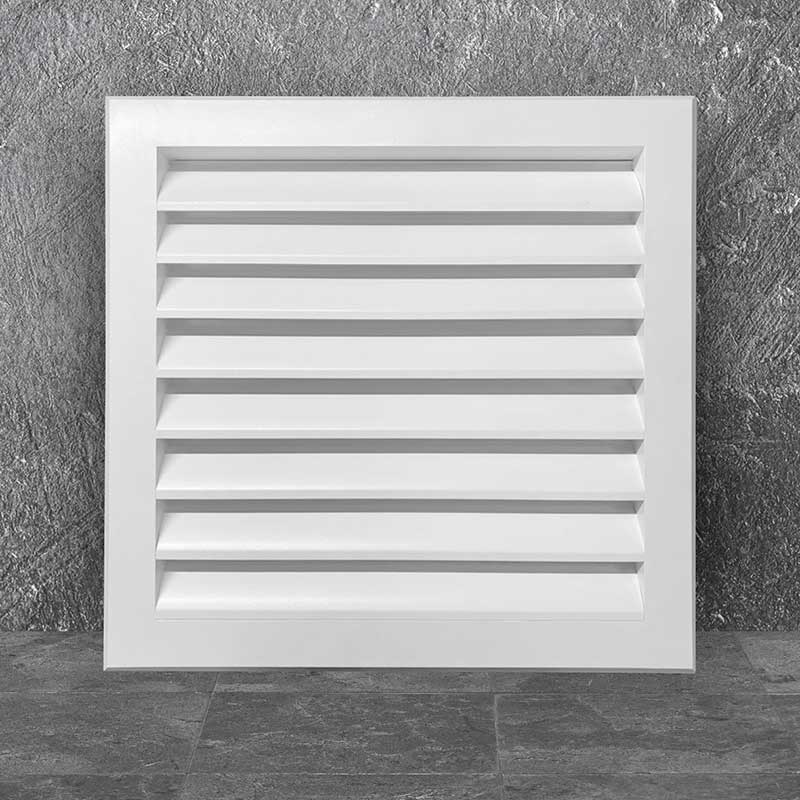

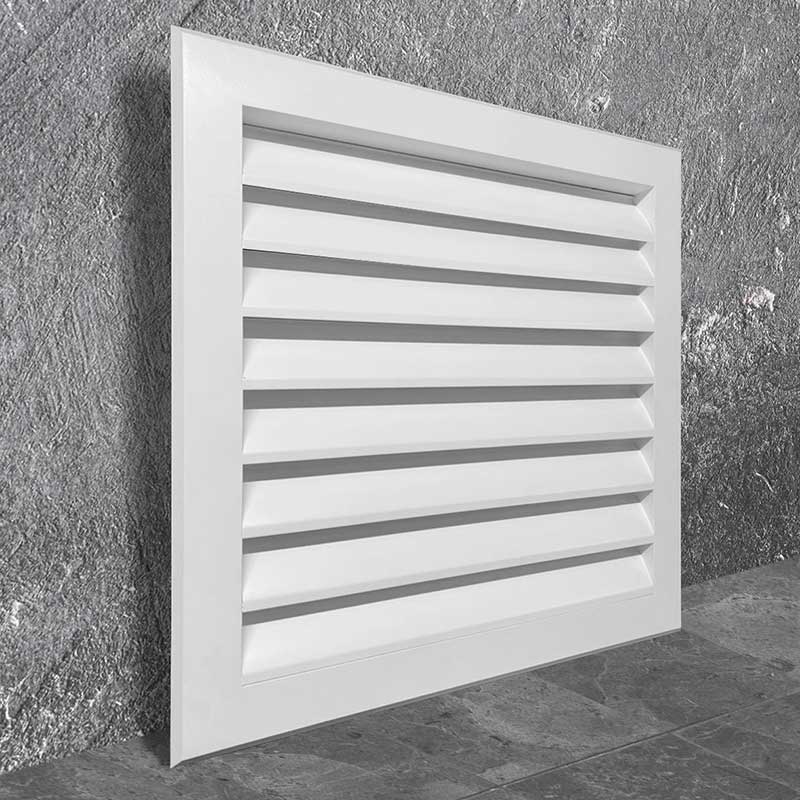

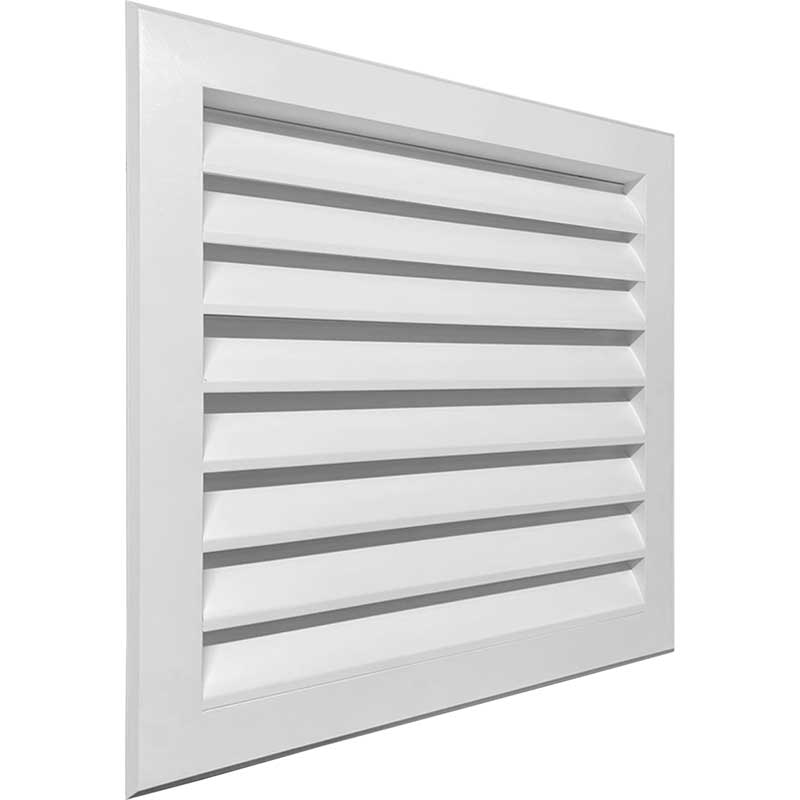

Наружная решетка РН-50

Name: Наружная решетка РН-50
Brand: Вентрешеткиком

Обновлено 8 месяцев назад

Описание

Наружная усиленная решетка РН-50 предназначена для больших проемов. Данная модель отличается от остальных формой жалюзи – они имеют специальную полую перообразную форму с капельником и углом наклона 40˚, что придает решетке жесткость и устойчивость к ветровым нагрузкам при достаточно больших размерах, хорошие аэродинамические свойства и повышенный эстетический вид, а также обеспечивает надёжную защиту от попадания атмосферных осадков.

Решетку РН-50 возможно изготовить любого размера до 6000х3000 мм с гарантированной надёжностью конструкции.

Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

Материалы изготовления. При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL.

Файлы для скачивания


rfa	GR_Решетка_РН-50_Выброс_R21.rfa	1.0 MB	Revit 2021
rfa	GR_Решетка_РН-50_Воздухозабор_R21.rfa	1.0 MB	Revit 2021
doc	Прочтите меня.doc	42 KB	—
pdf	РН-50.pdf	661 KB	—

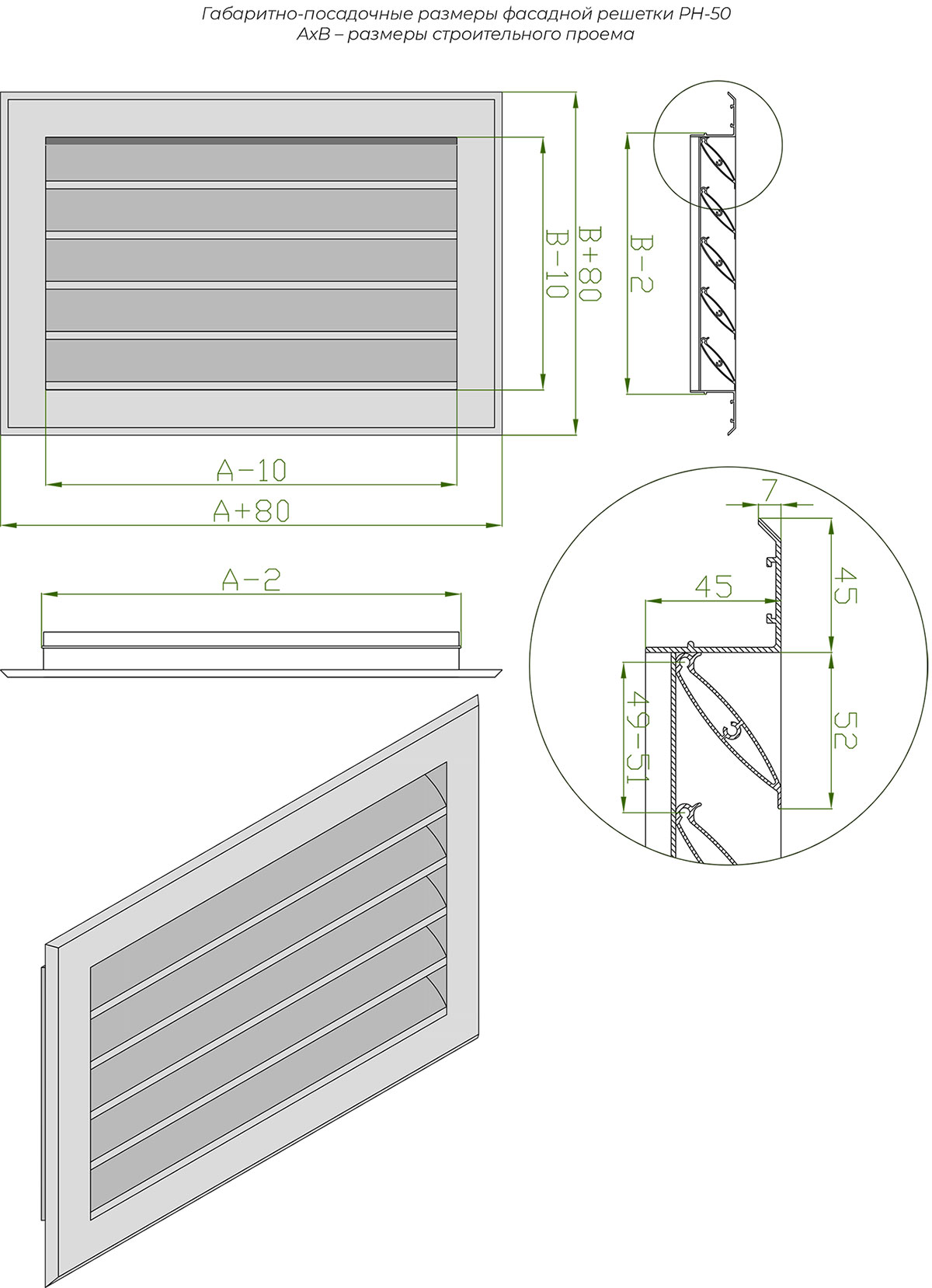

jpg	naruzhnaya_reshetka_rn-50_chertezh.jpg	168 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вытяжные и приточные устройства
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Количество ADSK Количество	1
Разработчик	Кучеров В.А. (+79154115606)
Описание	Наружная усиленная решетка РН-50 предназначена для больших проемов. Данная модель отличается от остальных формой жалюзи – они имеют специальную полую перообразную форму с капельником и углом наклона 40˚, что придает решетке жесткость и устойчивость к ветровым нагрузкам при достаточно больших размерах, хорошие аэродинамические свойства и повышенный эстетический вид, а также обеспечивает надёжную защиту от попадания атмосферных осадков.
URL страницы изделия ADSK_URL страницы изделия	https://grilles.ru/catalog/naruznye/88-naruznaya-resetka-rn-50
TypeName	РН-50
