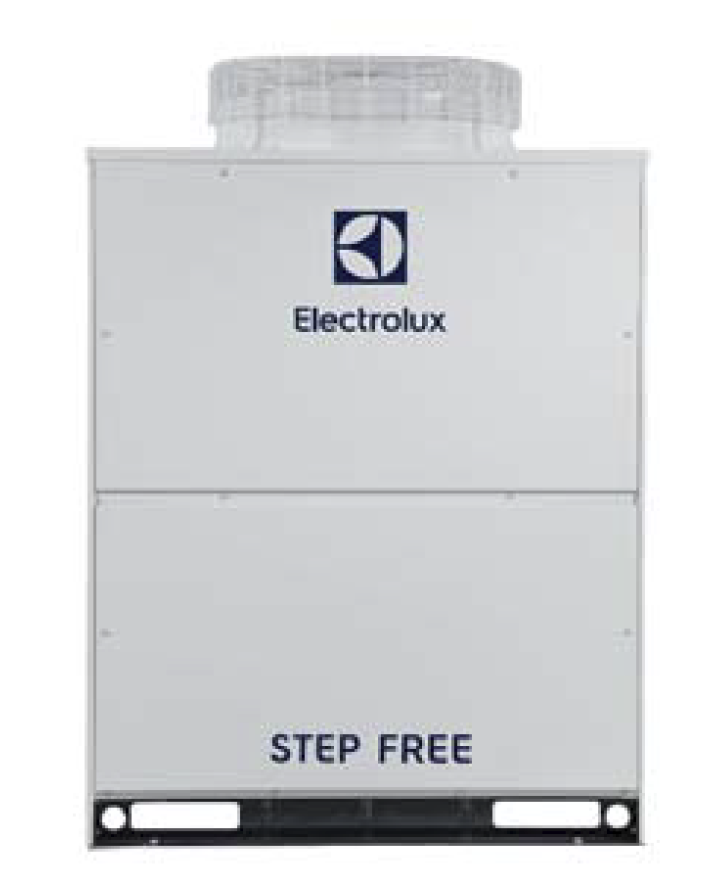

Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт ESVMO-SF-335-A

Name: Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт ESVMO-SF-335-A
Brand: Русклимат

Обновлено в 2021 году

Описание

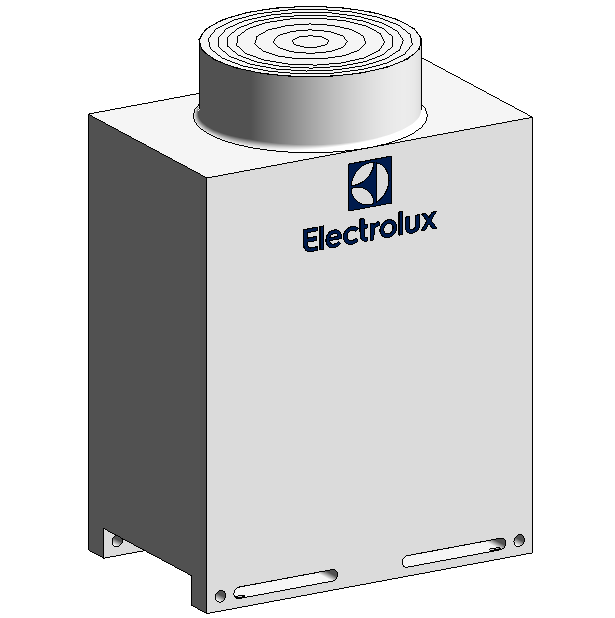

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО.
Полноразмерные наружные блоки ESVMO-SF-A представлены моделями холодопроизводительностью от 22,4 до 45 кВт.
• Гибкость в создании системы.
• Объединение до 4 модулей в 1 единую систему.
• Максимальная длина трассы — 1000 метров.
• Подключение до 26 внутренних блоков.
• Лучшее решение в эконом-сегменте!
• Энергоэффективные компрессоры Mitsubishi Electric.

Файлы для скачивания


rfa	electrolux_narujnyyblokkondicionera_esvmo-sf-a.rfa	828 KB	Revit 2017
rvt	electrolux_modelispecifikaciya.rvt	7.9 MB	Revit 2017
ifc	erxy-224.ifc	549 KB	IFC2X3
txt	electrolux_narujnyyblokkondicionera_esvmo-sf-a.txt	3 KB	—

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Dg	Dj	Блок Габариты	Второй вентилятор	Заводская заправка хладагента	Максимальный рабочий ток	Потребляемая мощность_Нагрев	Потребляемая мощность_Охлаждение
ESVMO-SF-224-A	ESVMO-SF-224-A	197	Наружный блок VRF-системы Electrolux, Qх=22.4 кВт, Qт=25 кВт	11320 В·А	9300 м³/ч	25000 Вт	22400 Вт	19.05	9.53	1720x950x750	False	6.5	17 А	5620 Вт	5250 Вт
ESVMO-SF-280-A	ESVMO-SF-280-A	197	Наружный блок VRF-системы Electrolux, Qх=28 кВт, Qт=31.5 кВт	14809 В·А	10200 м³/ч	31500 Вт	28000 Вт	22.20	9.53	1720x950x750	False	6.5	19 А	7610 Вт	7310 Вт
ESVMO-SF-335-A	ESVMO-SF-335-A	224	Наружный блок VRF-системы Electrolux, Qх=33.5 кВт, Qт=37.5 кВт	15467 В·А	10500 м³/ч	37500 Вт	33500 Вт	25.40	12.70	1720x1210x750	False	9	23 А	8890 Вт	8570 Вт
ESVMO-SF-400-A	ESVMO-SF-400-A	227	Наружный блок VRF-системы Electrolux, Qх=40 кВт, Qт=45 кВт	18823 В·А	11400 м³/ч	45000 Вт	40000 Вт	25.40	12.70	1720x1210x750	True	9	28 А	11080 Вт	11050 Вт
ESVMO-SF-450-A	ESVMO-SF-450-A	247	Наружный блок VRF-системы Electrolux, Qх=45 кВт, Qт=50 кВт	21719 В·А	11400 м³/ч	50000 Вт	45000 Вт	28.60	12.70	1720x1210x750	True	10.5	31 А	12470 Вт	13160 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Кондиционеры, приточные установки
Материалы	Нержавеющая сталь
Размеры
Высота	1720 mm
Ширина	950 mm
Длина	750 mm
Вес	224000 g
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Electrolux_Корпус
Напряжение ADSK Напряжение	380 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РУСКЛИМАТ
