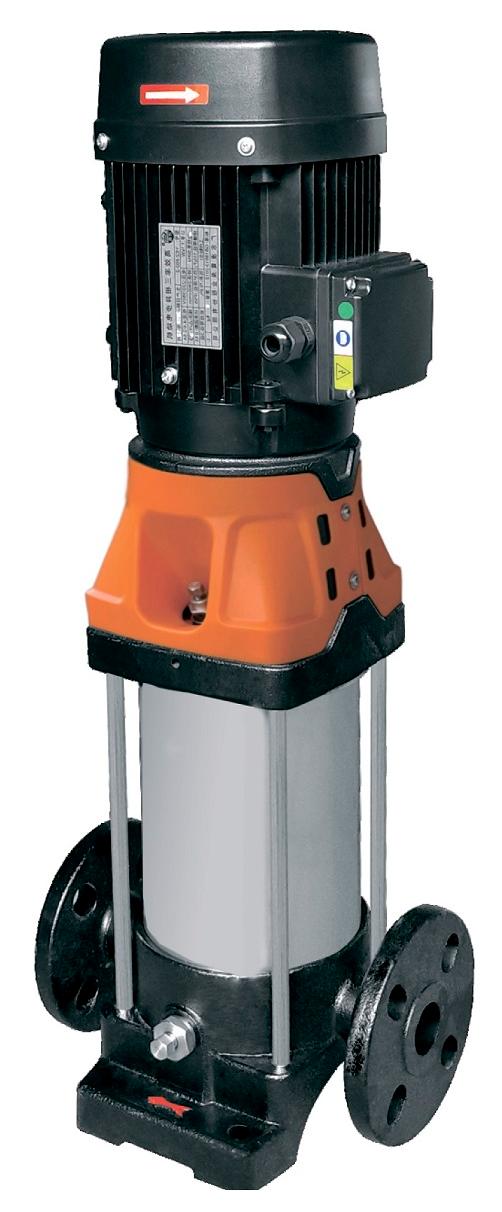

Вертикальный многоступенчатый центробежный насос CV 5, DN32, PN25 (IE3)

Name: Вертикальный многоступенчатый центробежный насос CV 5, DN32, PN25 (IE3)
Brand: Промресурс

Обновлено 9 месяцев назад

Описание

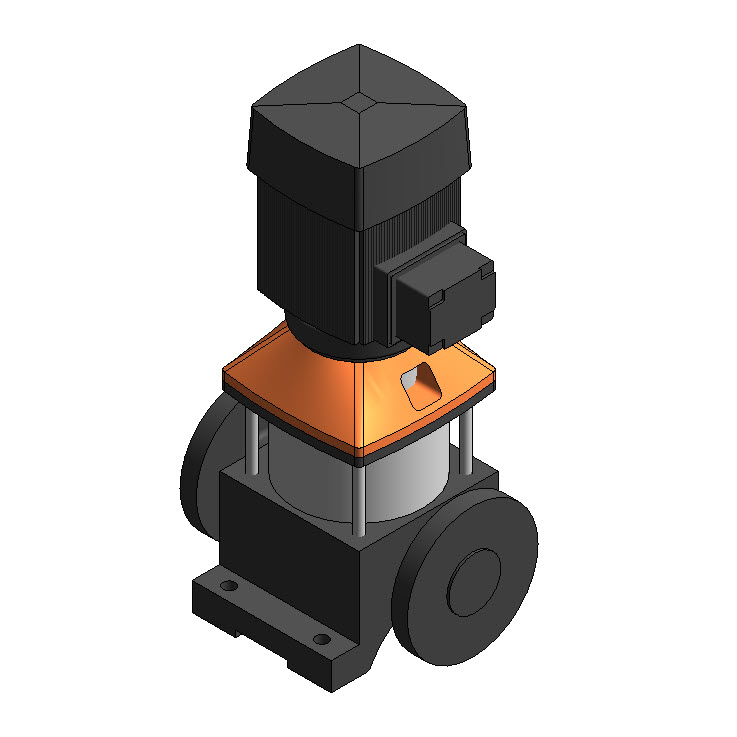

Насосы выполнены в категории «Оборудование» в двух уровнях детализации. На высокой — объёмная модель с проработанной геометрией, на средней и низкой — условное графическое обозначение. Версия файлов Autodesk Revit 2019. Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Файлы для скачивания


rvt	Wellmix_Библиотека моделей_r2019_v6 .rvt	119.6 MB	Revit 2019
rfa	wellmix_nasosvertikalnyy_cv5.rfa	1020 KB	Revit 2019
pdf	Wellmix_Инструкция_по_работе_с_моделями_v6.pdf	1.5 MB	—
zip	dwg_cv5.zip	4.0 MB	—
zip	step_cv5.zip	1.9 MB	—

Типоразмеры (23)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Wellmix_Максимальный напор	Wellmix_Номинальный напор
CV 5-02-0-HQCV 3х380V 50Hz IE3 (0,37 кВт)	CV 5-2-0-HQCV	23	23	Вертикальный многоступенчатый центробежный насос CV 5-2, DN32, PN25, Hmax=17 м (IE3)	1 А	25019977	Wellmix CV 5-2-0-HQCV	0.37 кВт	0.37 кВ·А	17	11
CV 5-03-0-HQCV 3х380V 50Hz IE3 (0,55 кВт)	CV 5-3-0-HQCV	23	23	Вертикальный многоступенчатый центробежный насос CV 5-3, DN32, PN25, Hmax=21 м (IE3)	1 А	25019976	Wellmix CV 5-3-0-HQCV	0.55 кВт	0.55 кВ·А	21	15
CV 5-04-0-HQCV 3х380V 50Hz IE3 (0,55 кВт)	CV 5-4-0-HQCV	25	25	Вертикальный многоступенчатый центробежный насос CV 5-4, DN32, PN25, Hmax=28 м (IE3)	1 А	25019975	Wellmix CV 5-4-0-HQCV	0.55 кВт	0.55 кВ·А	28	20
CV 5-05-0-HQCV 3х380V 50Hz IE3 (0,75 кВт)	CV 5-5-0-HQCV	25	25	Вертикальный многоступенчатый центробежный насос CV 5-5, DN32, PN25, Hmax=32 м (IE3)	2 А	25019974	Wellmix CV 5-5-0-HQCV	0.75 кВт	0.75 кВ·А	32	24.5
CV 5-06-0-HQCV 3х380V 50Hz IE3 (1,1 кВт)	CV 5-6-0-HQCV	29	29	Вертикальный многоступенчатый центробежный насос CV 5-6, DN32, PN25, Hmax=39 м (IE3)	3 А	25019973	Wellmix CV 5-6-0-HQCV	1.10 кВт	1.10 кВ·А	39	30

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Нержавеющая сталь, Пластик, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	380 В
Диаметр условный ADSK_Диаметр условный	32 мм
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	WELLMIX PUMP INDUSTRIAL
