Циркуляционный насос серии WRE, DN40-DN65, PN10

Name: Циркуляционный насос серии WRE, DN40-DN65, PN10
Brand: Промресурс

Обновлено 9 месяцев назад

Описание

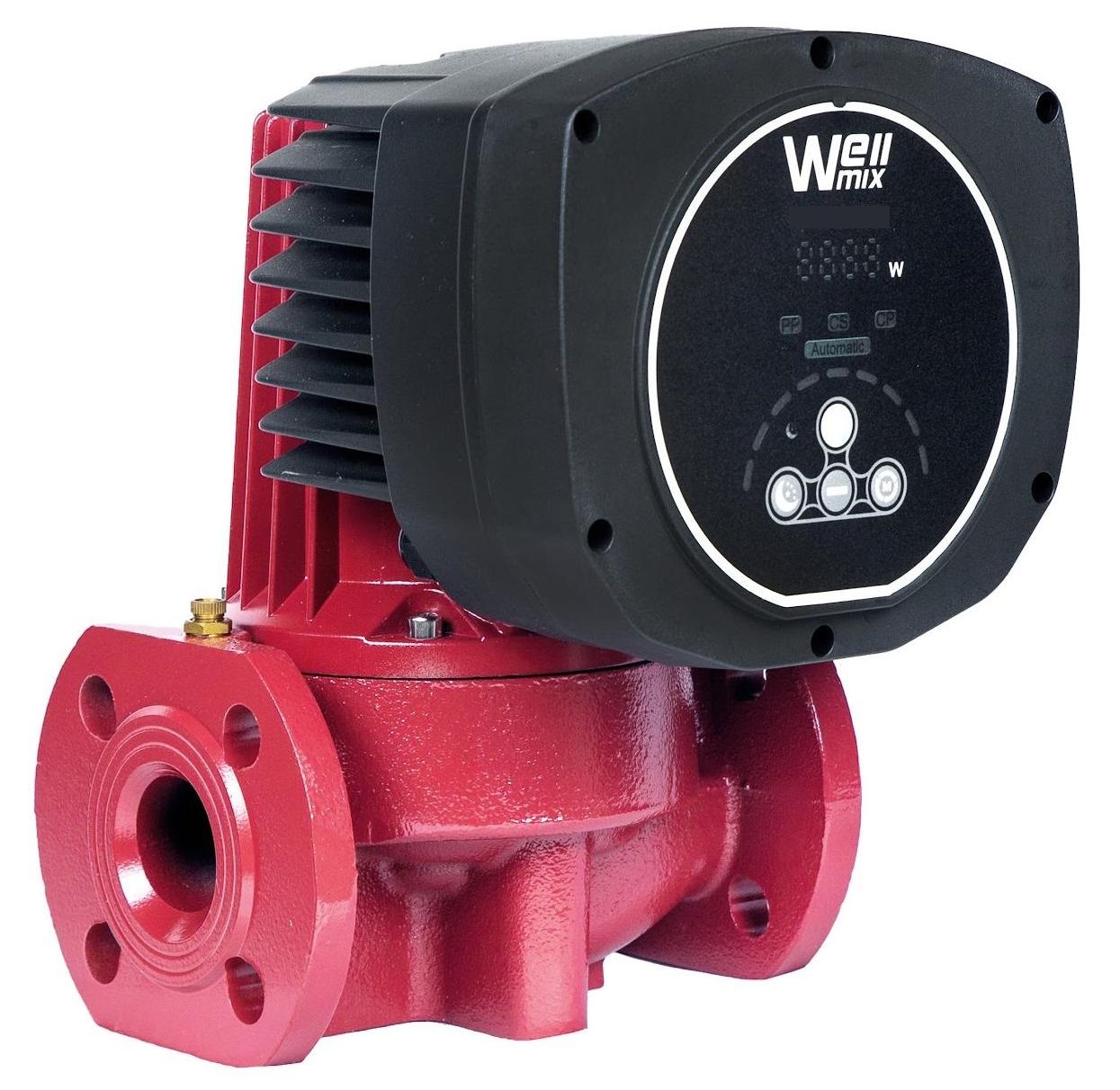

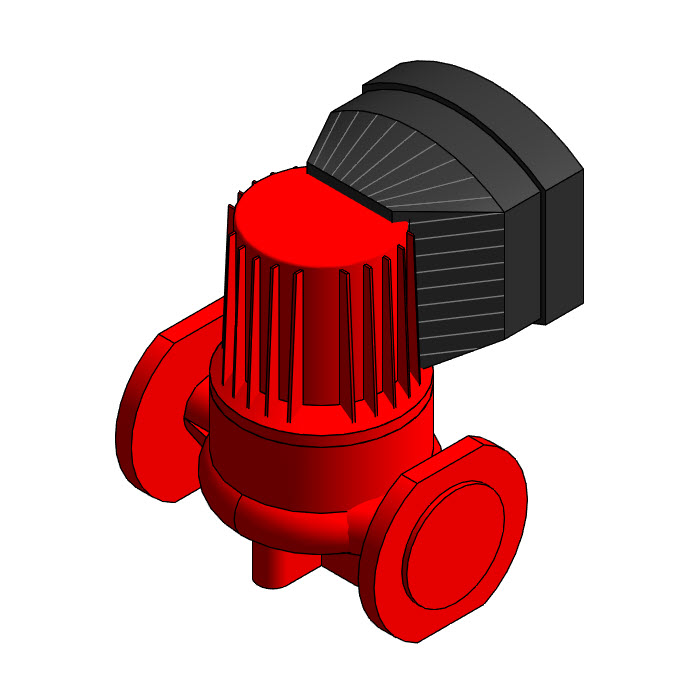

Насосы выполнены в категории «Оборудование» в двух уровнях детализации. На высокой — объёмная модель с проработанной геометрией, на средней и низкой — условное графическое обозначение. Версия файлов Autodesk Revit 2019. Насос серии WRE – циркуляционные насос с частотным управлением промышленной серии. Монтаж насоса осуществляется непосредственно на трубопровод.

Файлы для скачивания


rvt	Wellmix_Библиотека моделей_r2019_v6 .rvt	119.6 MB	Revit 2019
rfa	wellmix_nasoscirkulyacionnyy_wre.rfa	676 KB	Revit 2019
pdf	Wellmix_Инструкция_по_работе_с_моделями_v6.pdf	1.5 MB	—
zip	dwg_wre.zip	504 KB	—
zip	step_wre.zip	250 KB	—

Типоразмеры (3)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Wellmix_Максимальный напор
WRE 40-100 F	WRE 40-100 F	26.5	26.5	Циркуляционный насос с "мокрым" ротором Wellmix WRE 40-100 F, DN40, PN10, Hmax=10 м, 220 В, 0.345 кВт	2 А	40 мм	16049998	Wellmix WRE 40-100 F	0.35 кВт	0.35 кВ·А	10
WRE 50-120F	WRE 50-120 F	20.2	20.2	Циркуляционный насос с "мокрым" ротором Wellmix WRE 50-120 F, DN50, PN10, Hmax=12 м, 220 В, 0.55 кВт	3 А	50 мм	16049997	Wellmix WRE 50-120 F	0.55 кВт	0.55 кВ·А	12
WRE 65-150F	WRE 65-150F	29.9	29.9	Циркуляционный насос с "мокрым" ротором Wellmix WRE 65-150F, DN65, PN10, Hmax=15 м, 220 В, 1.3 кВт	6 А	65 мм	16049996	Wellmix WRE 65-150F	1.30 кВт	1.30 кВ·А	15

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Пластик, Нержавеющая сталь, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	WELLMIX PUMP INDUSTRIAL
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
