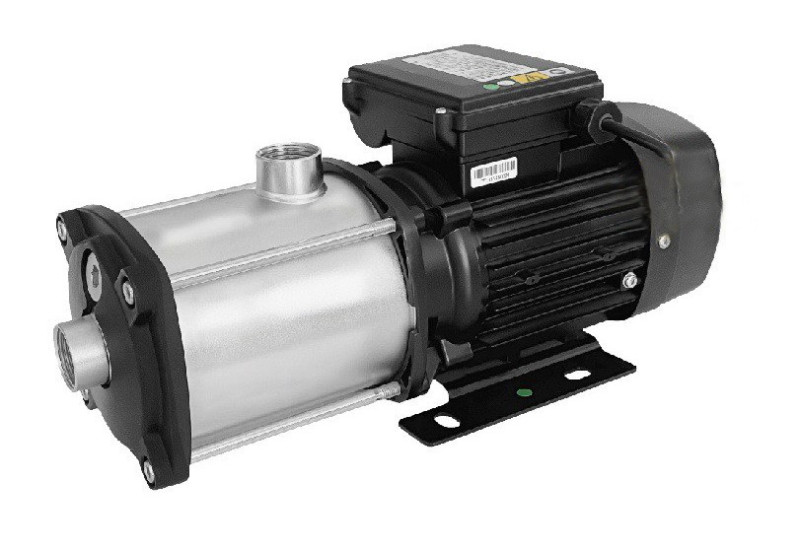

Горизонтальный многоступенчатый центробежный насос (с рабочими колесами повышенной производительности) Wellmix CMI 12B, PN 10

Name: Горизонтальный многоступенчатый центробежный насос (с рабочими колесами повышенной производительности) Wellmix CMI 12B, PN 10
Brand: Промресурс

Обновлено 5 месяцев назад

Описание

Насосы выполнены в категории «Оборудование» в двух уровнях детализации. На высокой — объёмная модель с проработанной геометрией, на средней и низкой — условное графическое обозначение. Версия файлов Autodesk Revit 2019. Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»). Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении. Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Файлы для скачивания

Скачивание моделей этого производителя откроется 1 декабря: лимит на месяц исчерпан. Модели других производителей доступны.


zip	STP_CMI 12B.zip	1.1 MB	—
rfa	Wellmix_Насос горизонтальный многоступенчатый_CMI 12B.rfa	1.0 MB	—
txt	Wellmix_Насос горизонтальный многоступенчатый_CMI 12B.txt	11 KB	—
rvt	Wellmix_Библиотека моделей_r2019_v7 .rvt	142.4 MB	—
zip	DWG_CMI 12B.zip	2.2 MB	—

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Wellmix_Максимальный напор	Wellmix_Номинальный напор
CMI 12-10B-BQCE	CMI 12-10B-BQCE	11	11	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-10B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=13 м, 220 В	220 В	5 А	28019897	1	1	Wellmix CMI 12-10B-BQCE	0.75 кВт	0.75 кВ·А	13	10
CMI 12-10BT-BQCE	CMI 12-10BT-BQCE	11	11	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-10BT-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=13 м, 380 В	380 В	2 А	28019896	3	3	Wellmix CMI 12-10BT-BQCE	0.75 кВт	0.75 кВ·А	13	10
CMI 12-20B-BQCE	CMI 12-20B-BQCE	12	12	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-20B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=25 м, 220 В	220 В	7 А	28019895	1	1	Wellmix CMI 12-20B-BQCE	1.10 кВт	1.10 кВ·А	25	20
CMI 12-20BT-BQCE	CMI 12-20BT-BQCE	12	12	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-20BT-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=25 м, 380 В	380 В	3 А	28019894	3	3	Wellmix CMI 12-20BT-BQCE	1.10 кВт	1.10 кВ·А	25	20
CMI 12-30B-BQCE	CMI 12-30B-BQCE	22	22	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-30B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=38 м, 220 В	220 В	13 А	28019893	1	1	Wellmix CMI 12-30B-BQCE	1.85 кВт	1.85 кВ·А	38	30

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Чугун, Пластик, Нержавеющая сталь
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	WELLMIX PUMP INDUSTRIAL
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Коэффициент мощности ADSK_Коэффициент мощности	1
