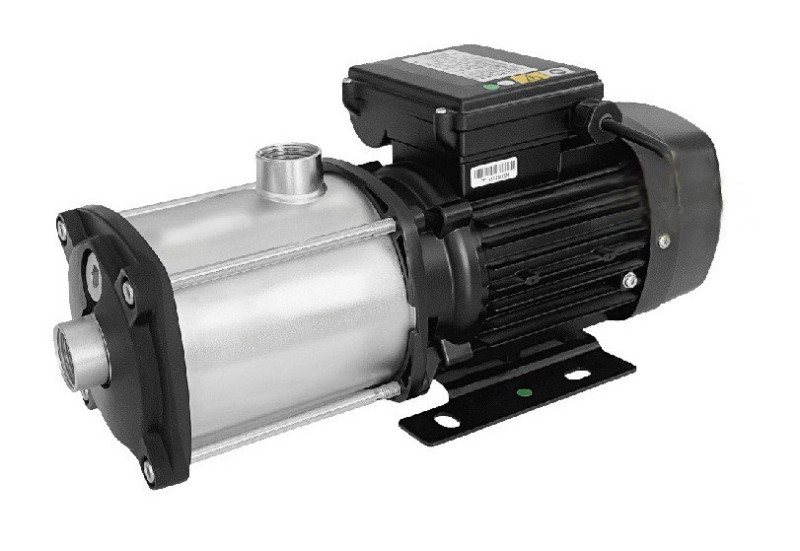

Горизонтальный многоступенчатый центробежный насос (с рабочими колесами повышенной производительности) Wellmix CMI 8B, PN 10

Name: Горизонтальный многоступенчатый центробежный насос (с рабочими колесами повышенной производительности) Wellmix CMI 8B, PN 10
Brand: Промресурс

Обновлено 9 месяцев назад

Описание

Насосы выполнены в категории «Оборудование» в двух уровнях детализации. На высокой — объёмная модель с проработанной геометрией, на средней и низкой — условное графическое обозначение. Версия файлов Autodesk Revit 2019. Насосы серии TG – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»). Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Файлы для скачивания


rvt	Wellmix_Библиотека моделей_r2019_v6 .rvt	119.6 MB	Revit 2019
rfa	Wellmix_Насос горизонтальный многоступенчатый_CMI 8B.rfa	1.1 MB	Revit 2019
pdf	Wellmix_Инструкция_по_работе_с_моделями_v6.pdf	1.5 MB	—
zip	DWG_CMI 8B.zip	2.7 MB	—
zip	STP_CMI 8B.zip	1.3 MB	—

Типоразмеры (11)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Wellmix_Максимальный напор	Wellmix_Номинальный напор
CMI 8-10B-BQCE	CMI 8-10B-BQCE	10	10	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 8-10B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=13 м, 220 В	220 В	4 А	28019925	1	1	Wellmix CMI 8-10B-BQCE	0.55 кВт	0.55 кВ·А	13	9
CMI 8-10BT-BQCE	CMI 8-10BT-BQCE	10	10	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 8-10BT-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=13 м, 380 В	380 В	1 А	28019924	3	3	Wellmix CMI 8-10BT-BQCE	0.55 кВт	0.55 кВ·А	13	9
CMI 8-20B-BQCE	CMI 8-20B-BQCE	11	11	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 8-20B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=23 м, 220 В	220 В	5 А	28019923	1	1	Wellmix CMI 8-20B-BQCE	0.75 кВт	0.75 кВ·А	23	18
CMI 8-20BT-BQCE	CMI 8-20BT-BQCE	11	11	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 8-20BT-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=23 м, 380 В	380 В	2 А	28019922	3	3	Wellmix CMI 8-20BT-BQCE	0.75 кВт	0.75 кВ·А	23	18
CMI 8-30B-BQCE	CMI 8-30B-BQCE	12	12	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 8-30B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=33 м, 220 В	220 В	7 А	28019921	1	1	Wellmix CMI 8-30B-BQCE	1.10 кВт	1.10 кВ·А	33	27

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Чугун, Нержавеющая сталь, Пластик
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	WELLMIX PUMP INDUSTRIAL
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Коэффициент мощности ADSK_Коэффициент мощности	1
