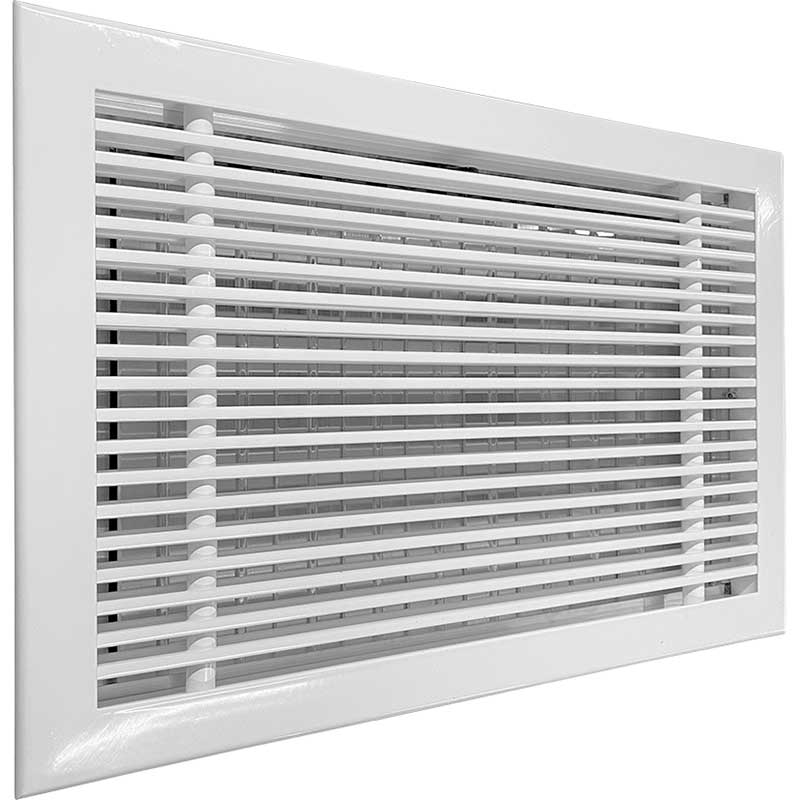

Неподвижная линейная решетка с КРВ РАН-Б+Р

Нерегулируемая решетка с клапаном расхода воздуха РАН-Б+Р используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для установки в стены, потолки, где необходима повышенная прочность воздухораспределительного устройства.

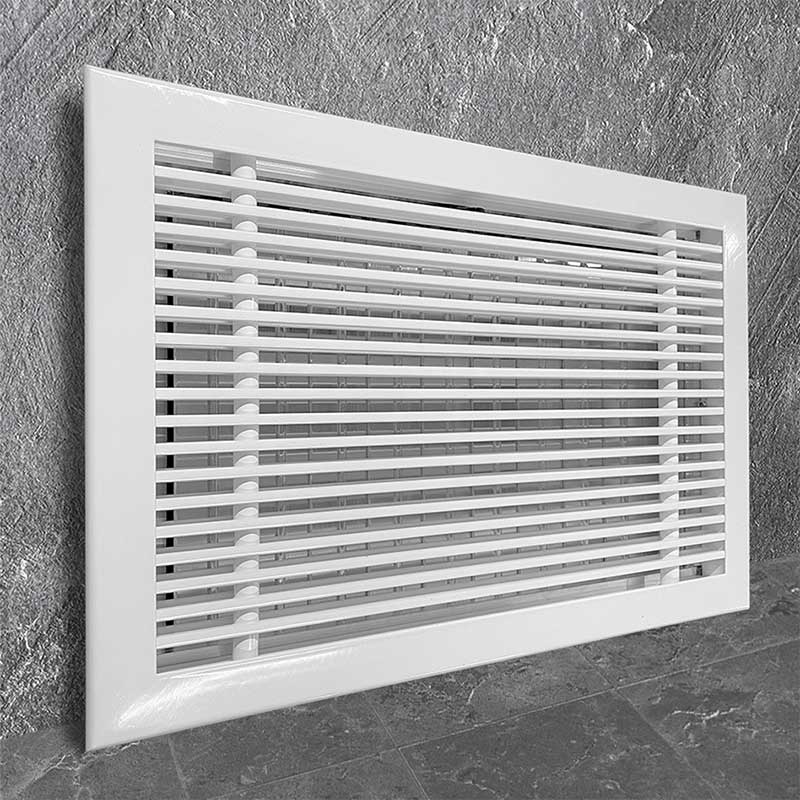

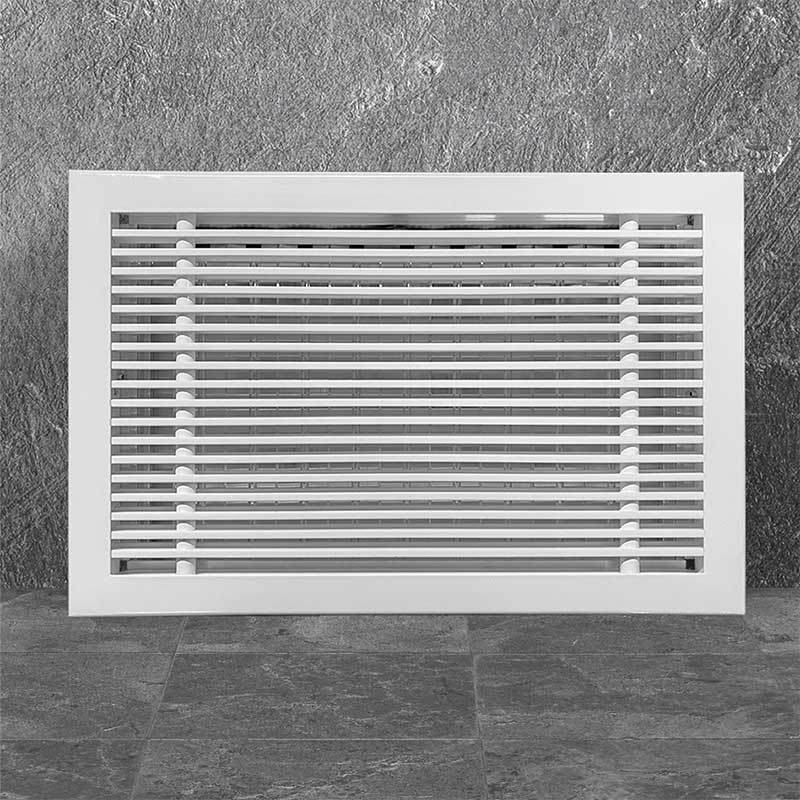

Решетка имеет рамку и горизонтально расположенные жалюзи из двутаврового профиля «гантеля». Жалюзи закреплены к рамке посредством армирующих алюминиевых трубок, что придает высокую прочность всей конструкции. Угол жалюзи зафиксирован под углом 0˚относительно плоскости. Раздача воздуха происходит с углом отклонения 0˚ от нормали.

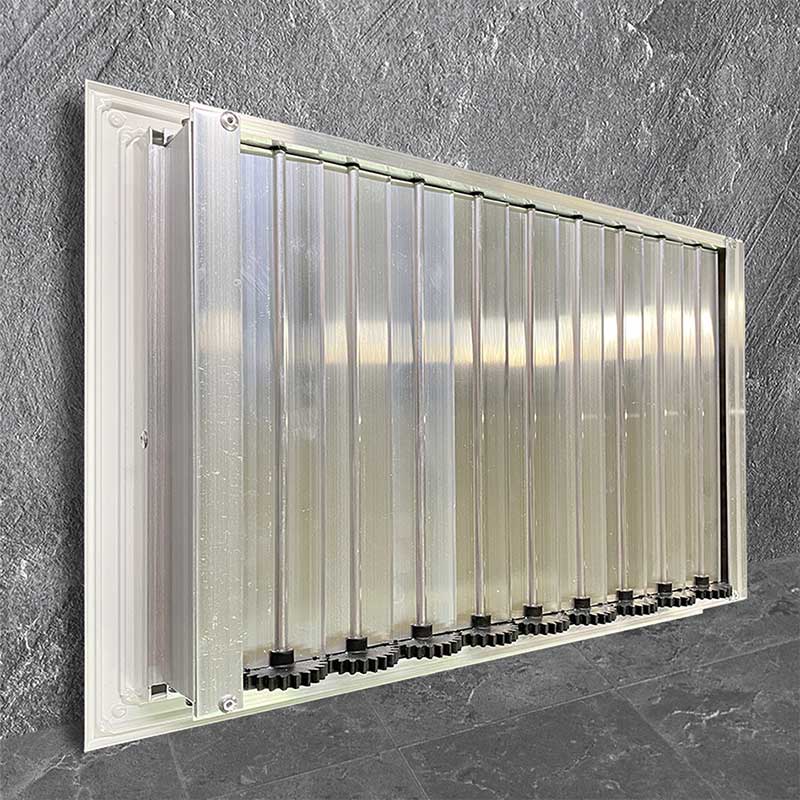

С тыльной части решетки установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

По дополнительному запросу решетки РАН-Б+Р могут быть оснащены отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность комплектации адаптером для присоединения к воздуховоду.

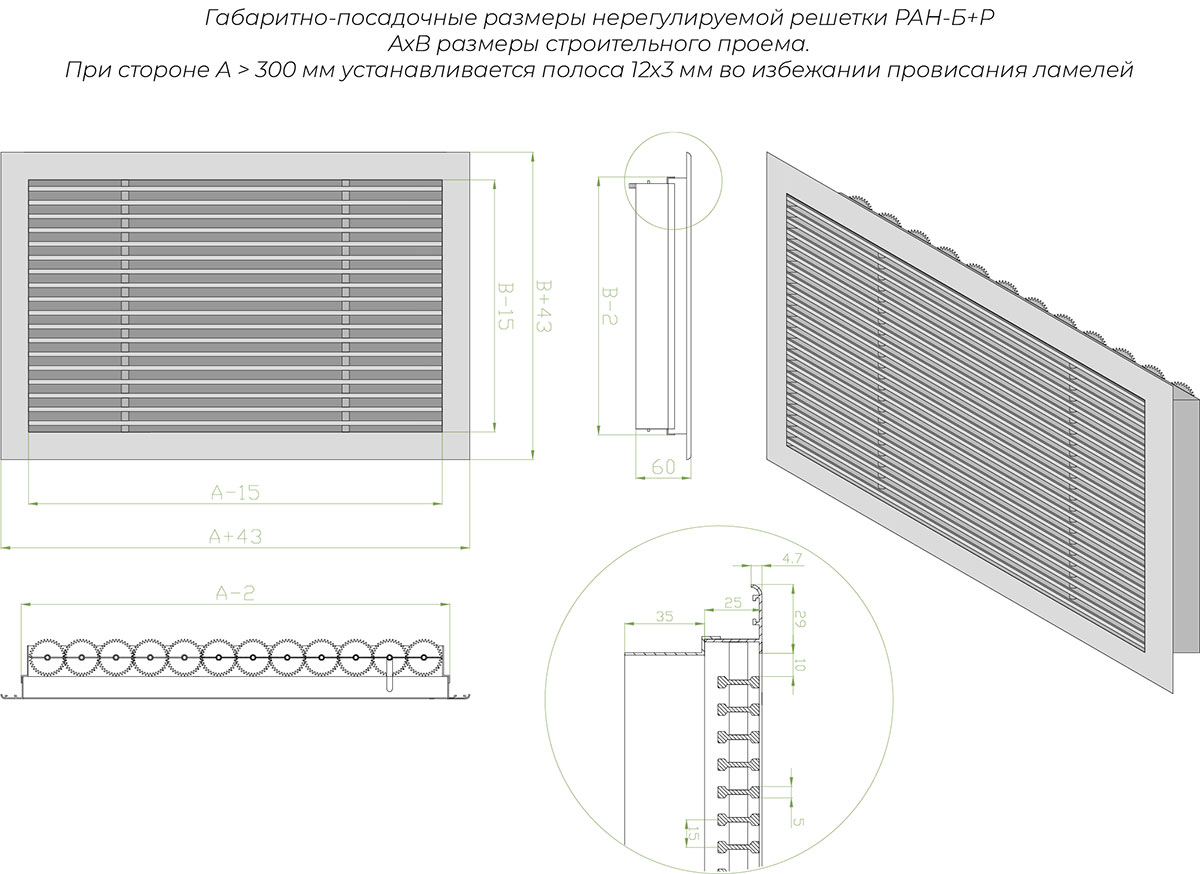

Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм. Минимальные рекомендуемые размеры 80х80 мм. Максимальные рекомендуемые размеры 2900х2500 мм. Если ширина решетки превышает 300 мм, устанавливается полоса 12х3 мм во избежании провисания жалюзи.

При изготовлении решеток и КРВ используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001). При производстве КРВ также применяются комплектующие из пластика стороннего производителя – шестеренки и втулки. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.
