Кронштейн КР-4, КР-5

Name: Кронштейн КР-4, КР-5
Brand: Сибирский Проект

Обновлено в 2023 году

Описание

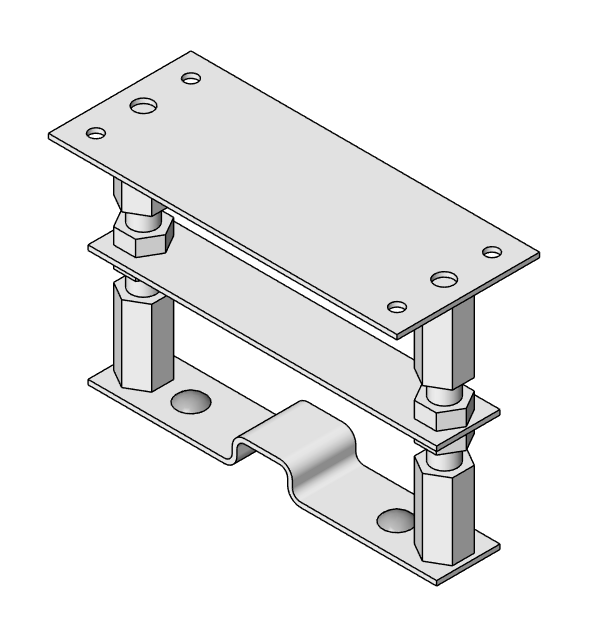

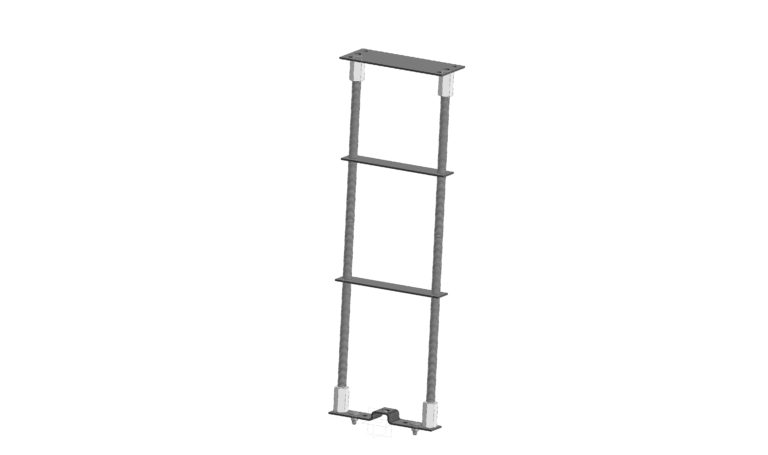

Версия Revit 2019. Кронштейны КР-4 и КР-5 (усиленный) предназначены для крепления модулей «ТРВ Ураган-2». Используется при необходимости монтажа «ТРВ Ураган-2» в помещениях с высотой потолков до 9,0 м., в том числе при установке модулей за подвесным потолком. (Максимально допустимая длина опускного кронштейна КР-5 до 3-х метров, КР-4 до 1-го метра) Данный комплект кронштейнов не входит в штатную комплектацию и поставляется по запросу (шпилька-удлинитель в комплектацию не входит, диаметр шпильки — 16мм.)

Файлы для скачивания


rvt	nzpo_katalog_modulipojarotusheniya.rvt	37.5 MB	Revit 2019
rfa	nzpo_kronshteyn_kr-4_kr-5.rfa	620 KB	Revit 2019
pdf	nzpo_instrukciya_modulipojarotusheniya.pdf	992 KB	—

Типоразмеры (2)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Обозначение ADSK Обозначение	КР4	КР5
Кронштейн_КР-4	КР-4	Кронштейн КР-4	КР-4	True	False
Кронштейн_КР-5	КР-5	Кронштейн КР-5	КР-5	False	True

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Автоматические установки пожаротушения (АУПТ)
Материалы	Сталь
Каталог	Перейти
Документация	Перейти
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	0
Материал ADSK Материал	Сибирский Проект_Сталь
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «НЗПО»
