Обратный клапан KOD 30, KOD 40, KOD 56, KOD 63, KOD 90, KOD 94, KOD 100

Name: Обратный клапан KOD 30, KOD 40, KOD 56, KOD 63, KOD 90, KOD 94, KOD 100
Brand: Vertro

Обновлено в 2024 году

Описание

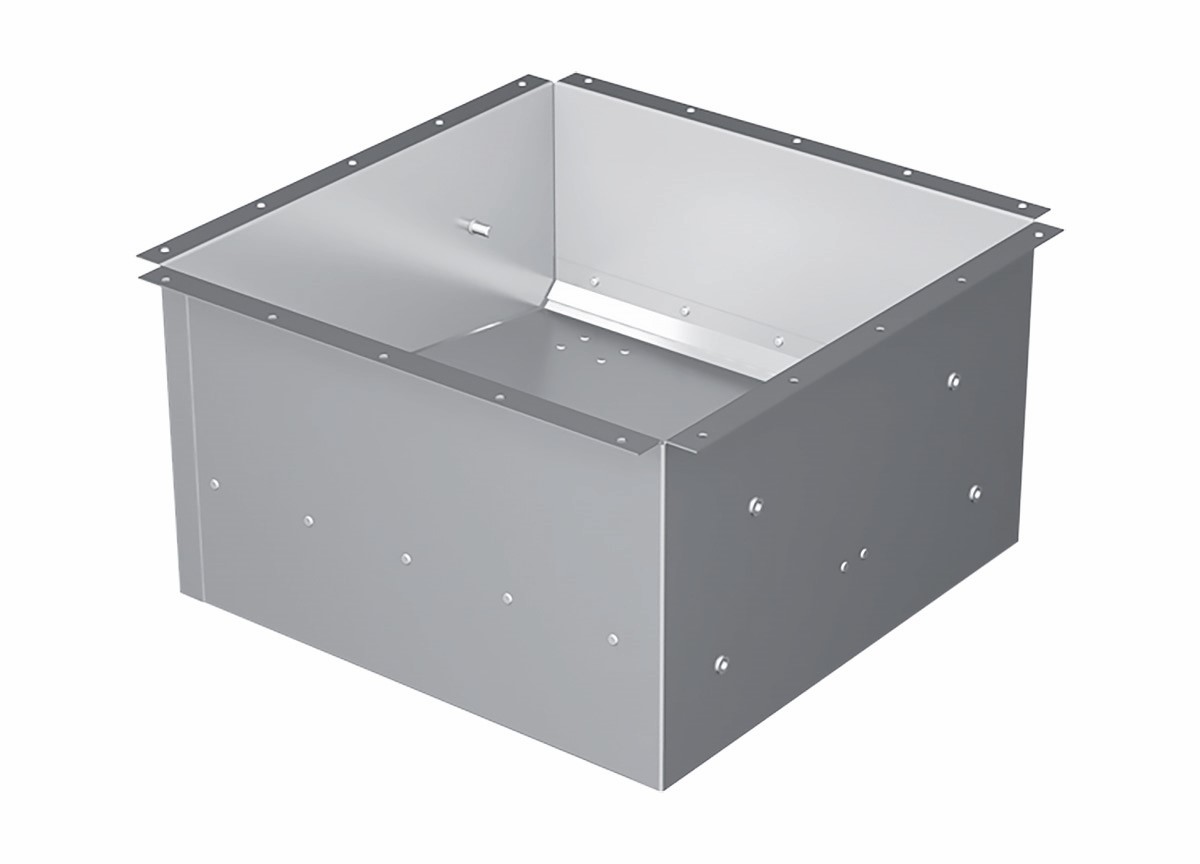

Скачиваемый файл содержит BIM-модели для всех типоразмеров обратного прямоугольного воздушного клапана KOD 30, KOD 40, KOD 56, KOD 63, KOD 90, KOD 94, KOD 100. Обратные клапаны KOD предназначены для предотвращения образования обратной тяги.

Ключевые особенности:

— Изготавливаются в 7 типоразмерах;
— Для установки с монтажным стаканом серии SMD и SMD-H;
— Корпус из стального оцинкованного листа;
— Смещенная ось лопатки позволяет удерживать клапан в закрытом состоянии при выключенном вентиляторе (за счет собственного веса лопатки);
— Монтируются к монтажному стакану на всасывающей стороне крышного вентилятора.

Файлы для скачивания


rfa	3.Обратный клапан KOD.rfa	448 KB	Revit 2020

Типоразмеры (7)

Наименование	Обозначение ADSK Обозначение
KOD-30	KOD-30
KOD-40	KOD-30
KOD-56	KOD-56
KOD-63	KOD-63
KOD-90	KOD-90

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти

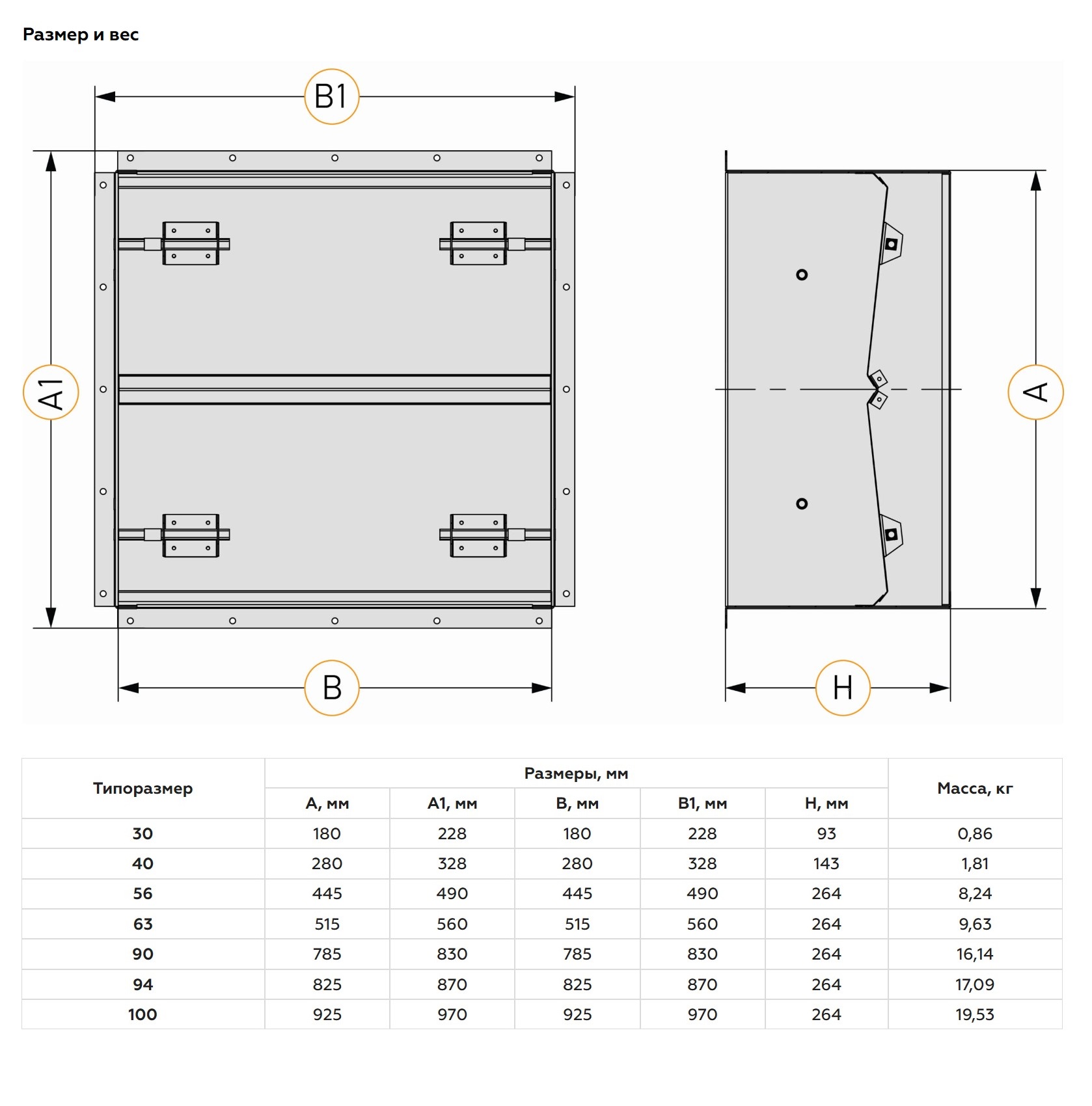

Размеры
Высота	228 mm
Ширина	228 mm
Длина	93 mm
Вес	860 g
Общие характеристики
Наименование ADSK Наименование	Обратный клапан KOD
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Материал	Сталь оцинкованная
