Обратный клапан круглого сечения НЕВАТОМ КО "Бабочка"

Name: Обратный клапан круглого сечения НЕВАТОМ КО "Бабочка"
Brand: НЕВАТОМ

Обновлено в 2023 году

Описание

Обратные клапаны общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе.

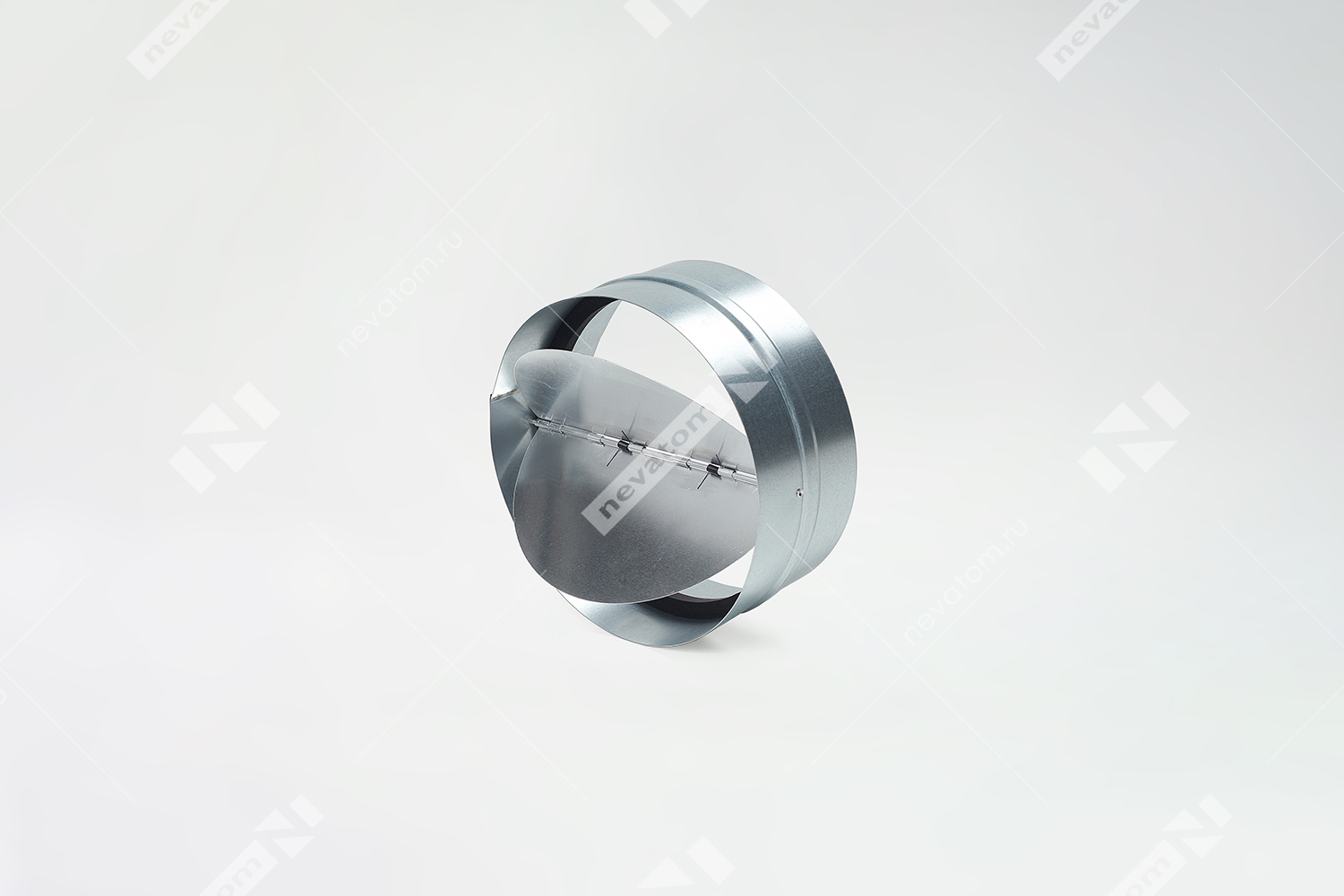

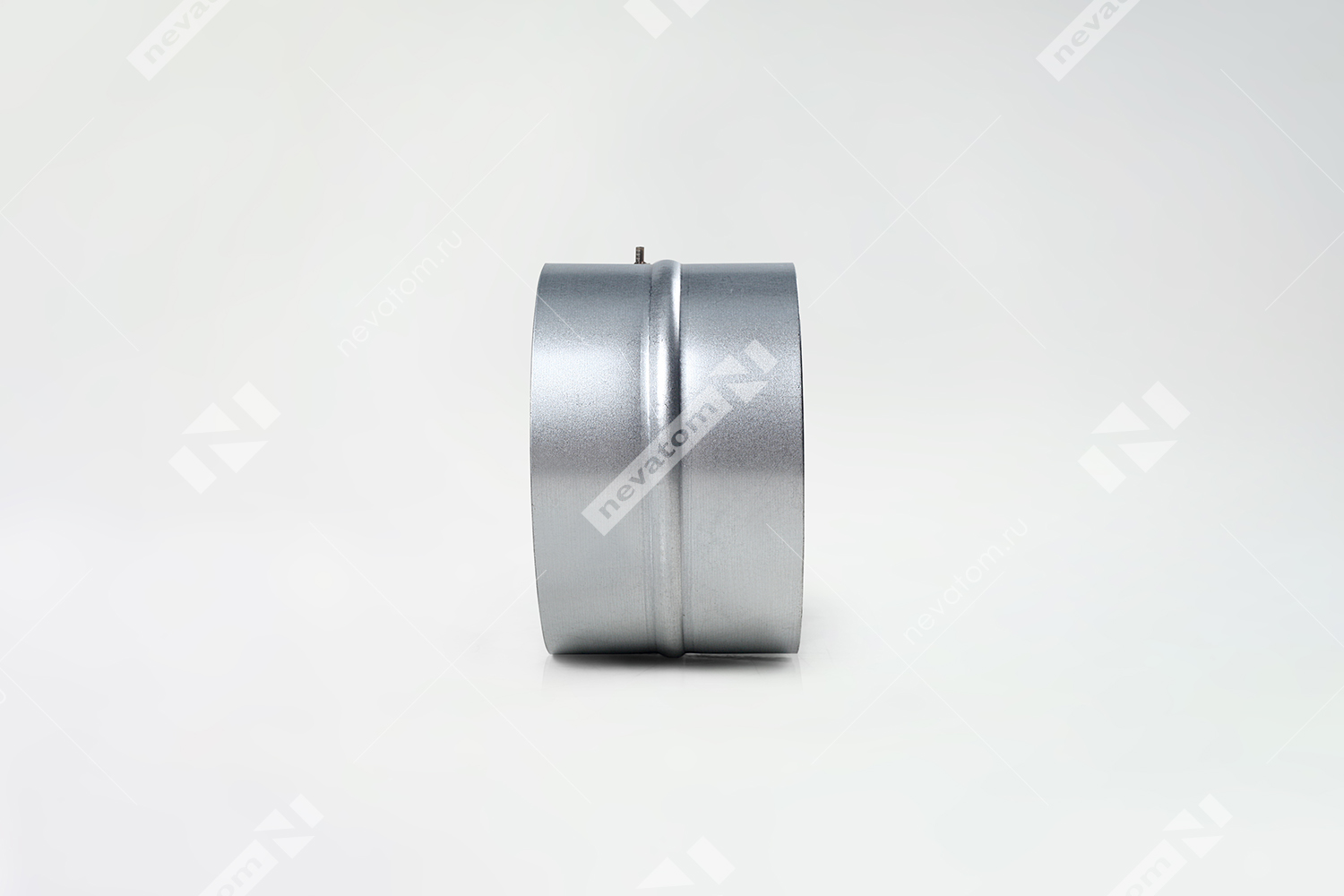

Функционально данный тип клапанов идентичен клапанам КО. Основное отличие заключается в конструкции лопаток (лепестков), принцип работы которых получил специфическое название «бабочка». Клапан открывается под действием воздушного потока, закрывается за счет давления пружин, расположенных по оси клапана. Клапан может быть установлен как вертикально, так и горизонтально, таким образом, чтобы лепестки складывались по направлению воздушного потока. Корпус клапана изготавливают из оцинкованной стали, лопатки из алюминия. Клапан имеет ниппельное соединение. Герметичности клапана в закрытом положении достигают за счет применения специальной прокладки.

Файлы для скачивания


rfa	nevatom_klapankobabochkaversiya2.rfa	876 KB	Revit 2017
rnp	nevatom_klapanyobratnyekobabochka.rnp	2.3 MB	—
zip	klapanyobratnyekobabochka.zip	618 KB	—

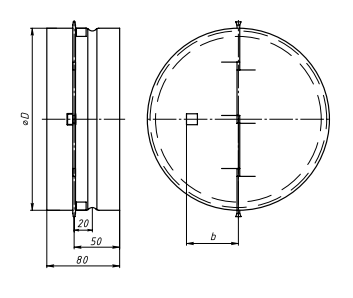

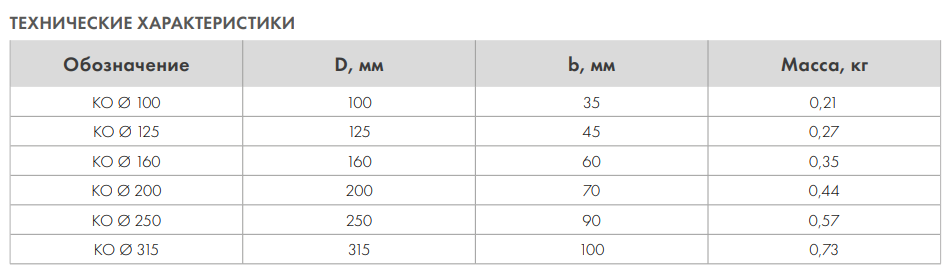

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса
КО 100	КО 100 ("бабочка")	0.21
КО 315	КО 315 ("бабочка")	0.73
КО 125	КО 125 ("бабочка")	0.27
КО 160	КО 160 ("бабочка")	0.35
КО 200	КО 200 ("бабочка")	0.44

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Алюминий
Сайт производителя	Перейти
Размеры
Диаметр	100 mm
Общие характеристики
Количество ADSK Количество	1
Наименование ADSK Наименование	Обратный клапан круглого сечения(бабочка)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	НЕВАТОМ
Материал наименование ADSK_Материал наименование	Оцинкованная сталь
