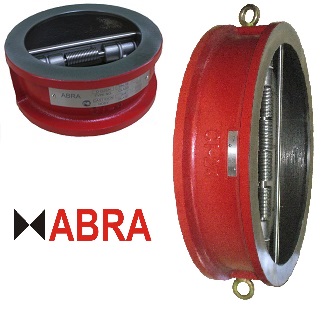

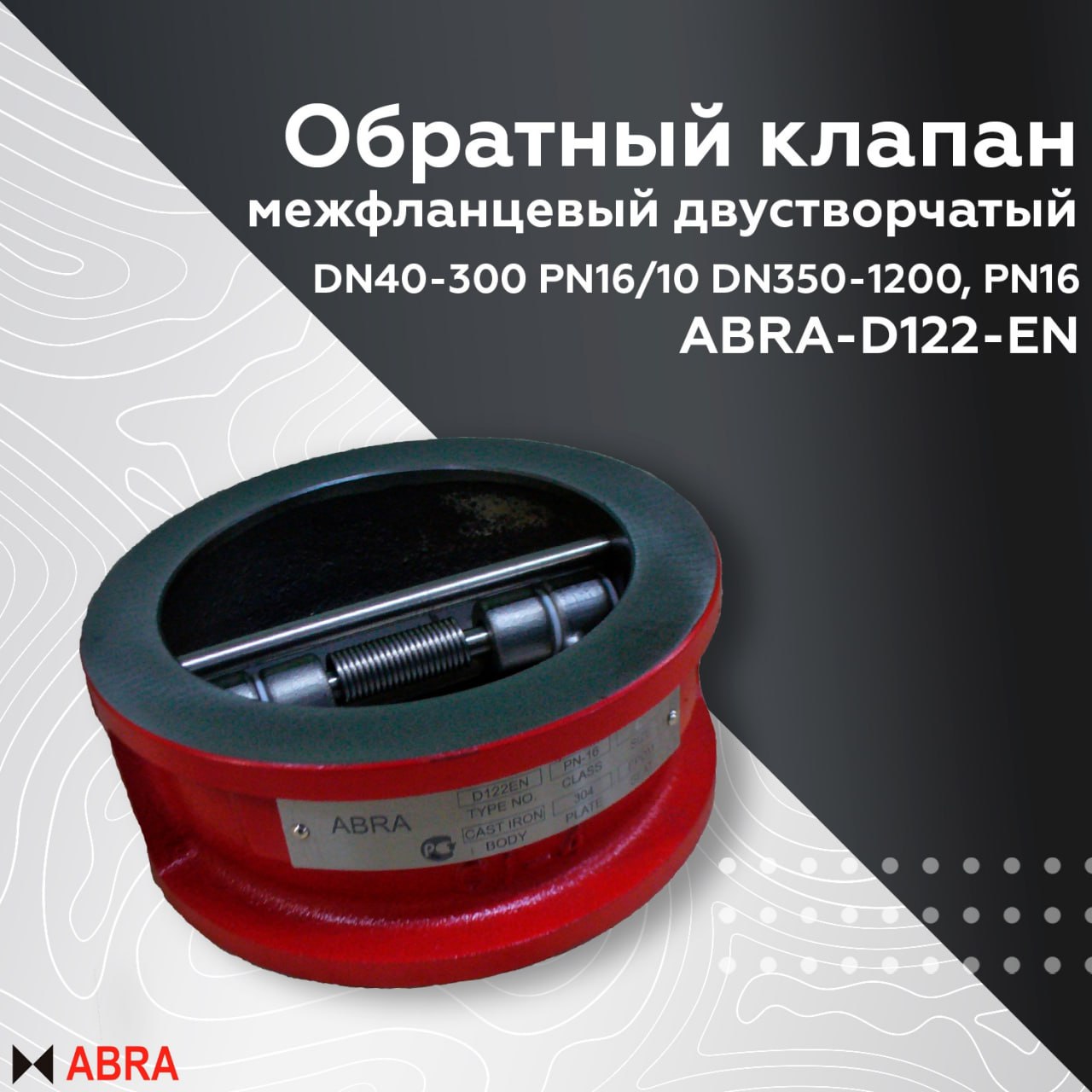

Обратный клапан межфланцевый двустворчатый DN40-1200 PN16. Код серии ABRA-D122-EN. Корпус GG25/ Лепестки SS304 / Non-return wafer butterfly check valve

Name: Обратный клапан межфланцевый двустворчатый DN40-1200 PN16. Код серии ABRA-D122-EN. Корпус GG25/ Лепестки SS304 / Non-return wafer butterfly check valve
Brand: ABRA - АБРА

Обновлено 5 дней назад

Описание

Рабочие среды и применения:

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Обратный клапан не предназначен для использования в качестве запорной арматуры. Строительная длина EN558 Series 16 (ряд 16) = EN558-1 GR (серия) 16 = BS 2080, Table 1 Series 16 = API 609 = BS 3135 = DIN3202 K3 / Non-return wafer butterfly check valve

Файлы для скачивания


rfa	Abradox_Обратный_Клапан_Двустворчатый_Межфланцевый_ABRA-D122-EN_PN16_DN40-1200.rfa	708 KB	Revit 2018
pdf	Обратный клапан ABRA D-122-EN двустворчатый.pdf	503 KB	—

Типоразмеры (20)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Kv	Материал
ABRA-D122-EN-040S PN16	1.5	Обратный клапан двустворчатый межфланцевый ABRA-D122-EN DN40 PN16. Корпус GG25/ Лепестки SS304	40 мм	ABRA-D122-EN-040S PN16	34.0 м³/ч	Чугун_Эмаль_Красный
ABRA-D122-EN-050S PN16	1.5	Обратный клапан двустворчатый межфланцевый ABRA-D122-EN DN50 PN16. Корпус GG25/ Лепестки SS304	50 мм	ABRA-D122-EN-050S PN16	34.0 м³/ч	<По категории>
ABRA-D122-EN-065S PN16	2.4	Обратный клапан двустворчатый межфланцевый ABRA-D122-EN DN65 PN16. Корпус GG25/ Лепестки SS304	65 мм	ABRA-D122-EN-065S PN16	70.0 м³/ч	<По категории>
ABRA-D122-EN-080S PN16	3.6	Обратный клапан двустворчатый межфланцевый ABRA-D122-EN DN80 PN16. Корпус GG25/ Лепестки SS304	80 мм	ABRA-D122-EN-080S PN16	88.0 м³/ч	<По категории>
ABRA-D122-EN-100S PN16	5.7	Обратный клапан двустворчатый межфланцевый ABRA-D122-EN DN100 PN16. Корпус GG25/ Лепестки SS304	100 мм	ABRA-D122-EN-100S PN16	238.0 м³/ч	<По категории>

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун, Нержавеющая сталь, Резина
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Чугун
PN	16.0 МПа
