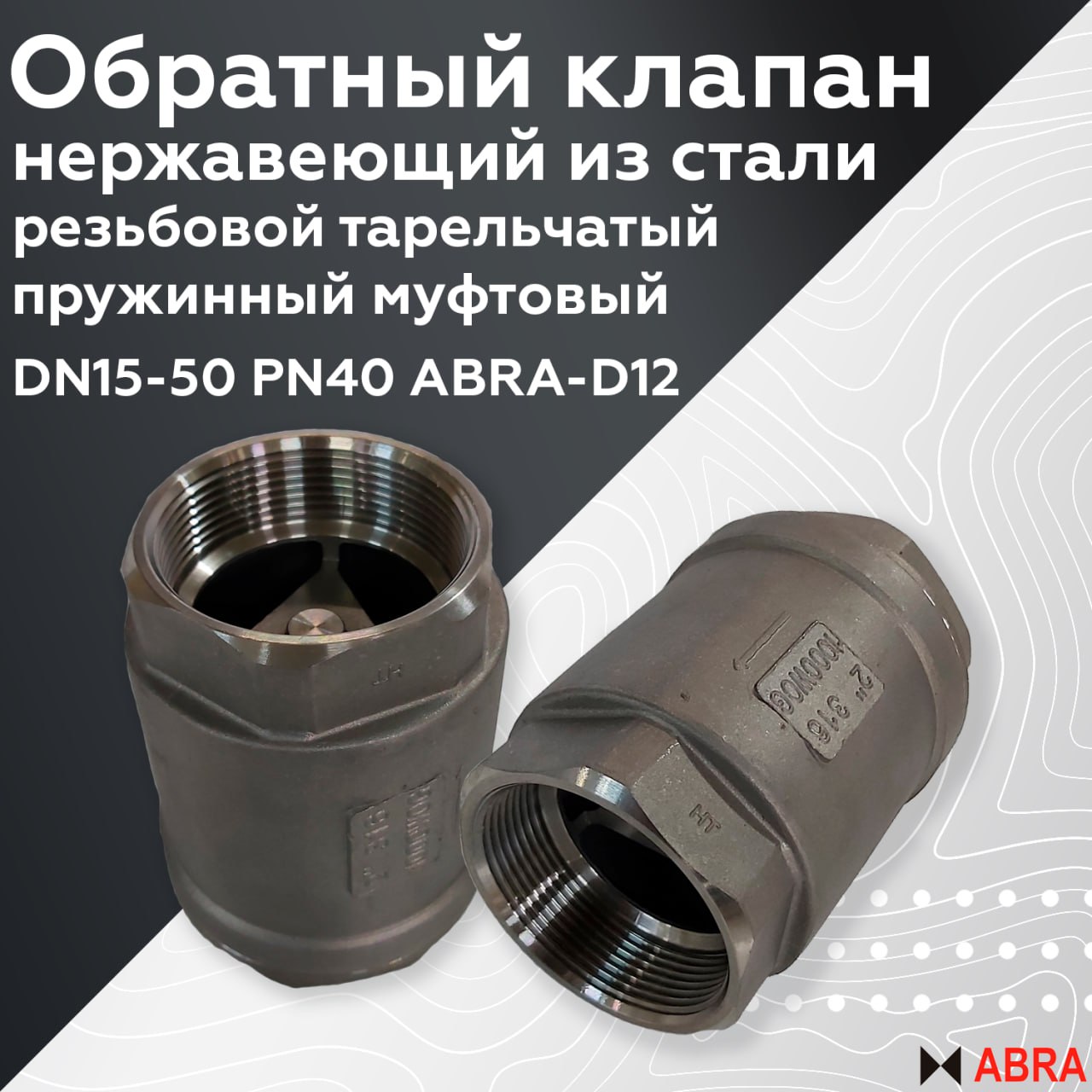

Обратный клапан нержавеющий из стали AISI316 (CF8M) резьбовой тарельчатый пружинный муфтовый DN15-50 PN40 ABRA-D12 / SS316 stainless steel thread plate check valve

Name: Обратный клапан нержавеющий из стали AISI316 (CF8M) резьбовой тарельчатый пружинный муфтовый DN15-50 PN40 ABRA-D12 / SS316 stainless steel thread plate check valve
Brand: ABRA - АБРА

Обновлено в 2024 году

Описание

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах:

В любых системах на следующих средах:
вода, в т.ч. техническая, питьевая, сетевая, подпиточная, дистиллированная и т.д.
многие солевые водные растворы
пар (до 8 бар),
сжатый воздух,
нейтральные газы,
спирты,
антифризы в т.ч. водно-гликолевые,
аммиак,
слабоагрессивные среды,
светлые и темные нефтепродукты
прочие среды
холодное водоснабжение (ХВС),
горячее водоснабжение (ГВС),
теплоснабжение с любым стандартным теплоносителем (включая антифризы),
паровые системы (паровые линии, паропроводы) до 200°C,
конденсатные линии,
технологическое водоснабжение,
газопроводы нейтральных и инертных газов,
водоподготовка и водозабор,
транспортировка минеральных и синтетических масел и т.д.

Обратный клапан не предназначен для использования в качестве запорной арматуры. / SS316 stainless steel thread plate check valve

Файлы для скачивания


rfa	Abradox_Обратный_Клапан_Тарельчатый_Резьбовой_(муфтовый_ABRA-D12_DN15-50_PN40.rfa	592 KB	Revit 2018

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Kv
ABRA-D12-015	0.16	Обратный клапан тарельчатый резьбовой (муфтовый) ABRA-D12 DN15 PN40	15 мм	ABRA-D12-015 PN40	4.0 м³/ч
ABRA-D12-020	0.212	Обратный клапан тарельчатый резьбовой (муфтовый) ABRA-D12 DN20 PN40	20 мм	ABRA-D12-020 PN40	8.0 м³/ч
ABRA-D12-025	0.31	Обратный клапан тарельчатый резьбовой (муфтовый) ABRA-D12 DN25 PN40	25 мм	ABRA-D12-025 PN40	10.3 м³/ч
ABRA-D12-032	0.46	Обратный клапан тарельчатый резьбовой (муфтовый) ABRA-D12 DN32 PN40	32 мм	ABRA-D12-032 PN40	18.0 м³/ч
ABRA-D12-040	0.7	Обратный клапан тарельчатый резьбовой (муфтовый) ABRA-D12 DN40 PN40	40 мм	ABRA-D12-040 PN40	24.0 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Сталь AISI316
PN	40.0 МПа
