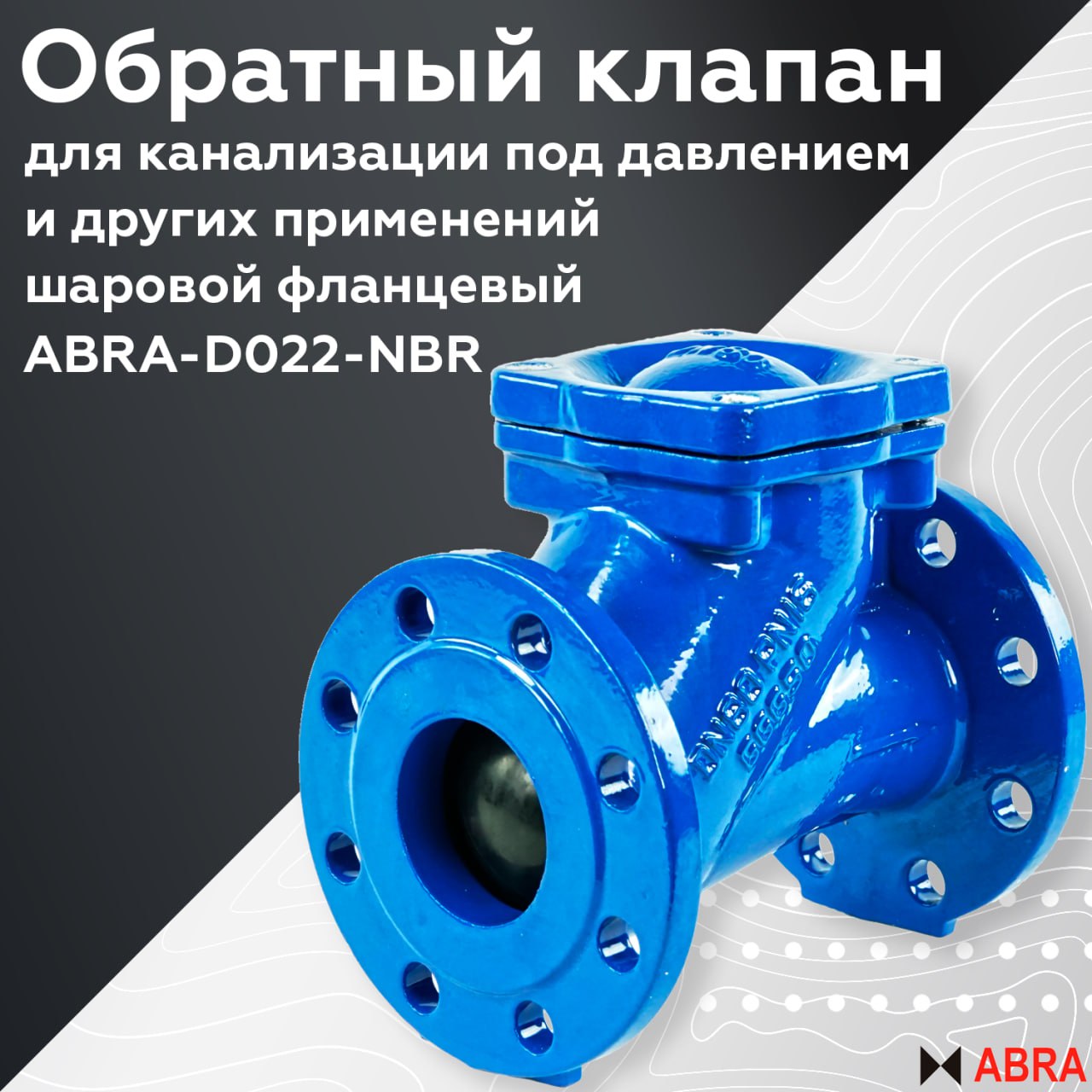

Обратный клапан шаровой фланцевый для канализации под давлением и других применений DN40-600 PN10/16. ABRA-D022-NBR. DIN3202-F6 / Non-return ball check valve flange

Name: Обратный клапан шаровой фланцевый для канализации под давлением и других применений DN40-600 PN10/16. ABRA-D022-NBR. DIN3202-F6 / Non-return ball check valve flange
Brand: ABRA - АБРА

Обновлено 4 дня назад

Описание

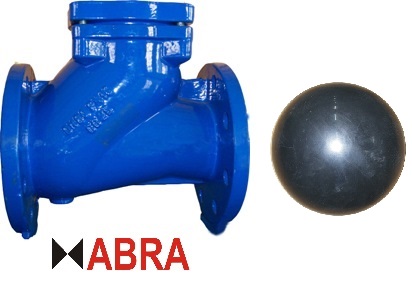

Обратный клапан шаровой ABRA-D-022-NBR используется для защиты трубопровода от обратного потока рабочей среды. Предназначается для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости .

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА (по ГОСТ 54808 и ГОСТ 9544). Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Толщина покрытия не менее 250 мкм. Строительная длина EN558 Series 48 (ряд 48) = DIN 3202-1, Series F 6 - самая распространенная для данного типа оборудования. / Non-return ball check valve flange

Файлы для скачивания


rfa	Abradox_Обратный_Клапан_Шаровой_Фланцевый_ABRA-D022-NBR_PN16-PN10_DN-40-600.rfa	1.8 MB	Revit 2018
pdf	Обратный клапан ABRA D-022-NBR шаровой фланцевый.pdf	657 KB	—

Типоразмеры (15)

Наименование	Диаметр условный ADSK_Диаметр условный
ABRA-D022-NBR-040	40 мм
ABRA-D022-NBR-050	50 мм
ABRA-D022-NBR-065	65 мм
ABRA-D022-NBR-080	80 мм
ABRA-D022-NBR-100	100 мм

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Эпоксидная смола, Чугун, Резина
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Чугун
Изготовитель	Китай
