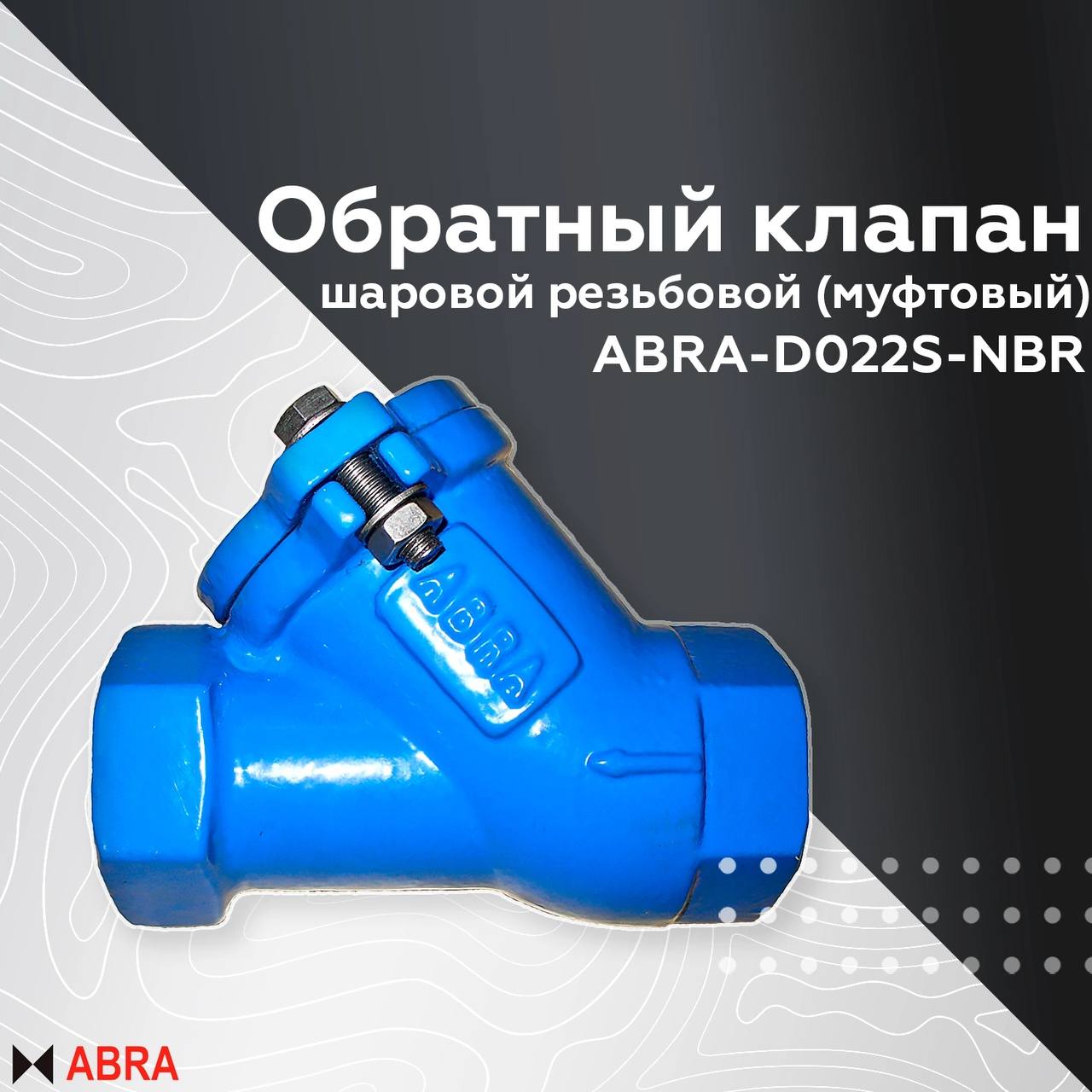

Обратный клапан шаровой резьбовой для канализации под давлением и других применений муфтовый DN25-080 PN16 ABRA-D022S-NBR / Non-return ball check valve threaded

Name: Обратный клапан шаровой резьбовой для канализации под давлением и других применений муфтовый DN25-080 PN16 ABRA-D022S-NBR / Non-return ball check valve threaded
Brand: ABRA - АБРА

Обновлено 4 дня назад

Описание

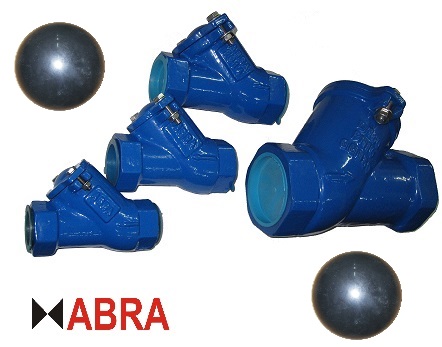

Рабочие среды и применения: Обратные клапаны шаровые ABRA-D-022S-NBR используются для защиты трубопроводов от обратного потока рабочей среды. Предназначаются для канализационных стоков, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую горячую, холодную воду, другие жидкости . Запорный шар при износе подлежит замене. Заказывайте сменные (запасные) шары для обратных клапанов заранее, чтобы уложиться в регламентные временные окна для плановых ремонтов. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА (по ГОСТ 54808 и ГОСТ 9544). Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Толщина покрытия не менее 250 мкм. / Non-return ball check valve threaded

Файлы для скачивания


rfa	Abradox_Обратный_Клапан_Шаровой_Резьбовой_(муфтовый)_ABRA-D022S-NBR_PN16_DN25-80.rfa	900 KB	Revit 2018
pdf	Обратный клапан ABRA D-022S-EN резьбовой шаровой.pdf	332 KB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Kv
ABRA-D-022S-NBR-025	1.8	Обратный клапан шаровой резьбовой (муфтовый) ABRA-D022S-NBR DN25 PN16	25 мм	ABRA-D-022S-NBR-025 PN16	2.0 м³/ч
ABRA-D-022S-NBR-032	2.3	Обратный клапан шаровой резьбовой (муфтовый) ABRA-D022S-NBR DN32 PN16	32 мм	ABRA-D-022S-NBR-032 PN16	20.0 м³/ч
ABRA-D-022S-NBR-040	3.1	Обратный клапан шаровой резьбовой (муфтовый) ABRA-D022S-NBR DN40 PN16	40 мм	ABRA-D-022S-NBR-040 PN16	80.0 м³/ч
ABRA-D-022S-NBR-050	4.6	Обратный клапан шаровой резьбовой (муфтовый) ABRA-D022S-NBR DN50 PN16	50 мм	ABRA-D-022S-NBR-050 PN16	120.0 м³/ч
ABRA-D-022S-NBR-065	8	Обратный клапан шаровой резьбовой (муфтовый) ABRA-D022S-NBR DN65 PN16	65 мм	ABRA-D-022S-NBR-065 PN16	210.0 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун, Эпоксидная смола, Резина
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Чугун
PN	16.0 МПа
