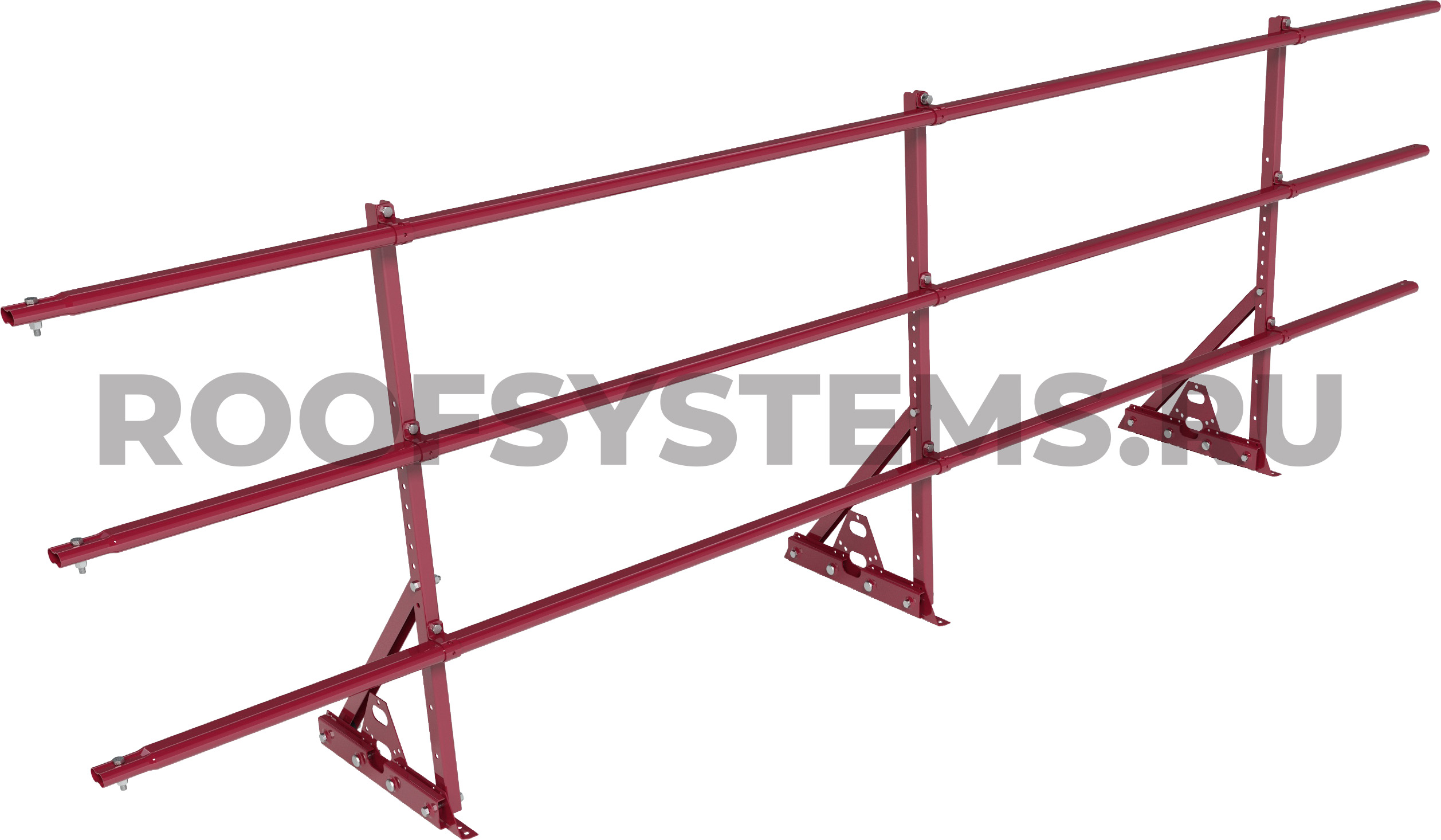

Ограждение кровельное ROOFSYSTEMS PRESTIGE ZN H-900 NEXT Фальц

Name: Ограждение кровельное ROOFSYSTEMS PRESTIGE ZN H-900 NEXT Фальц
Brand: ROOFSYSTEMS

Обновлено в 2025 году

Описание

Модель выполнена в виде загружаемого семейства категории "Оборудование" в двух уровнях детализации. Версия файлов Autodesk Revit 2017. Общие параметры семейства – Параметры ФОП 2019 для шаблона Autodesk. В рамках семейства пользователь может изменять расстояние между кронштейнами, задавать угол поворота, обрезать трубы, а также добавлять снегозадержатели при необходимости. Для размещения компонента необходимо выбрать грань или рабочую плоскость.

Файлы для скачивания


rvt	bimlib_shablonspecifikaciy_i_kompanovkamodeley_roofsystems.rvt	51.4 MB	Revit 2017
rfa	bimlib_ograjdenie_krovelnoe_roofsystems_prestigeznh-900nextfalc_gostr53254-2009.rfa	1000 KB	Revit 2017
pdf	roofsystems_instrukciya_po_rabote_s_modelyami.pdf	1.5 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Изделия, ограждения
Материалы	Сталь, горячее цинкование
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	900 mm
Длина	3000 mm
Параметры в файлах моделей
Масса ADSK Масса	0
Разработано	support@bimlib.pro
Описание	1. Толщина стенки трубы – 0,9-1,1мм по ГОСТ 844-68. 2. Толщина материала кронштейна, укосины и крепления – 2,0мм. 3. Материал кронштейна и крепления – сталь горячеоцинкованная марки 02 ГОСТ 52246-2004. 4. Рекомендуемый шаг между кронштейнами – не более 1000мм. 5. Покрытие – краска порошковая полиэфирная для наружных работ. Толщина покрытия – 65мкм.
Наименование краткое ADSK_Наименование краткое	Ограждение кровельное PRESTIGE ZN NEXT Фальц H-900
Наименование ADSK Наименование	Ограждение кровельное PRESTIGE ZN NEXT Фальц H-900
