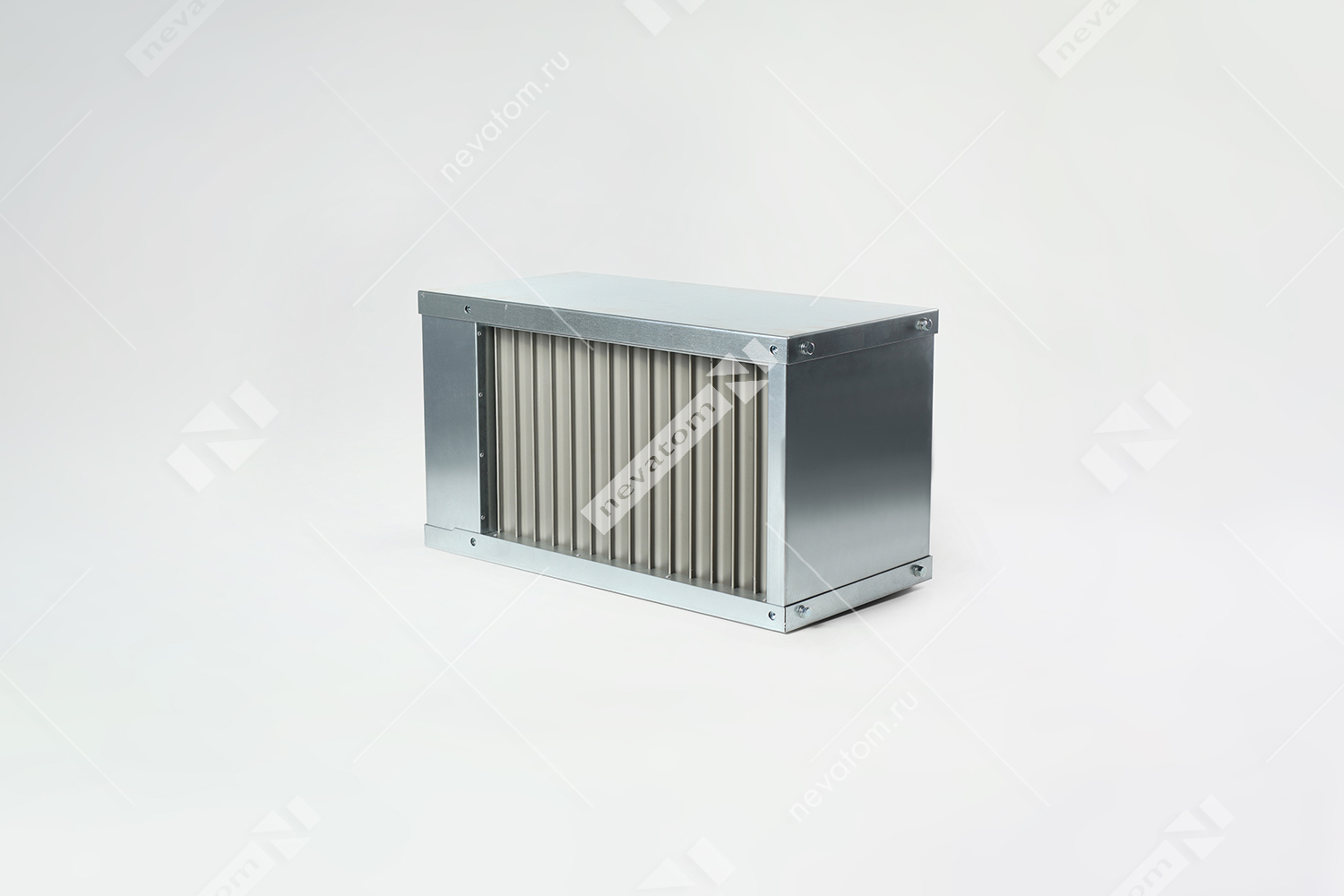

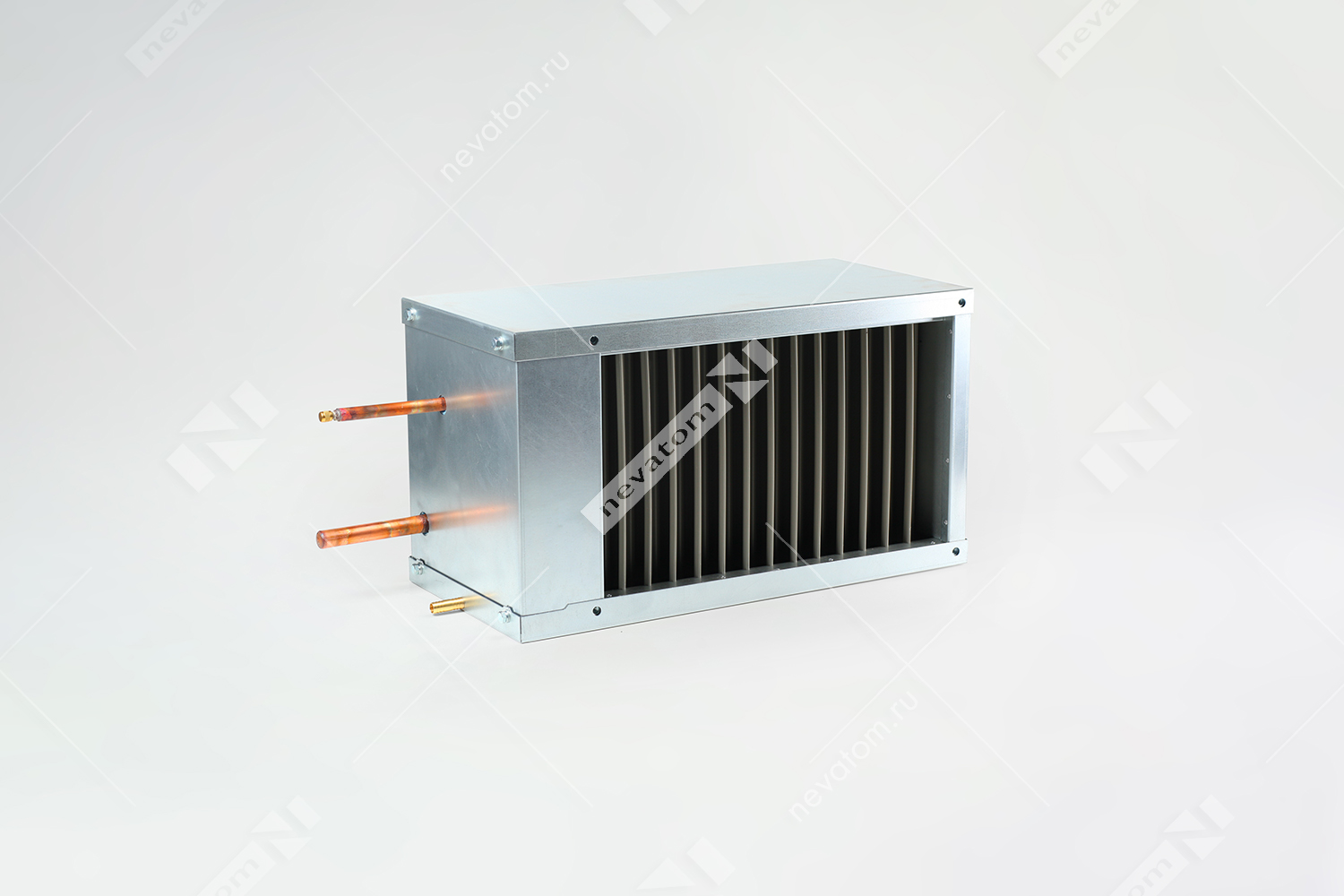

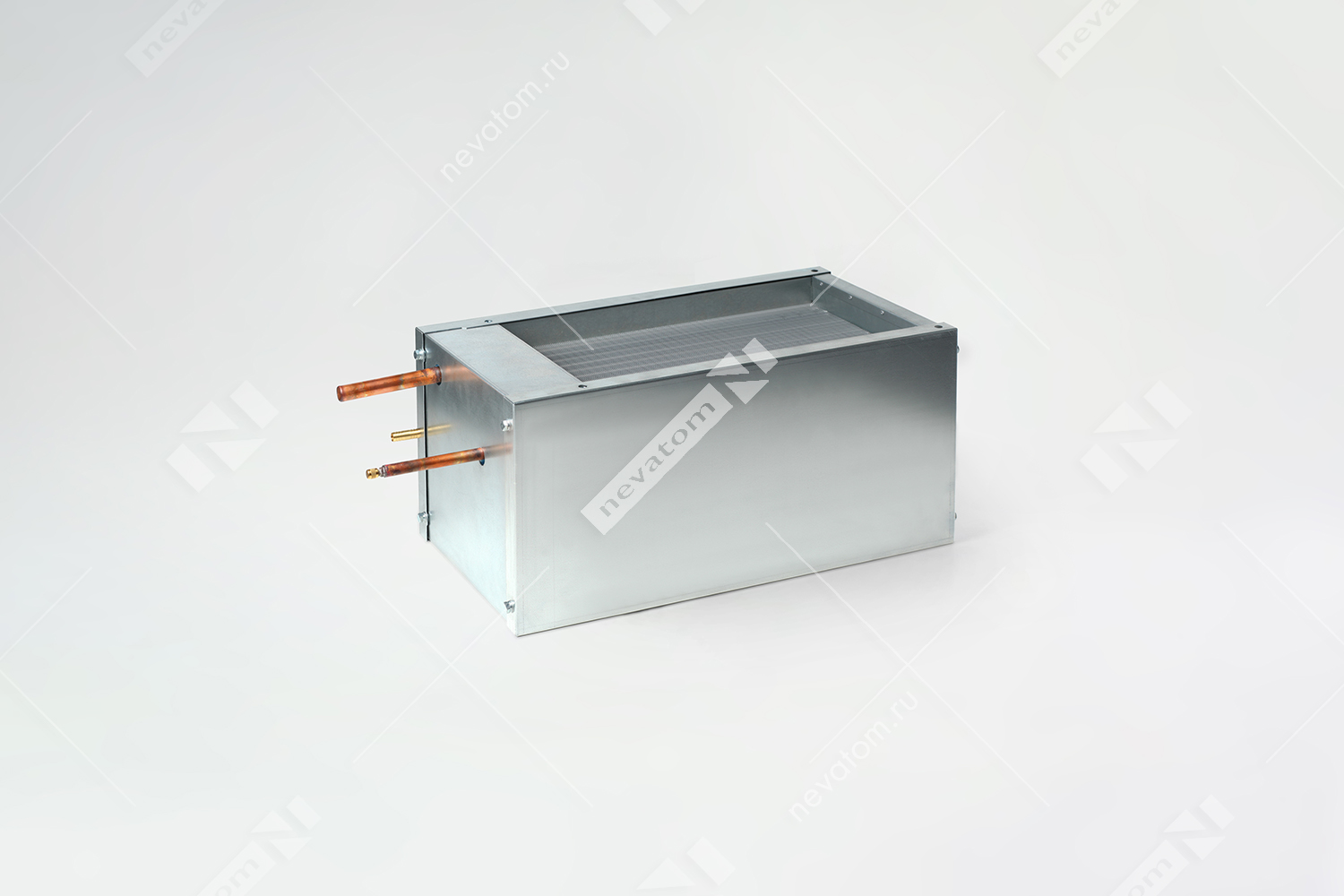

Охладитель фреоновый для прямоугольных каналов НЕВАТОМ OFP

Канальные воздухоохладители OFP для прямоугольных каналов (иначе «прямые испарители») предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей посредством испарения фреонового хладагента, подаваемого в них от холодильных машин — компрессорно-конденсаторных блоков (ККБ).

Воздухоохладители выпускают одноконтурными и 3-х/4-х рядными (стандартное исполнение), с правым подключением по ходу движения воздуха.

КОНСТРУКЦИЯ

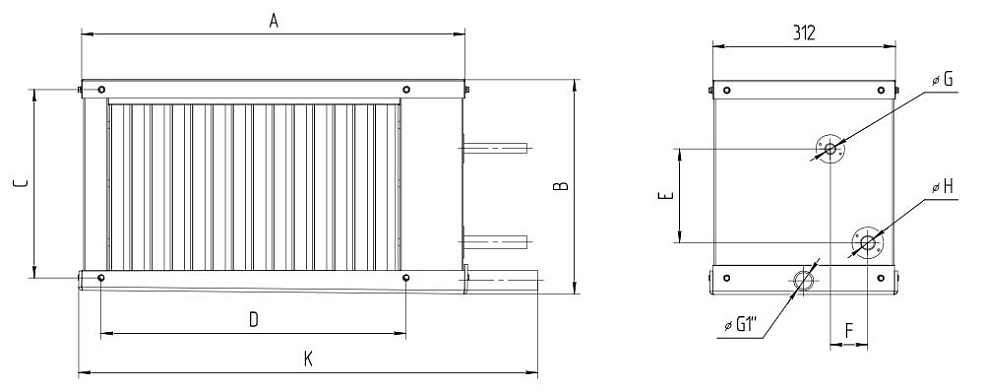

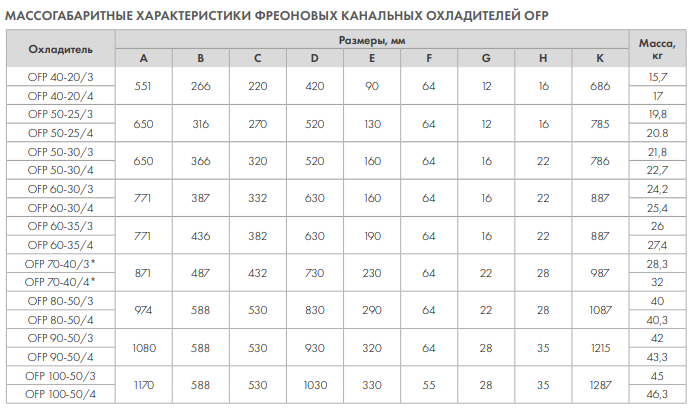

Фреоновые воздухоохладители изготавливают в различных типоразмерах в зависимости от размеров соединительного фланца. Воздухоохладитель состоит из корпуса, теплообменника, блока каплеуловителя, поддона для сбора конденсата. Соединение трубок подвода хладагента выполнено под пайку.
- Корпус изготовлен из оцинкованной стали толщиной 1 мм.
- Теплообменник изготовлен из алюминиевых пластин, насаженных на медные трубки диаметром 9,52 мм. Шаг между ламелями в стандартном исполнении — 2,1 мм.
- Блок каплеуловителя изготовлен из пластикового профиля, имеющего специальные изгибы, которые задерживают влагу при прохождении воздуха через теплообменник и блок каплеуловителя.
- Влага стекает и скапливается в нижнем поддоне, который изготовлен из оцинкованной стали и имеет трубку для отвода конденсата. Наружная поверхность поддона защищена теплоизолирующим материалом.

МОНТАЖ
Фреоновые воздухоохладители устанавливают в горизонтальном положении поддоном вниз. Чтобы охладитель оставался чистым, нужно установить перед ним воздушный фильтр.

При установке охладителя после вентилятора рекомендовано предусмотреть между ними участок воздуховода длиной 1–1,5 м для выравнивания потока воздуха.

УСЛОВИЯ ЭКСПЛУТАЦИИ
Воздухоохладители предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150-69.

Воздухоохладители служат для охлаждения воздуха и других невзрывоопасных газовых смесей, не содержащих липких веществ, волокнистых и абразивных материалов. Cодержание пыли и других твердых примесей не должно превышать 100 мг/м3 . Aгрессивность перемещаемых невзрывоопасных газовых смесей по отношению к углеродистым сталям обыкновенного качества не должна превышать агрессивность воздуха.
