Окно глухое противопожарное Е30 ОП 4-30 система "Фототех Стопфайр" (RW64) с двухкамерным стеклопакетом со стеклом FT-1

Name: Окно глухое противопожарное Е30 ОП 4-30 система "Фототех Стопфайр" (RW64) с двухкамерным стеклопакетом со стеклом FT-1
Brand: ФОТОТЕХ

Обновлено в 2020 году

Описание

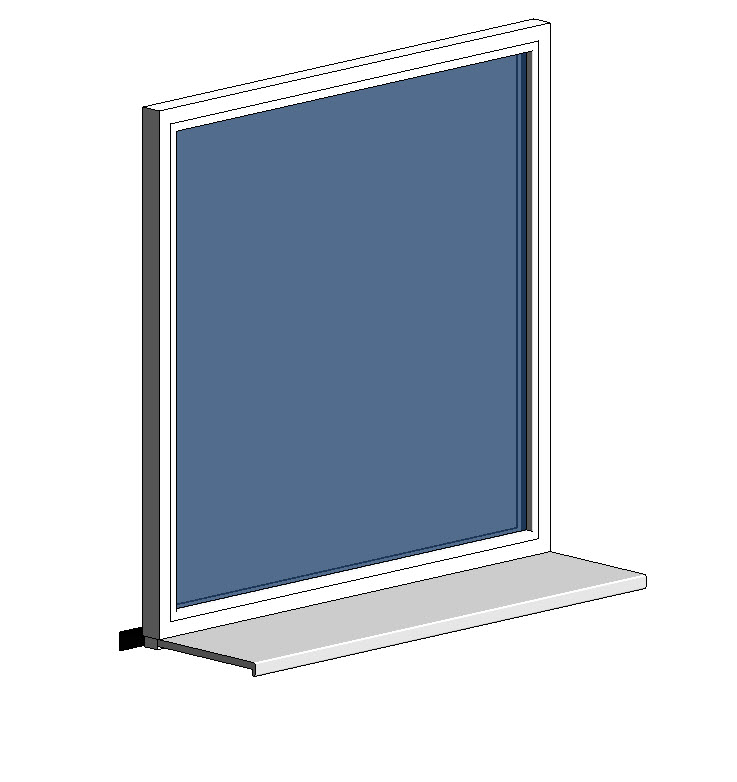

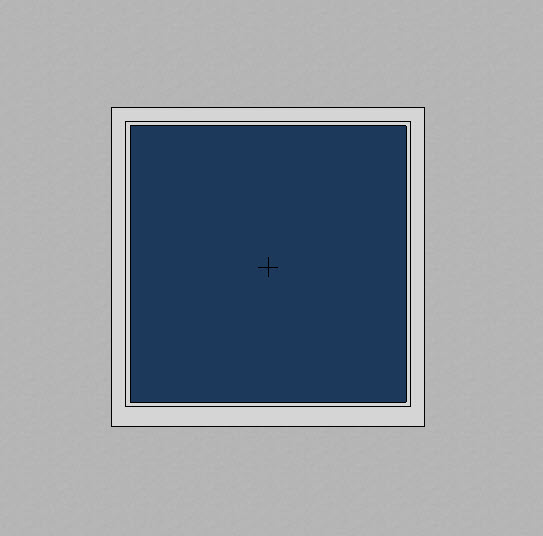

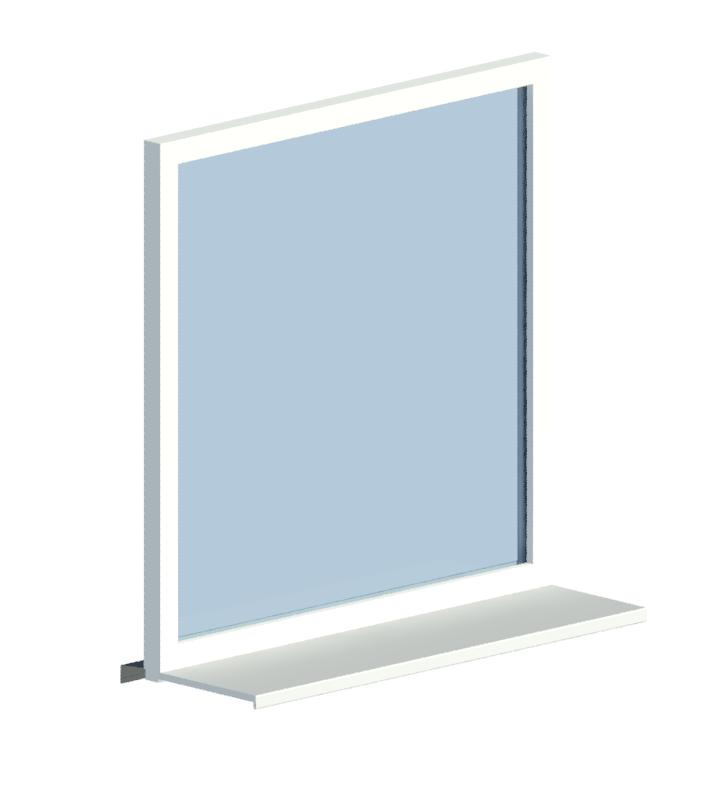

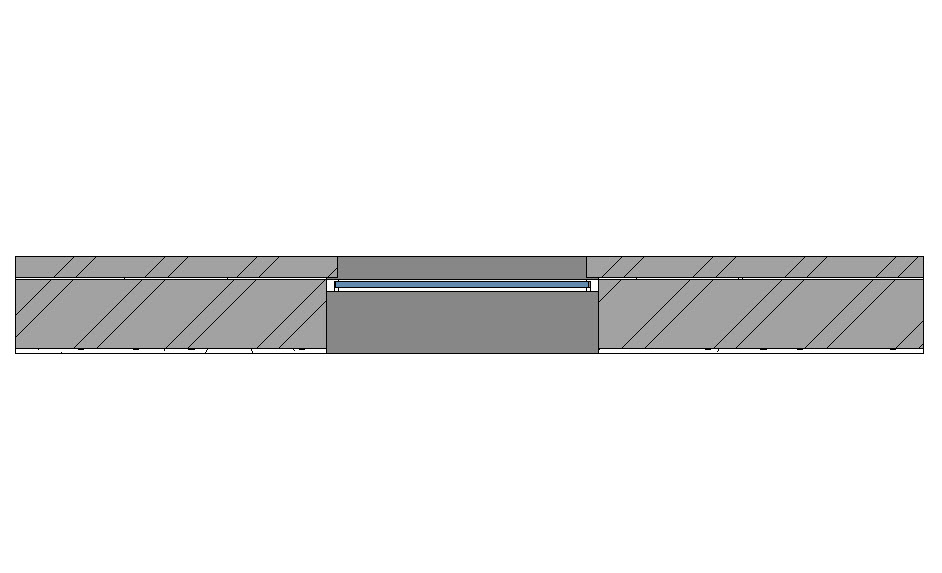

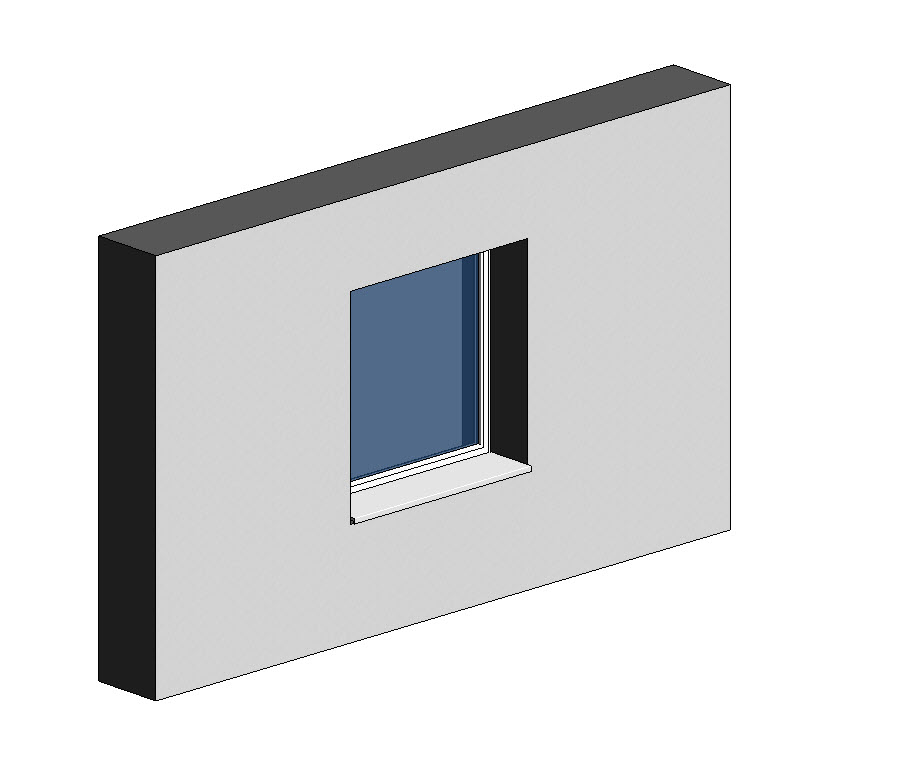

Модель противопожарного глухого окна выполнена в виде загружаемого семейства категории "Окна". Версия файлов Autodesk Revit 2016. Общие параметры семейства – Параметры ФОП 2017. Противопожарное неоткрывающееся окно с пределом огнестойкости E30 (марка изделия ОП 4-30). Профильная система Фототех СтопФайр на базе профильной системы Реалит RW64. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-30 (со стеклом FT-1) толщина от 24 мм (стандартная 32 мм). Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Оттенок отсутствует. Средние теплотехнические характеристики. Вес противопожарного окна больше, чем непротивопожарного (проконсультируйтесь в Фототех).

Файлы для скачивания


rvt	bimlib_shablonspecifikaciimodeley_fototeh.rvt	24.2 MB	Revit 2016
rfa	fototeh_okno_gluhoeprotivopojarnoe_realit_rw64.rfa	592 KB	Revit 2016
ifc	okno_realit_e30_2.ifc	799 KB	IFC2X3
pdf	phototeh_instruktsiya_po_rabote_s_modelyami.pdf	1.3 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Стекло, Алюминий
Каталог	Перейти
Размеры
Высота	1500 mm
Ширина	1500 mm
Длина	64 mm
Общие характеристики
Количество ADSK Количество	1
Наименование ADSK Наименование	Окно глухое противопожарное Е15 ОП 4-15 система "Фототех Стопфайр" (RW64) с двухкамерным стеклопакетом "ЩИТ-СП2-103-30"
Обозначение ADSK Обозначение	ТУ 5271-263-18108815-2014
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "Фототех"
