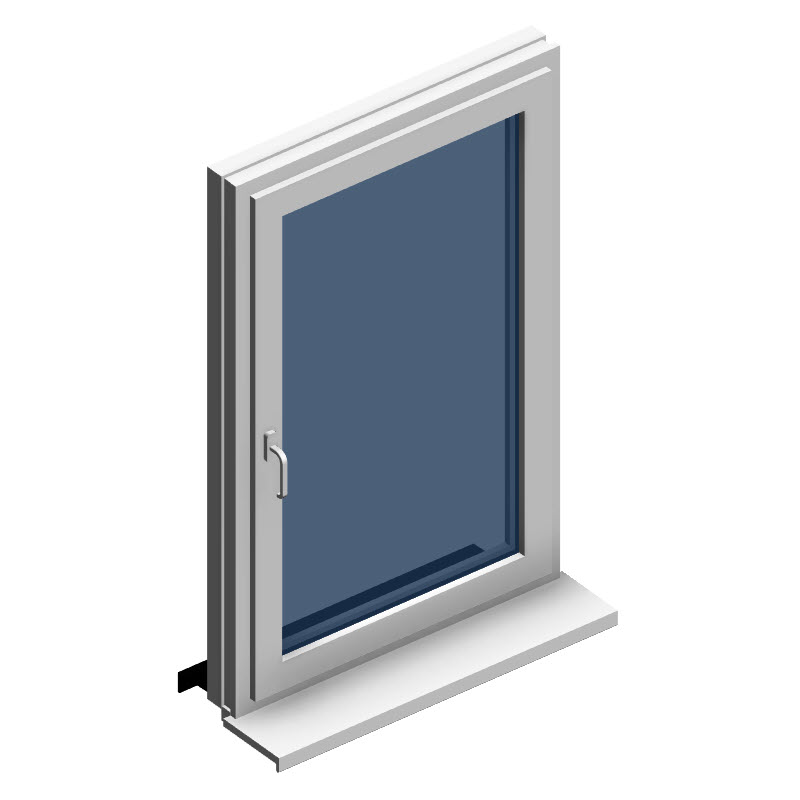

Окно одностворчатое EXPROF

Name: Окно одностворчатое EXPROF
Brand: ЭКСПРОФ

Обновлено 9 месяцев назад

Описание

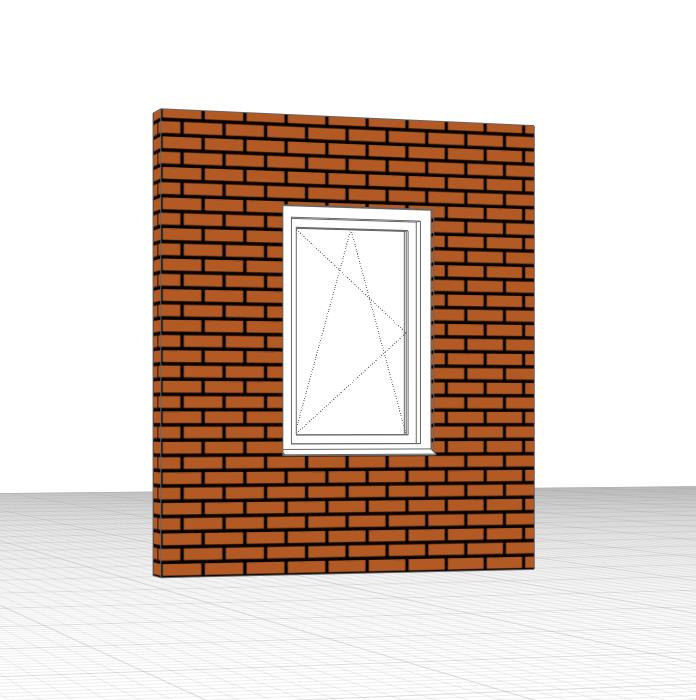

Renga: При моделировании применялись общие параметры из стандартного шаблона Renga Software версии 2.0. Модели разработаны в Renga 6.0. Revit: Модель одностворчатого окна выполнена в виде загружаемого семейства категории "Окна". Общие параметры семейства - ФОП 2019. Версия модели 3.0. В рамках семейства пользователь может изменять: - габаритные размеры изделия, - величину монтажных зазоров, - направление открывания створки, - профильную систему, - толщину и тип стеклопакета. В модель заложены профильные системы: AeroExperta, AeroProfecta, AeroTherma, Experta, Practica, Profecta, ProWin, Arctica, Siberica, Prona, Polarika. В семействе автоматически рассчитываются теплотехнические характеристики окна, а также приведена вся необходимая информация для формирования спецификаций на оконные блоки.

Файлы для скачивания


rvt	EXPROF_ШаблонСпецификацииМоделей.rvt	87.2 MB	Revit 2019
rfa	EXPROF_Окно_Одностворчатое_СРазнымиСхемамиОткрывания_ГОСТ30674-2023.rfa	1.1 MB	Revit 2019
rnt	Renga_Шаблон_Exprof_V2.rnt	1.3 MB	—
rnp	Renga_Каталог_Exprof_V2.rnp	1.3 MB	—
pdf	Renga_Exprof_Инструкция_по_применению_каталога_V2.pdf	762 KB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Поливинилхлорид (PVC), Сталь оцинкованная, Стекло
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1400 mm
Ширина	900 mm
Параметры в файлах моделей
TypeName	1400х900
URL документации изделия ADSK_URL документации изделия	https://exprof.pro/proizvoditelyam/kupit-profil/profile-catalog/
URL страницы изделия ADSK_URL страницы изделия	https://exprof.pro/proizvoditelyam/kupit-profil/profile-catalog/
Версия Revit ADSK_Версия Revit	2019
Версия семейства ADSK_Версия семейства	3.0
