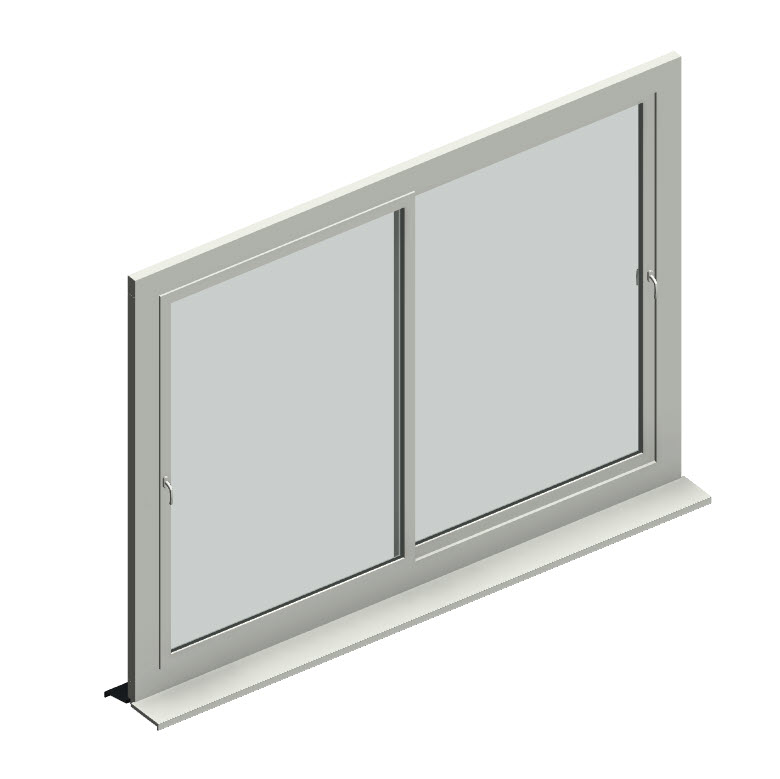

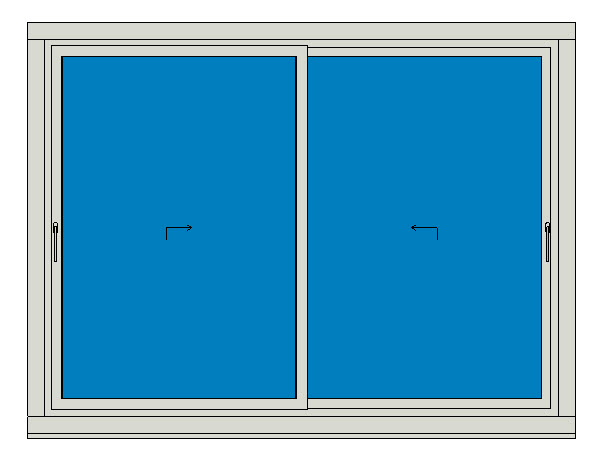

Окно двустворчатое параллельно-сдвижное SUNLINE схема D

Name: Окно двустворчатое параллельно-сдвижное SUNLINE схема D
Brand: VEKA

Обновлено в 2021 году

Описание

Семейство параллельно-сдвижных окон системы SUNLINE разработано с учетом действующих стандартов ГОСТ 23166, ГОСТ 30674, ГОСТ Р 56926, а также технологических ограничений VEKA, и может быть использовано для разработки проекта жилого и общественного здания любой этажности. В рамках семейства пользователь может изменять: - габаритные размеры изделия; - величину монтажных зазоров; - толщину и тип стеклопакета; - добавлять при необходимости расширительные профили сверху, снизу, слева, справа; - включать, отключать видимость откосов внутренних и наружных; - включать, отключать видимость отлива и подоконника, настраивать свес за плоскость стены. В семействе автоматически рассчитываются теплотехнические характеристики, а также приведена вся необходимая информация для формирования спецификаций.

Файлы для скачивания


rfa	bimlib_okno_dvustvorchatoe_veka_parallelno-sdvijnoesunlineshemad_gost30674.rfa	1.6 MB	Revit 2016
rvt	bimlib_shablonspecifikaciy_i_kompanovkamodeley_veka.rvt	62.7 MB	Revit 2016
pdf	sootvetstvieprofilnyhsistemisteklopaketov.pdf	131 KB	—
pdf	cvetovayakarta2016.pdf	4.4 MB	—
pdf	veka_instruktsiya_po_rabote_s_modelyami.pdf	1.4 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Стекло, Поливинилхлорид (PVC), Пластик
Каталог	Перейти
Размеры
Высота	2200 mm
Ширина	3000 mm
Параметры в файлах моделей
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ВЕКА Рус»
VEKA Профиль Цвет Снаружи	<По категории>
Материал Отлив	VEKA_Металл_Окрашенный_Серый
Материал МонтажныеЗазоры	VEKA_ПенаМонтажная
КомбинацияПрофилей	Комбинация профилей
