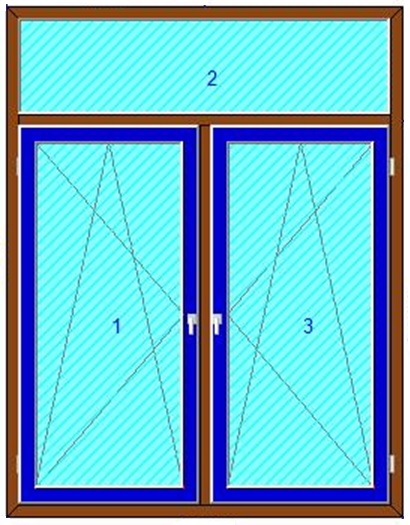

Оконный блок двухстворчатый ARtec EFFECTIV c фрамугой сверху

Name: Оконный блок двухстворчатый ARtec EFFECTIV c фрамугой сверху
Brand: АРТЕК

Обновлено в 2021 году

Описание

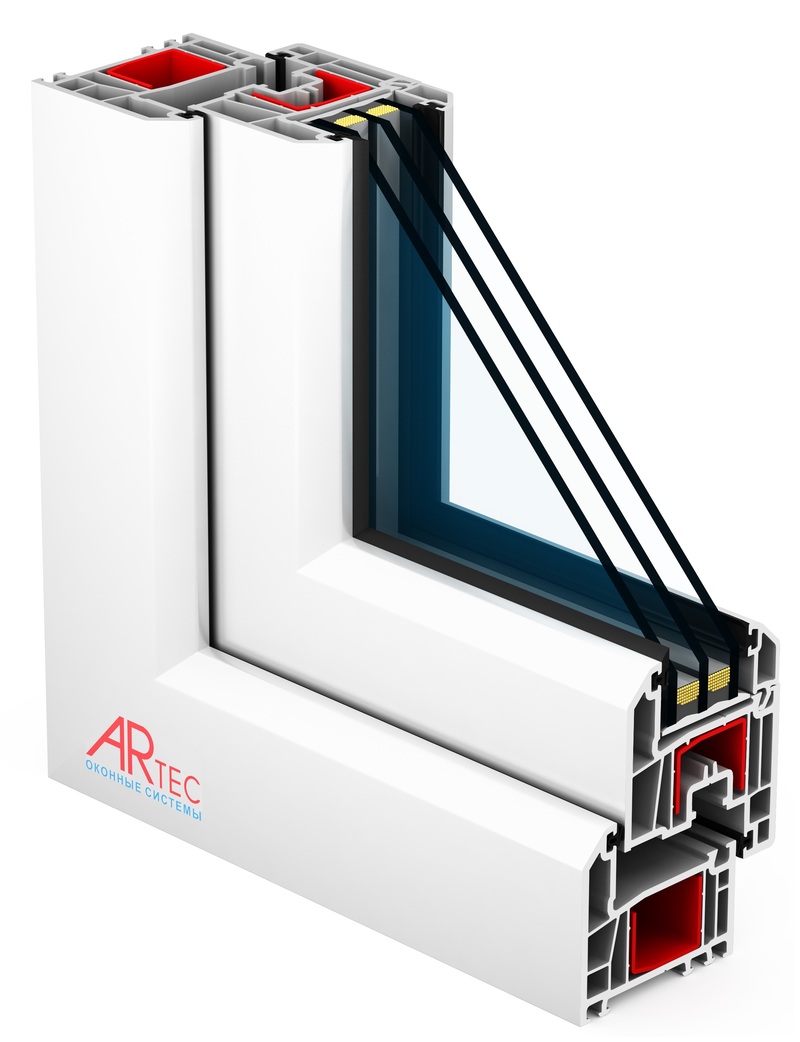

Оконный блок двухстворчатый ARtec EFFECTIV c фрамугой сверху. Представленное семейство моделей разработано с учетом рекомендаций компании ARtec и правил оформления строительной документации. В рамках семейства можно изменить: - габаритные размеры и монтажные зазоры, - направление открывания створки, - применяемые комплектующие. Также осуществлена возможность смены профильной системы. Дополнительно имеется функция автоматически рассчитать приведенное сопротивление теплопередаче и требуемые моменты инерции армирования в импостах в соответствие с ГОСТ 23166 и ГОСТ Р 56926. Описание системы: Профильная энергосберегающая система премиум-класса ARtec EFFECTIV обладает улучшенными теплофизическими свойствами, что позволяет использовать профиль даже в самых суровых климатических условиях. Область применения от - 60°С до +75°С. Толщина стенок - Класс "А". Монтажная ширина профиля - 70 мм. R пр=0,8 (м2х0С)/Вт. Возможность установки стеклопакета толщиной до 42 мм.

Файлы для скачивания


rvt	artec-effectiv_okno-dvustvorchatoe-so-sploshnoy-framugoy-sverhu.rvt	23.0 MB	Revit 2016
rfa	artec-effectiv_okno-dvustvorchatoe-so-sploshnoy-framugoy-sverhu.rfa	1.5 MB	Revit 2016
ifc	artec-effectiv_okno-dvustvorchatoe-so-sploshnoy-framugoy-sverhu.ifc	213 KB	IFC2X3

Типоразмеры (2)

Наименование	Класс профиля
ARtec EFFECTIV	Класс А
ARtec EXTRATHERM	Класс В

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Пластик, Стекло, Поливинилхлорид (PVC)
Размеры
Высота	2020 mm
Ширина	1450 mm
Общие характеристики
ARtec_Цвет профиля	белый
Analytic Construction	<Нет>
Description	Окно
Rед	1.0000 (m²·K)/W
Wall Closure	By host
