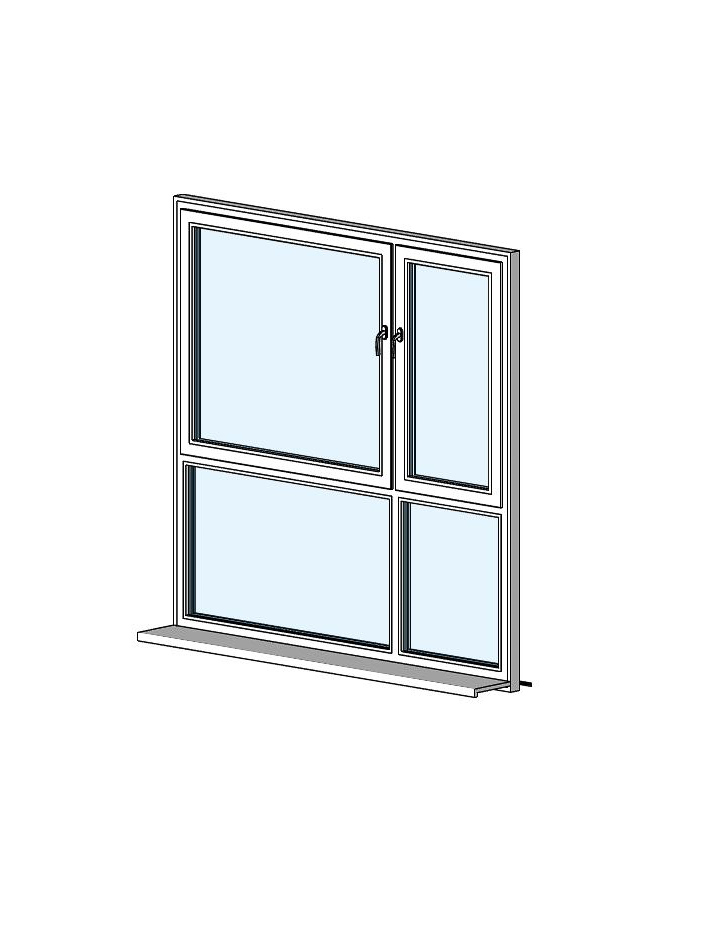

Окно двухстворчатое с фрамугами снизу со всеми вариациями открывания IVAPER 70

Name: Окно двухстворчатое с фрамугами снизу со всеми вариациями открывания IVAPER 70
Brand: IVAPER (ИВАПЕР)

Обновлено в 2019 году

Описание

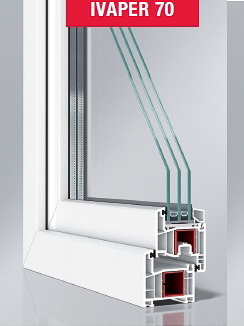

Система 3-х и 5-камерных морозостойких профилей ПВХ для энергосберегающих окон и дверей с монтажной глубиной 70 мм. Сертификат соответствия № РОСС RU. СЛ 05.Н01343.Приведенное сопротивление теплопередаче комбинации профилей рама/створка с усилительными в кладышами (без усилительных вкладышей): 1001 00/1020 00 - 0,92 (0,947) м2 0С/Вт (5 камер), 1004 00/1023 00 - 0,82 (0,84) м2 0С/Вт (3 камеры).Стеклопакеты шириной до 40 мм. Увеличенный световой проем при использовании 3-камерной опции. Долговечность профиля - не менее 60 условных лет. Предназначена для нового строительства и ремонта во всех климатических зонах РФ: городская, загородная и промышленная застройка. Повышенные требования к теплоизоляции светопрозрачных конструкций.Версия Revit 2016, версия ФОП 2017. Разработано с учетом требований заказчика.

Файлы для скачивания


rfa	oknodvuhstvorchatoesframugamisnizusovsemivariaciyamiotkryvaniya.rfa	1.8 MB	Revit 2016
rvt	ivaper-2019-06-12.rvt	39.5 MB	Revit 2016
ifc	oknodoknodvuhstvorchatoesframugamisverhusovsemivariaciyamiotkryvaniya_70.ifc	48 KB	IFC2X3
pdf	ivaper_instruktsiya_po_rabote_s_modelyami.pdf	1.6 MB	—

Типоразмеры (2)

Наименование
Ivaper 70
Ivaper 62

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Пластик, Стекло
Сайт производителя	Перейти
Размеры
Высота	2200 mm
Ширина	2230 mm
Длина	380 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	IVAPER
Код изделия ADSK_Код изделия	ОК-7
Наименование краткое ADSK_Наименование краткое	Окно двухстворчатое с фрамугами снизу
Iфакт, см4	0.00 см4
