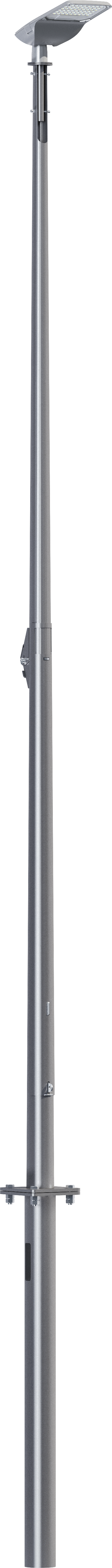

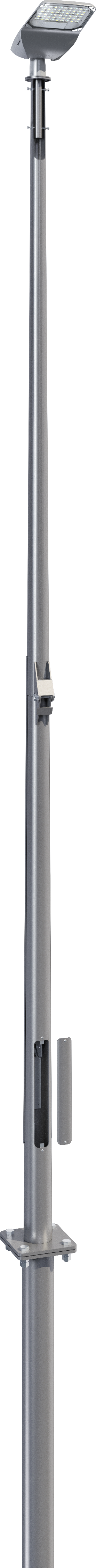

Опора поворотная фланцевая круглоконическая (тип П-ФК)

высота от 5 до 10 метров

Конструкция

■ К опоре кронштейн крепится с помощью болтов (входят в комплект).
■ При изготовлении используется высококачественный трубный прокат
толщиной от 4 до 10 мм.

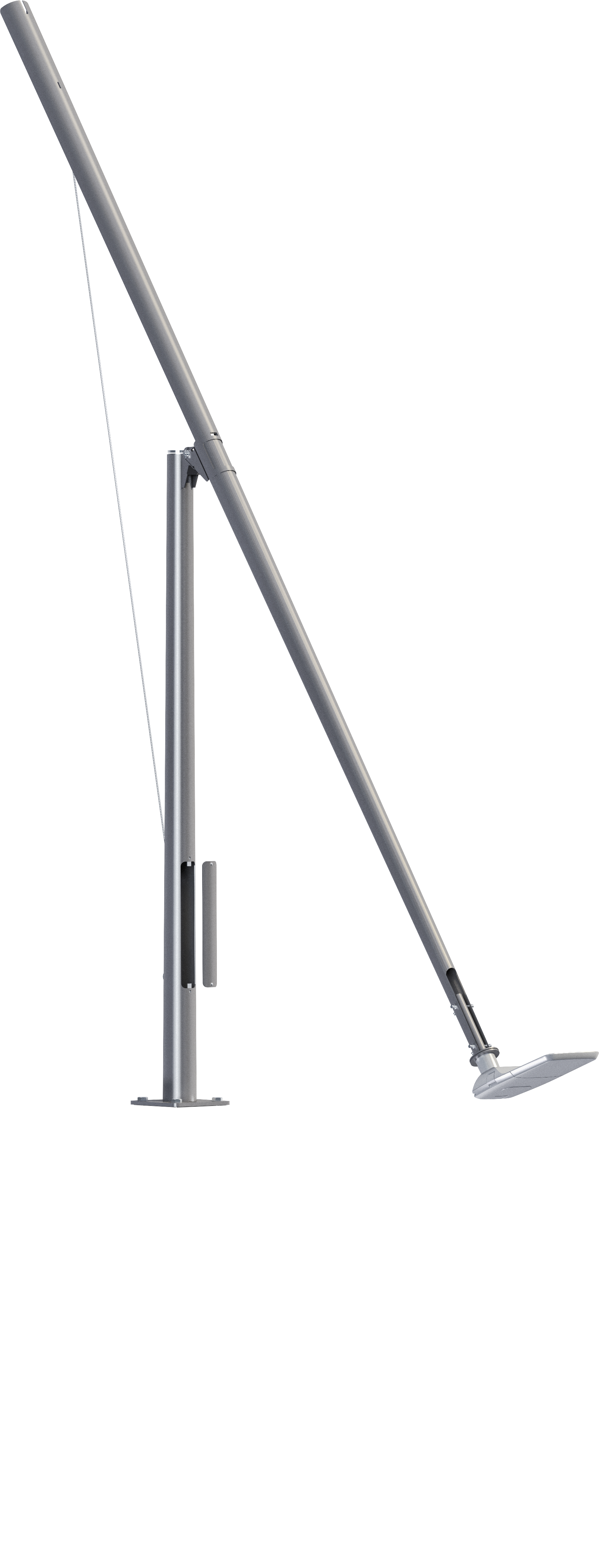

■ Опора состоит из стационарной и поворотной частей. Поворотная часть
опускается до уровня земли ручным способом (с помощью каната, усилие
на канате не превышает 30 кг) или с помощью лебёдки (устанавливается
на опоры высотой от 10 м).
■ Фланец и ревизионный лючок для распределения кабелей имеют специ-
альное усиление, для обеспечения повышенной прочности.
■ В лючке предусмотрена планка для установки комплектующих, стопорный
механизм, фиксирующий подвижную часть опоры в рабочем положении,
и точка заземления (болт М10).
■ Высота от подземной части опоры до нижней кромки лючка 500 мм.
■ Подвод питающих кабелей через ревизионные окна закладного элемента.
! Для опор высотой от 8 метров включительно кронштейн изготавливается
совместно с опорой по индивидуальному заказу.

Комплект поставки

■ Оцинкованные болты М10 с контргайками для крепления кронштейна
6 или 8 шт. (в зависимости от модификации).
■ Комплект болтов с гайками и шайбами для крепления к ЗДФ.
■ Комплектация без метизов – под заказ.

Опционально доступно

Консоль + Кронштейн + Светильник + Нестандартное расположение и количество лючков + Комплект АЗДФ + Покраска по палитре RAL COLOURS + Двойное заземление + Эскиз по требованиям заказчика.

Монтаж

■ Установка с помощью 4 болтов или шпилек (М16–М30 в зависимости от
модификации) на железобетонные фундаменты с закладным элементом.
■ В верхней части опоры устанавливается кронштейн со светильником.
! Эксплуатационный комплект (предназначенный для обслуживания
опоры) заказывается отдельно.
! Закладные элементы необходимо заказывать отдельно.
! Расчёт параметров фундаментного блока производится исходя из клима-
тических условий, ветрового района эксплуатации и параметров грунта.
Для расчёта необходима услуга проектной организации.

Применяются для освещения объектов, на которые затруднен подъезд спецтехники.
Возможна установка кронштейнов и переходников для крепления светильников.
! Складная конструкция опор позволяет производить их обслуживание без применения
специальной техники.
! Не допускается использование в качестве силовых опор.
