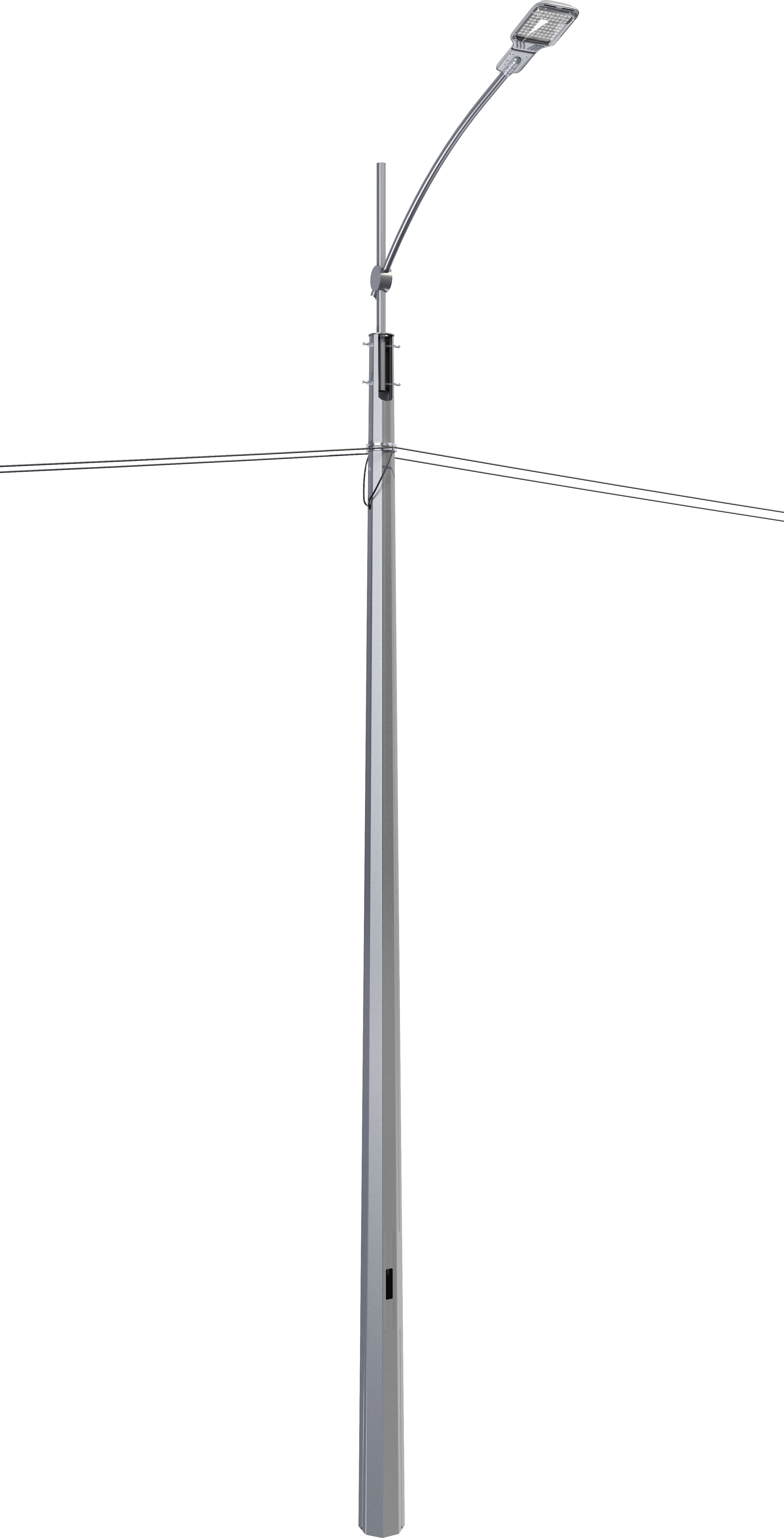

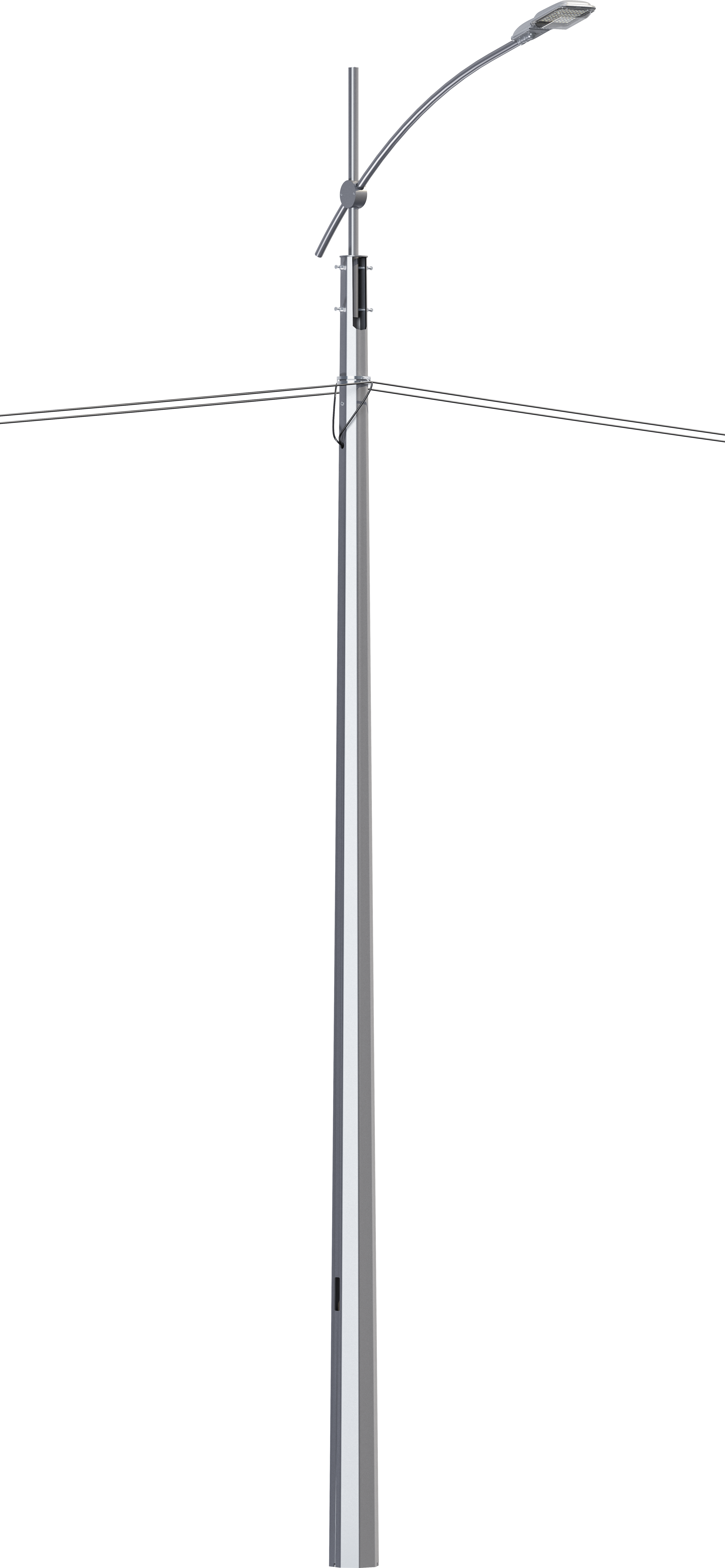

Опора силовая прямостоечная граненая (тип СПГ)

высота от 8 до 9 метров

Конструкция

■ Кронштейн устанавливается внутрь опоры и фиксируется через резьбовые отверстия зажимными болтами (входят в комплект).
■ Ревизионный лючок для распределения кабелей имеет специальное усиление, для обеспечения повышенной прочности, планка для установки комплектующих и точка заземления (болт М10).
■ Возможен подвод кабелей через окно в подземной части опоры.
■ Сечение ствола имеет форму многоугольника (от 8 до 12 граней), что обеспечивает малый вес, облегчает доставку и установку.
! Предусмотрено специальное отверстие для воздушного подвода питания, точка заземления выполняется на расстоянии 900–1 000 мм ниже верхнего обреза опоры.
! Арматура для крепления кабеля СИП поставляется отдельно.

Комплект поставки

■ Болты М10/М12 (в зависимости от модификации опоры) с контргайками для крепления кронштейна оцинкованные 8 шт.


Опционально доступно

Кронштейн + Светильник + Нестандартное расположение и количество лючков + Дополнительные отверстия + Покраска по палитре RAL COLOURS + Двойное заземление + Эскиз по требованиям заказчика.


Монтаж

Установка опор осуществляется в подготовленный котлован.
■ После установки опор по уровню их подземная часть заливается бетоном.
■ Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, расположенного выше верхнего края окна ввода кабеля на размер Dн.
■ На опору устанавливается кронштейн со светильником. Для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия.
! Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта.
Для расчёта необходима услуга проектной организации.

Опора предназначена для подвеса СИП (Самонесущий изолированный провод).
! Возможна установка кронштейнов с большим количеством светильников, а также рекламных и иных конструкций.
! Опоры удовлетворяют требованиям прочности при соблюдении правил эксплуатации
(Если высотность и боковая статическая нагрузка не превышают норм, указанных в тех. документации).
