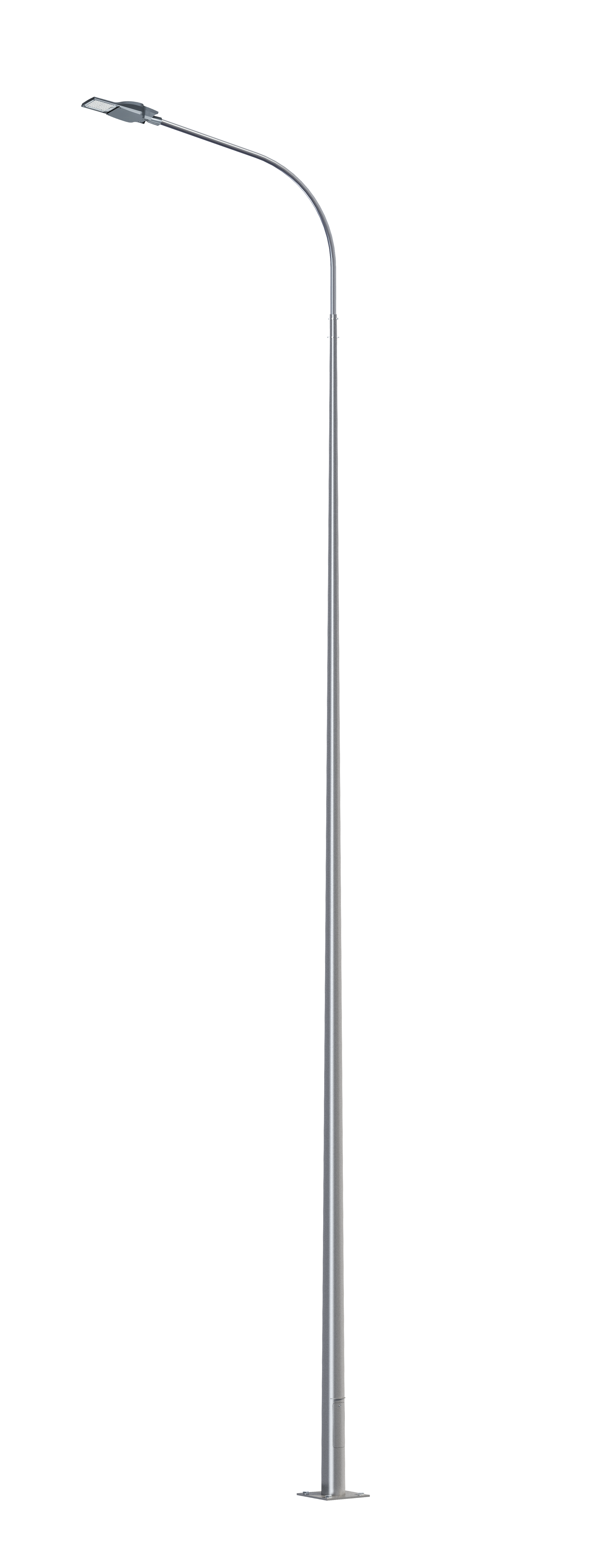

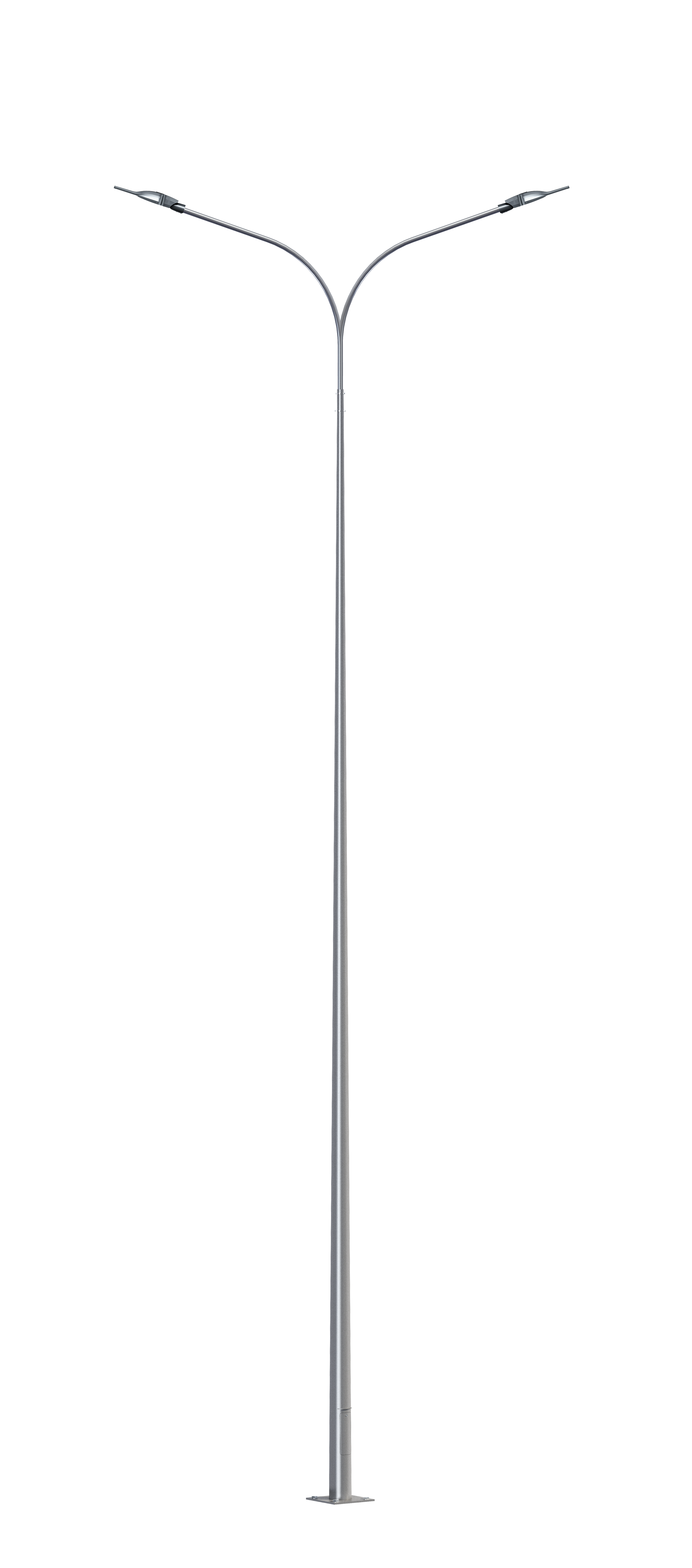

Опора несиловая фланцевая круглоконическая (тип НФК)

высота от 4 до 10 метров

Конструкция

■ К опоре кронштейн крепится с помощью болтов (входят в комплект).
■ Для распределения кабелей в опоре предусмотрен ревизионный лючок с
планками для установки комплектующих и точка заземления (болт М10).
■ Опоры высотой от 5 метров имеют усиленную конструкцию лючка для
обеспечения повышенной прочности.
■ Высота от фланца опоры до нижней кромки лючка 500 мм.
■ Подвод питающих кабелей через ревизионные окна закладного элемента.
■ Установка на трубный закладной элемент – ЗДФ (может быть заменён на
анкерный – АЗДФ), забетонированный в фундаменте.

Комплект поставки

■ Болты М10 с контргайками для крепления кронштейна оцинкованные
6 или 8 шт. (в зависимости от модификации опоры).
■ Комплект болтов с гайками и шайбами для крепления к ЗДФ.
■ Комплектация без метизов – под заказ.

Опционально доступно

Консоль + Кронштейн + Светильник + Нестандартное расположение и
количество лючков + Комплект АЗДФ + Дополнительные отверстия +
Покраска по палитре RAL COLOURS + Двойное заземление + Эскиз по
требованиям заказчика.

Монтаж

■ Установка с помощью 4 болтов или шпилек (М16–М30 в зависимости от
модификации) на железобетонные фундаменты с закладным элементом.
■ В верхней части опоры устанавливается кронштейн со светильником.
! Закладные элементы необходимо заказывать отдельно.
! Расчёт параметров фундаментного блока производится исходя из клима-
тических условий, ветрового района эксплуатации и параметров грунта.
Для расчёта необходима услуга проектной организации.

Возможна установка кронштейнов и переходников для крепления светильников.
! Не допускается использование в качестве силовых опор.
